1.Компрессор

2.Вспомогательный конденсатор

3.Трубка сбора конденсата

4.Внутренний конденсатор

5.Сухой фильтр

6.Капиллярная трубка

7.Испаритель

8.Всасывающая трубка

SD-516AEC/AE

XP – Штепсельная вилка; SАT – Термостат;

F – Защитное реле; M1 – Компрессор;

M2 – Вентилятор охлаждения ; KA – Стартер

C1 – Пусковая ёмкость (при осуществлении);

C2 – Эксплуатационная ёмкость (при осуществлении)

SD-516AMC/AM

XP – Штепсельная вилка; SАT – Термостат;

F – Защитное реле; H1 – Индикатор питания;

M1 – Компрессор; M2 – Вентилятор охлаждения;

KA – Стартер; C1 – Пусковая ёмкость (при осуществлении);

C2 – Эксплуатационная ёмкость (при осуществлении)

SD-516AELC/AEL

XP – Штепсельная вилка; SAT – Термостат;

S1 – Переключатель подсветки; F – Защитное реле;

J - Щит питания; M1 – Компрессор; KA – Стартер;

H1 – Внутренняя подстветка; M2 – Вентилятор охлаждения;

C1 – Пусковая ёмкость (при осуществлении);

C2 – Эксплуатационная ёмкость (при осуществлении)

SD-516AMLC/AML

XP – Штепсельная вилка; SAT – Термостат; J - щит питания;

S1 – Переключатель подсветки; F – Защитное реле;

M1 – Компрессор; H1 – Внутренняя подстветка;

H2 - Индикатор питания; M2 – Вентилятор охлаждения;

KA – Стартер; C1 – Пусковая ёмкость (при осуществлении);

C2 – Эксплуатационная ёмкость (при осуществлении)

SD-206/336/416AEC/AE

XP – Штепсельная вилка; SАT – Термостат;

F – Защитное реле; M1 – Компрессор;

M2 – Вентилятор охлаждения; RT – Стартер;

C1 – Пусковая ёмкость(при осуществлении);

C2 – Эксплуатационная ёмкость (при осуществлении)

SD-206/336/416 AMC/AM

XP – Штепсельная вилка; SAT – Термостат;

F – Защитное реле; M1 – Компрессор;

H1 – Индикатор питания; M2 – Вентилятор охлаждения;

RT – Стартер; C1 – Пусковая ёмкость (при осуществлении);

C2 – Эксплуатационная ёмкость (при осуществлении)

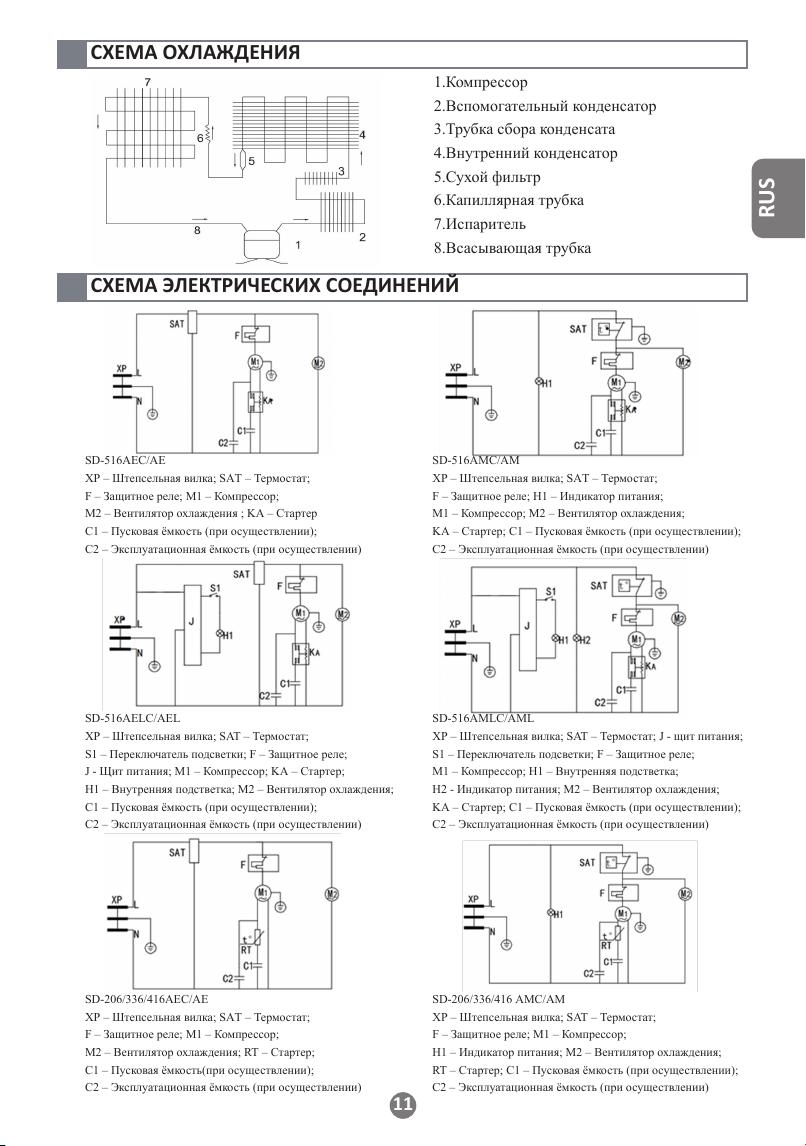

СХЕМА ОХЛАЖДЕНИЯ

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
