Подготовка к работе Монтаж
Подготовка к работе
Извлеките прибор из упаковки, осмотрите при-
бор, убедитесь в отсутствии механических по-
вреждений. В случае обнаружения повреждений
свяжитесь с сервисным центром организации-
продавца. В случае если транспортировка при-
бора производилась при низкой температуре,
оставьте прибор на 1–2 часа в помещении с темпе-
ратурой +15…+25 °С, чтобы прогреть его до ком-
натной температуры. Внимательно ознакомьтесь с
инструкцией.

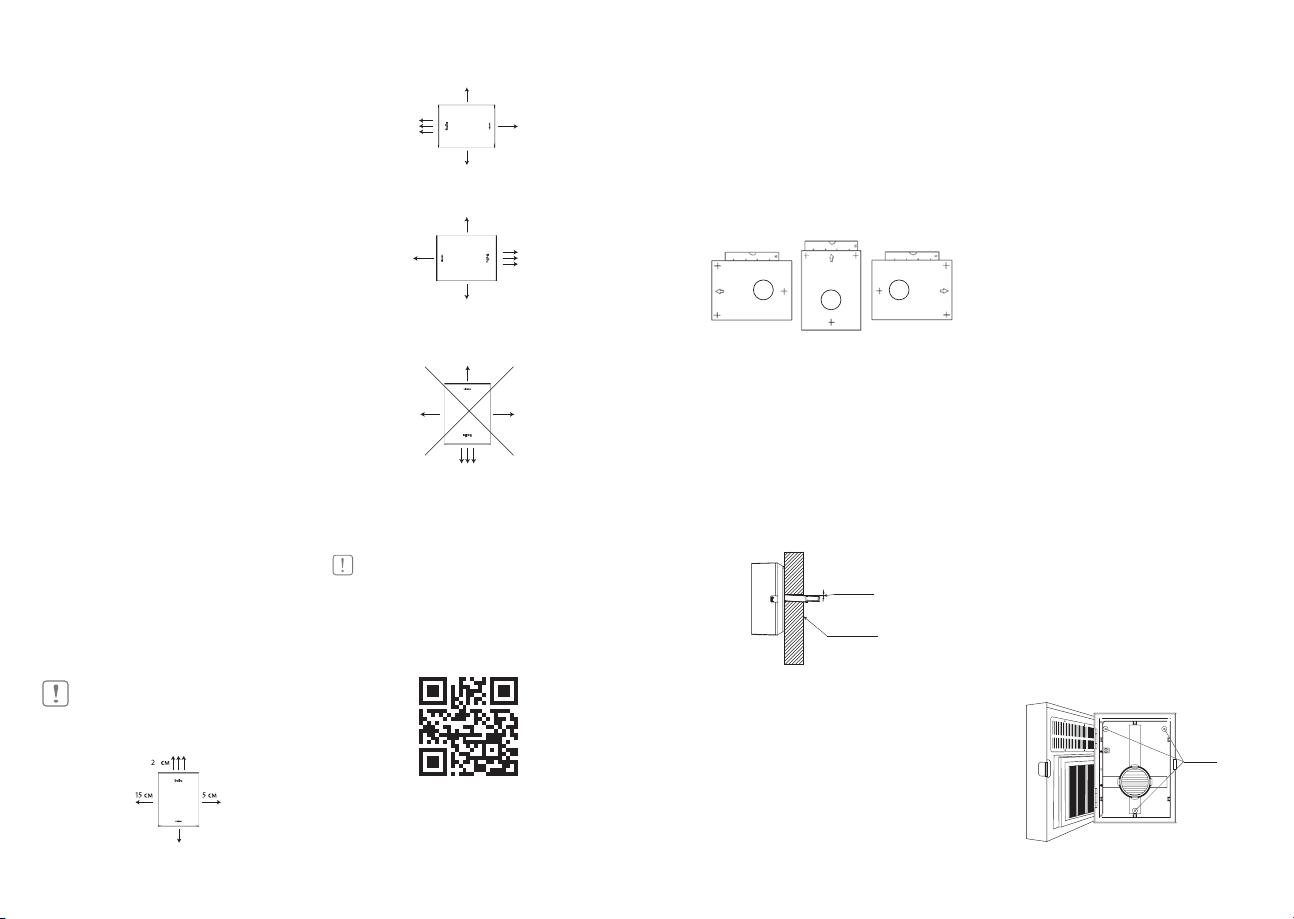

Правила размещения
Выберите место установки прибора на стене
помещения, используя монтажный шаблон,
входящий в комплект поставки.
Обратите внимание на то, что прибор необходимо
размещать не далее зоны досягаемости его
панели управления.
Убедитесь, что место установки соответствует
требованиям:
•
радиаторы отопления, мебель и другие препят-
ствия не создают помех для работы и обслужи-
вания прибора (минимальные расстояния до
этих препятствий указаны ниже в зависимости
от того, в каком положение планируется устано-
вить прибор);
•
стена ровная, не препятствует плотному приле-
ганию прибора к стене, не имеет уклона более
2°, допускает бурение вентиляционного канала;
•
в местах технологических отверстий отсутству-
ют элементы инженерных коммуникаций: элек-
тропроводка, трубы отопления и т. д.;
•
имеется возможность подключения прибора к
сети питания 220 В с нагрузкой не менее 2 кВт;
Прибор может быть установлен в вертикальном
положении с выпуском воздуха вверх, в горизон-
тальном положении с выпуском воздуха влево или
вправо.
ВНИМАНИЕ!
Располагать прибор вертикально с выпуском
воздуха вниз ЗАПРЕЩЕНО!
5
10 см
Вертикальное расположение
с выпуском воздуха вверх
5 см
15 см
25 см 10 см
Горизонтальное расположение
с выпуском воздуха слева
25 см
10 см
15 см
5 см
Горизонтальное расположение
с выпуском воздуха справа
Располагать прибор вертикально
с выпуском воздуха вниз ЗАПРЕЩЕНО!
Монтаж
ВНИМАНИЕ!
Монтаж должны выполнять только квалифициро-
ванные специалисты с использованием професси-
онального оборудования.
Выбрать авторизованную монтажную бригаду
вВашем городе:
Монтаж прибора можно условно
разделить на 5 шагов.
Шаг 1. Бурение отверстия 132 мм в стене
• Используя строительный уровень, приложите
к стене шаблон для монтажа в правильном по-
ложении, которое зависит от выбранного вами
расположения прибора на стене (смотри п.
"Правила размещения"), как показано на Рис. 3,
и наметьте на стене центр канала воздуховода и
крепежные отверстия. Уберите монтажный ша-
блон.
Рис. 3
Правильно расположите монтажный шаблон на сте-
не в зависимости от нужного положения прибора.
• Установите станину установки алмазного буре-
ния на стене, используя шаблон как прокладку
между станиной и стеной (для того, чтобы из-
бежать повреждения поверхности стены). Центр
коронки должен совпадать с центром канала
воздуховода для прибора.
• Установите угол наклона коронки таким обра-
зом, чтобы отверстие имело уклон 3-4⁰ вниз в
сторону улицы, как показано на Рис. 4, для того,
чтобы осадки не смогли попадать с улицы внутрь
помещения.
Уклон
3–4° градуса
Внешняя
сторона стены
Рис. 4
Отверстие в стене должно иметь уклон 3-4°
• Установите пылесборное кольцо на стене, под-
ключите промышленный пылесос.
• При бурении бетона необходимо обеспечить по-
дачу воды к установке алмазного бурения. При
бурении пеноблоков и кирпича допускается ра-
бота без подачи воды.
• Пробурите сквозное отверстие диаметром 132
мм. При толщине стены более 450 мм используй-
те удлинитель коронки.
• Снимите станину, заклейте отверстие из-под ан-
кер-болта.
• Очистите канал воздуховода от остатков бетона/
кирпича, теплоизоляции и пыли.
Шаг 2. Сверление крепежных отверстий в стене
• В зависимости от материала стены просверли-
те в ней с помощью перфоратора или дрели 3
отверстия диаметром 5 мм согласно выпол-
ненной ранее разметке крепежных отверстий.
Глубина отверстий должна соответствовать
длине дюбелей, входящих в комплект поставки.
Шаг 3. Тепло-шумоизоляция канала
• Рулеткой измерьте глубину канала. Отрежьте
трубу из вспененного полиэтилена (рекоменду-
ется использовать теплоизоляцию свнутренним
диаме тром 89 мм и толщиной 20 мм) длиной рав-
ной глубине канала + 50 мм.
• С наружной стороны тепло-шумоизоляцион-
ной трубы закрепите пластиковую решетку, ис-
пользуя морозостойкий клей без запаха.
• Тепло-шумоизоляционную трубу с установлен-
ной решеткой вставьте вращательными движе-
ниями в канал воздуховода, убедившись, что
вентиляционная решетка расположена в один
уровень с внешней стороной стены.
• Выступающий из внутренней стороны стены
конец трубы отрежьте таким образом, чтобы
оставшаяся часть выступала на 2-3 мм внутрь
от уровня стены.
• Место соприкосновения трубы с каналом воз-
духовода герметизируйте по кругу морозо-
стойким клеем либо силиконовым герметиком,
не имеющим запаха.
Шаг 4. Крепление прибора к стене
• Вставьте в дюбели крепежные отверстия
встене.
• Закрепите прибор на стене с помощью 3
шурупов, используя отверстия, отмеченные на
Рис. 5.
• Поочередно подтягивайте винты, пока
прибор не будет плотно прилегать к стене. Не
прилагайте чрезмерных усилий во избежание
повреждений прибора.
• Закройте прибор.
Крепежные
отверстия
Рис. 5
