—Желтый провод устройства должен быть подключен к проводу с постоянным

напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли

такого провода, то подключитесь к плюсовой клемме аккумулятора после

блока предохранителя.

—Черный провод устройства должен быть подсоединен к заземленной метал-

лической части автомобиля. Если Вы не смогли найти подходящий болт или

винт, обратитесь за помощью к ближайшему дилеру Вашего автомобиля.

Для обеспечения хорошего заземления удалите краску и грязь с тех обла-

стей поверхности, с которыми соприкасается провод.

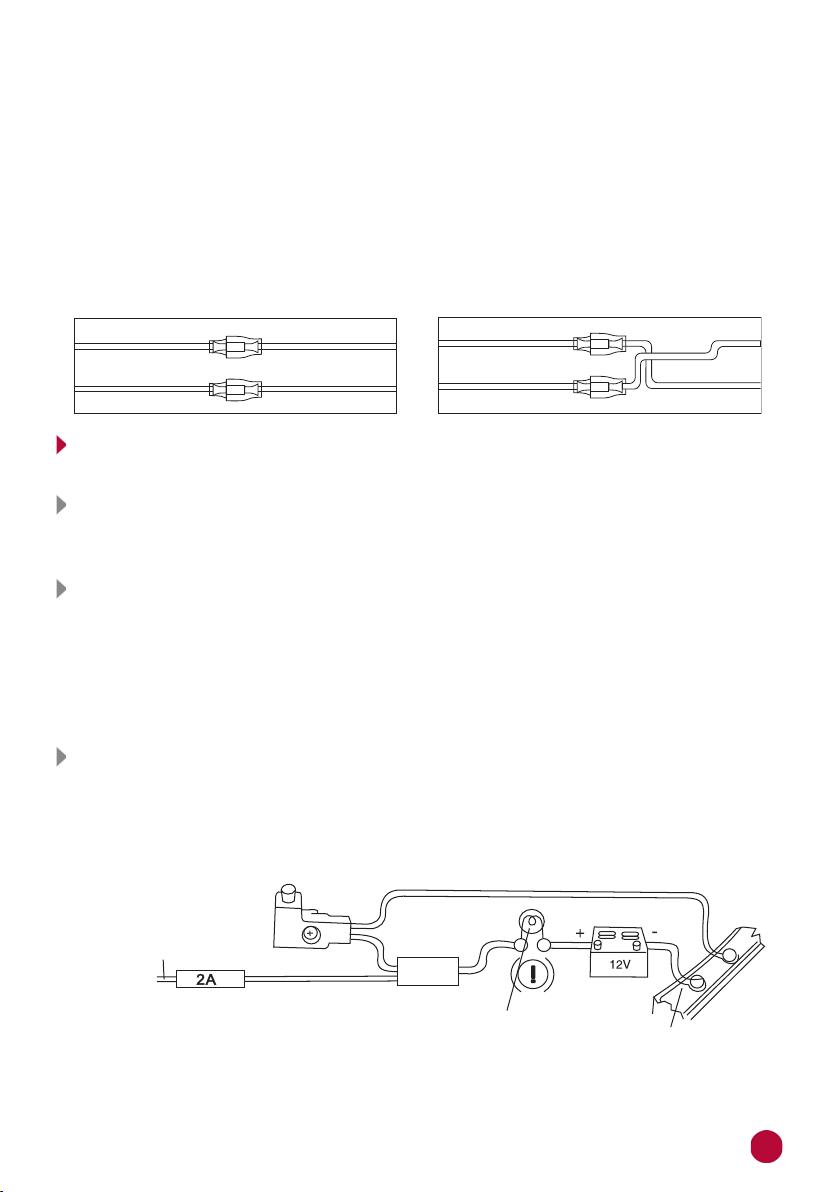

В случае сброса настроек устройства после выключения зажигания поменяйте

местами подключение желтого и красного провода, как показано на рисунке:

Желтый Желтый

Красный

Красный

Желтый Желтый

Красный

Красный

НАЗНАЧЕНИЕ ОТДЕЛЬНЫХ ПРОВОДОВ И РАЗЪЕМОВ

НА ЗАДНЕЙ ПАНЕЛИ

Синий ANT (А5, разъем ISO)

Данный провод предназначен для управления выдвижным механизмом

автомобильной радиоантенны или питанием активной антенны.

Оранжевый ILL (A6, разъем ISO)

Подключите данный провод к лампе габаритных огней (+12 В). При включе-

нии габаритных огней в тёмное время суток яркость подсветки экрана будет

снижена, чтобы снизить нагрузку на зрение (в дневное время яркость экрана

и дисплея повышена для более чёткой видимости изображения). Яркость

для темного и светлого времени суток можно отрегулировать в настройках

устройства по своему вкусу.

Коричневый BRAKE (6-контактный разъём)

Подключите данный провод к проводу концевого выключателя стояночного

тормоза. Чтобы предотвратить просмотр видео и изображений во время движе-

ния, на экран будет выводиться предупреждающее сообщение до тех пор, пока

не будет включен стояночный тормоз. Пассажиры на заднем сидении могут про-

сматривать изображение на дополнительном мониторе (в комплект не входит).

Корпус автомобиля

Контрольная лампа

Аккумулятор

Провод концевого

выключателя

стояночного тормоза
