ВНИМАНИЕ!
—Неверное подключение устройства может привести к его поломке и лише-
нию права на гарантийное обслуживание.
—В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 В или друг с другом.
—Красный провод устройства должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжи-
тельной стоянке.
—Желтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли
такого провода, то подключитесь к плюсовой клемме аккумулятора после
блока предохранителя.
—Черный провод устройства должен быть подсоединен к заземленной метал-
лической части автомобиля. Если Вы не смогли найти подходящий болт или
винт, обратитесь за помощью к ближайшему дилеру Вашего автомобиля.
Для обеспечения хорошего заземления удалите краску и грязь с тех обла-
стей поверхности, с которыми соприкасается провод.
В случае сброса настроек устройства после выключения зажигания поменяйте
местами подключение желтого и красного провода, как показано на рисунке:

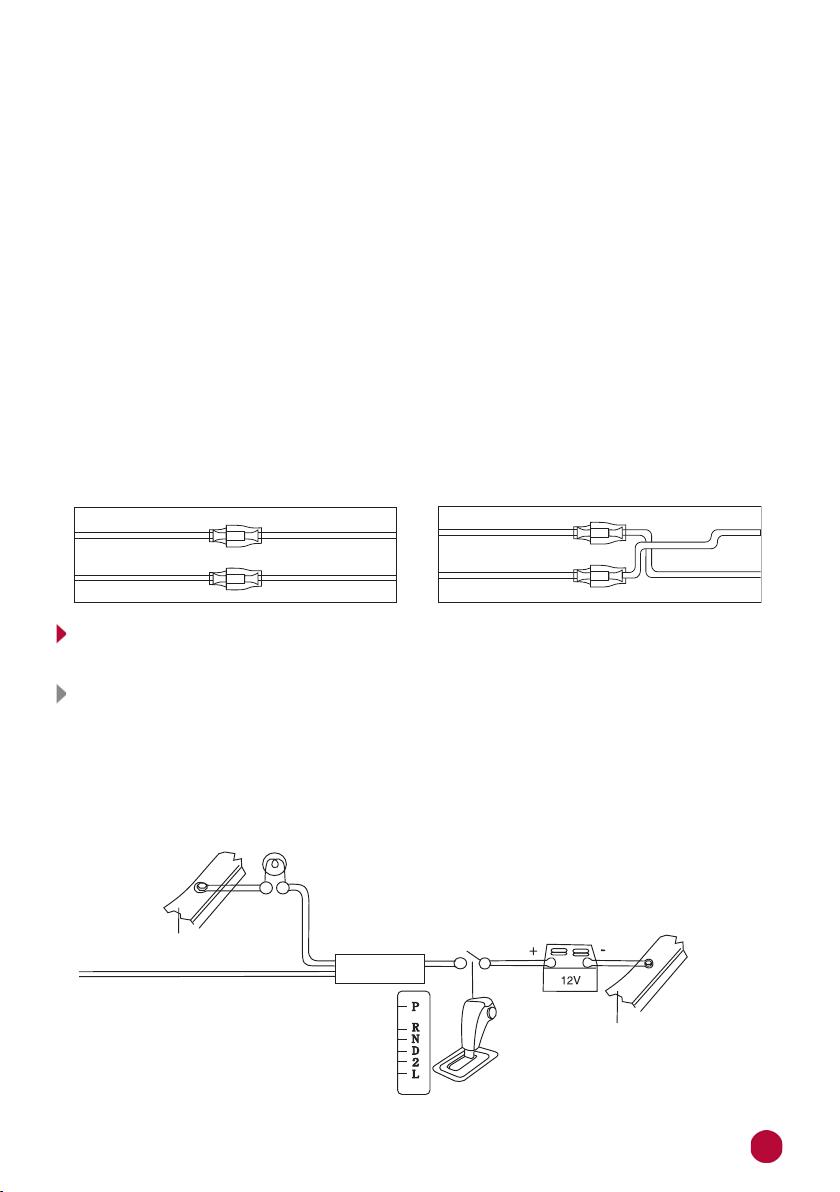

Желтый Желтый
Красный
Красный
Желтый Желтый
Красный
Красный
НАЗНАЧЕНИЕ ОТДЕЛЬНЫХ ПРОВОДОВ И РАЗЪЕМОВ
НА ЗАДНЕЙ ПАНЕЛИ
Зеленый/белый REVERSE (переходник ISO)
Если к разъёму REVERSE подключена камера заднего обзора, то при включении
передачи заднего хода автомобиля режим воспроизведения автоматически
переключится на обзор с камеры. После выключения передачи заднего хода
устройство автоматически вернется к предыдущему режиму либо переключится
в режим камеры переднего вида, если в настройках устройства включена опция
Включение передней камеры после выключения задней (стр.29).
Корпус автомобиля
Корпус автомобиля
Коробка переключения передач
Аккумулятор
Лампа сигнала заднего хода
Зеленый/белый провод Reverse
