Pandora Moto (DX 42)

Данная инструкция на русском языке предназначена для автосигнализации Pandora Moto (DX 42), описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (3 Мб, pdf)
Страницы: Стр:
1
2
3
4
5
6
7
8
9
10
11
12
13
14 Синий
Розовый
Синий/белый
Коричневый
Коричн./бел.
Жёлтый
Красный
Фиолетовый
Зелёный
7,5A 6A CH6 - Выход (+) к указателям
поворота(левый)
7,5A
Серый
Оранжевый
Белый
Оранжевый
Чёрный
6A CH7 - Выход (+) к указателям поворота(правый)
200mA INP4/CH1 - Вход (-) сцепление
200mA CH4 - Выход (-) блокировка
200mA CH3/INP6 - Выход (-) на реле стартера (при А.З)
200mA CH2/INP5
- Выход (-) на реле зажигания (при А.З)
Вход (+), к замку зажигания
2A CH5 - Выход (+) сирена
INP1 - Вход (-), багажный отсек
INP2 - Вход (-) нейтраль
INP3 - Вход (+) тормоз
Вход тахометра

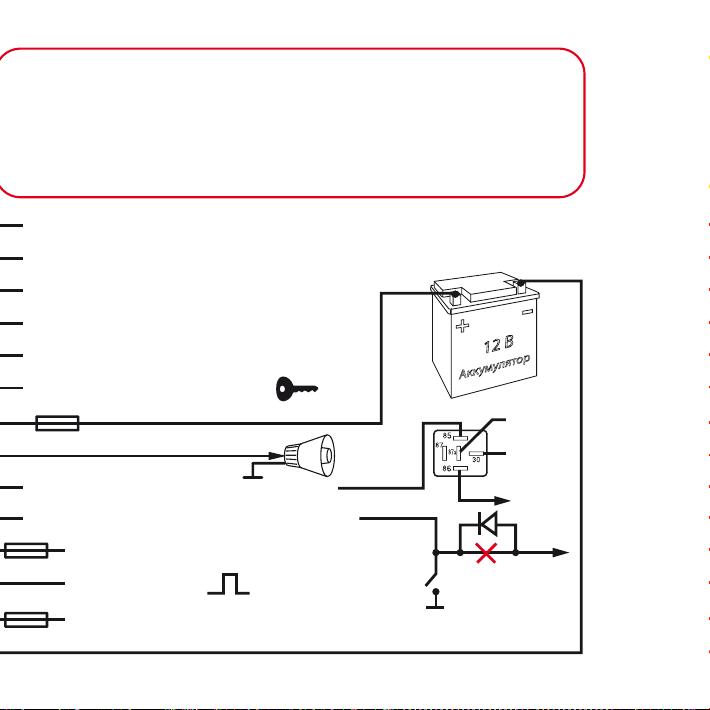

Схема подключения
10A
12 В
Аккумулятор
+12V
NC
COM
к штатной
проводке
концевик
сцепления
Pandora DX model: 42
НЕ ЭКРАНИРОВАТЬ!
ВСТРОЕННАЯ АНТЕННА!
X3
Датчик
температуры
двигателя
ВНИМАНИЕ!
ЗАПРЕЩЕНО ЭКРАНИРОВАТЬ ВСТРОЕННУЮ В БАЗОВЫЙ БЛОК АНТЕННУ,
ПО ВОЗМОЖНОСТИ РАЗМЕЩАЙТЕ БЛОК ДАЛЬШЕ ОТ МЕТАЛЛИЧЕСКИХ ПОВЕРХНОСТЕЙ!
ЗАПРЕЩЕНО ИСКЛЮЧАТЬ ШТАТНО ПРЕДУСМОТРЕННЫЕ В СИСТЕМУ ПРЕДОХРАНИТЕЛИ!
ЗАПРЕЩЕНО ПРОИЗВОДИТЬ ПОДКЛЮЧЕНИЕ СИСТЕМЫ, ИМЕЮЩЕЙ ПОВРЕЖДЕНИЯ
ВЫХОДНЫХ КАБЕЛЕЙ!
Страницы: Стр: 25
