Pandect X-1800L

Данная инструкция на русском языке предназначена для автосигнализации Pandect X-1800L, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.5 Мб, pdf) Инструкция по установкеСкачать инструкцию (1.5 Мб, pdf) Схема обхода штатного иммобилайзераСкачать инструкцию (1.6 Мб, pdf) Таблица программированияСкачать инструкцию (300.8 Кб, pdf)
Страницы: Стр:
29

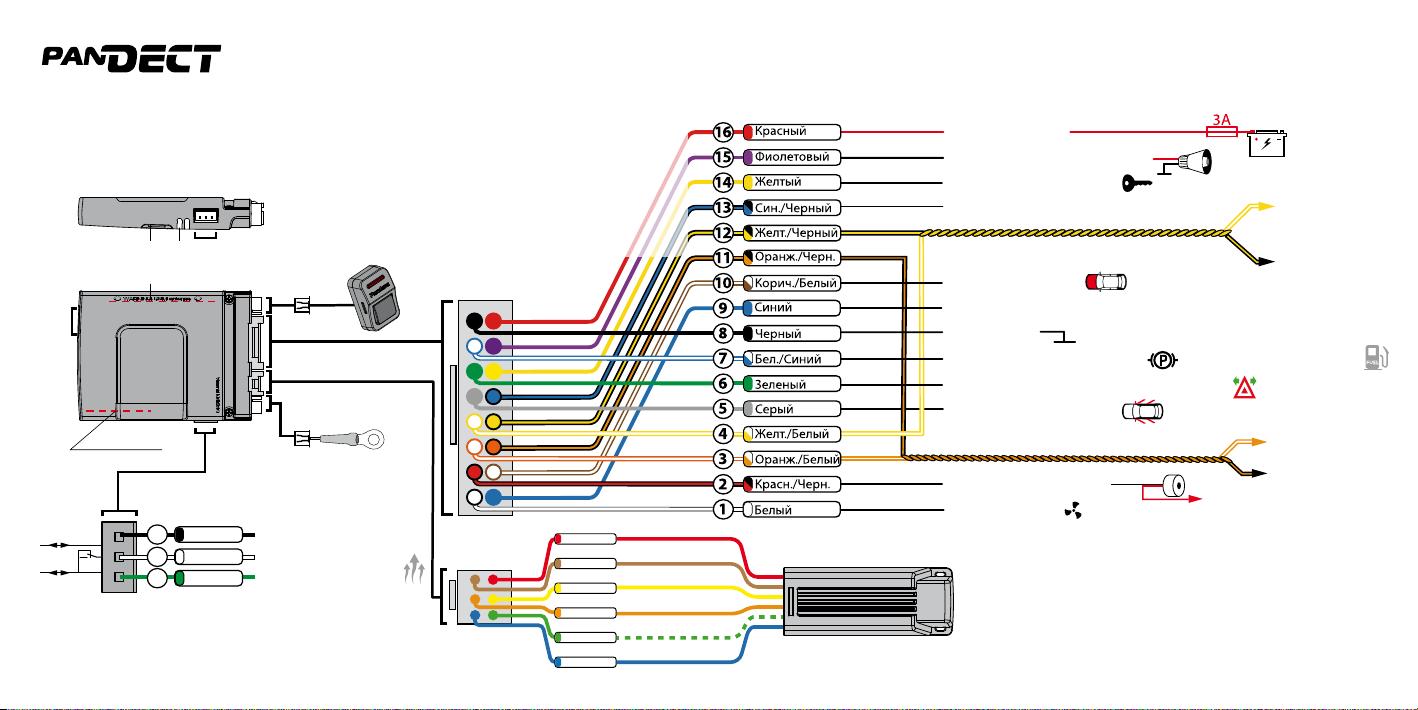

28 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУPANDECT X-1800L
Разъём Х4 – используется для обхода штатного иммобилайзера
(подключается согласно карте установки размещённой на сайте
loader.alarmtrade.ru или в программе Pandora AlarmStudio) или для
управления цифровыми подогревателями Webasto Thermo Top Evo,
Eberspacher Hydronic/2 (Пункт 3.5.1 Использовать IMMO-KEY порт как LIN).



(двигателя/салона/
окр. возуха)
micro-USB
X6
X5
CH1/INP1 – Вход «Двери»
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9Вход «Тахометр»
CH5 – Выход «Бипер» (-)
CAN2-L
CAN1-H
CAN1-L
INP4/CH4
– Выход «Указатели поворотов»
CAN2-H
CH3 – «Блокировка NO»
CH11 – Выход «Сирена» (+12B)
INP2 – Вход «Зажигание»
INP3 – Вход «Капот»
(-)
200 mA (-)
200 mA (-)
200mA (-)
200mA (-)
(-) 200mA
INP5
– Вход «Педаль тормоза» /«Контроль уровня топлива»
+12V
 
(+)
2А (+)
(+)
ПИТАНИЕ (+12В)
(Uамп3..100В, min 8Гц)
CH2/INP6
X2
X4
X3
X1


Белый
2
Чёрный
3
Зеленый
1
Антенна GSM
Антенна
2.4GHz (BLE4.2)
LEDVALET IMMO-KEY
X4
  
IMMO-KEY2 OUT
IMMO-KEY1 IN/LIN IN
IMMO-KEY1 OUT/LIN OUT
Релейный модуль RMD-4M
(См. схему подключения на обратной сороне)
3 6
52
1 4
Коричневый
(–)
Желтый
(–)
Оранжевый
(+/-) 250mA
(+/-) 250mA
Зеленый
(–)
Синий
Красный
(+)
200mA
200mA
200mA
+ 12V
CH10 - «Стартер»
CH9 - «Обходчик»
CH6 - «Блокировка NO»
«АСС»/
CH7 - «Педаль тормоза»*
«Зажигание»/
CH8 - «Кнопка»*
* При реализации автоматического запуска с кнопкой Start/Stop
! Комплектные периферийные устройства
записаны в память системы. Максимально допустимое
количество записанных Bluetooth устройств (2.4GHz) не
должно превышать 15 шт.
! Все силовые цепи с использованием внешних
реле и других исполнительных устройств, не питающихся от
базового блока системы, должны иметь свои
предохранители в цепи питания.
 производить подключение системы к
электропроводке транспорта с номинальным
напряжением, отличным от 12В.
 исключать или менять номинал штатно
предусмотренных в охранной системе
предохранителей при подключении к
электропроводке автомобиля.
 производить подключение охранной
системы, имеющей повреждения выходных кабелей.
! Перед началом монтажа системы:
ознакомьтесь с актуальной информацией по
подключению к автомобилю размещённой на сайте
loader.alarmtrade.ru; обновите основное ПО и ПО
Bluetooth-модема; при подключении к цифровой шине
CAN выберете модель автомобиля.
! Замена/установка СИМ-карты
осуществляется на полностью обесточенной системе.
! При монтаже системы и периферийных
устройств необходимо учесть условия для
благоприятной работы встроенных антенн: не
допускайте экранирования и прилегание к
металлическим поверхностям (минимум 2 см).
 
model: X-18ООL
Страницы: Стр: 15
