Pandect IS-600

Данная инструкция на русском языке предназначена для автосигнализации Pandect IS-600, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.2 Мб, pdf)
Страницы: Стр:
15
+12V
+12V
4
5
3
5
2
1
Блокируемая цепь (макс. 20 А)
6
GND
300 mA
NC
max 20A
nom 10A
+12V +12V
4
5
3
2
1
GND
100 mA
Местоположение
встроенной
антенны

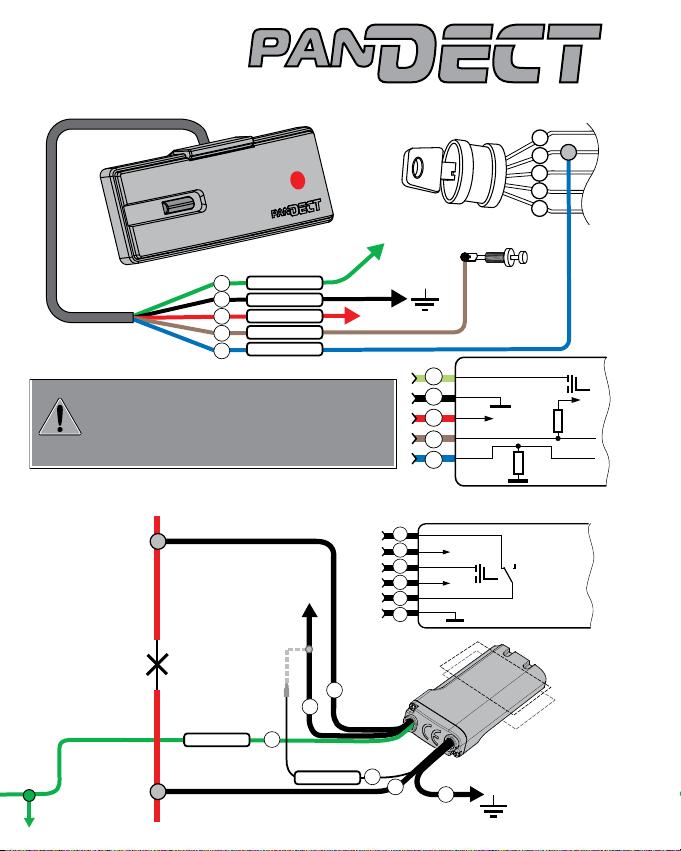

Схема подключения радиореле Pandect IS-119
Схема подключения модуля управления замком капота HM-05
Таблица программируемых настроек
Замкнуть при
программировании
+12V
Программирование
К проводу «4» (зел.)
радиореле Pandect IS-119
К проводу «1» (зел.)
модуля HM-05
К CH4 автосигна-
лизации Pandora DXL
Fused
Белый
Синий
Черный
Зеленый
Зеленый
Зеленый
Красный
4
1
2
3
Черный
6
model: IS-600
1
2
3
4
5
6
+12V
+12V
GND
GND
GND
1
2
3
4
5
6
30
15
15/2
2
50
Схема подключения базового блока иммобилайзера
+12V
Замок зажигания
Концевик двери
водителя
Статусный выход
К дополнительным устройствам
(напр. блокировка ЦЗ,HM-05, Pandora DXL)
БАЗОВЫЙ БЛОК ИММОБИЛАЙЗЕРА ДОЛЖЕН РАСПОЛАГАТЬСЯ В
САЛОНЕ АВТОМОБИЛЯ НА ЛОБОВОМ СТЕКЛЕ.
РАДИОУПРАВЛЯЕМОЕ РЕЛЕ PANDECT IS-119 ДОПУСКАЕТСЯ
РАЗМЕЩАТЬ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ, А ТАК ЖЕ ПРЯТАТЬ
В ЖГУТЫ ПРОВОДОВ.
МОДУЛЬ УПРАВЛЕНИЯ ЗАМКОМ КАПОТА HM-05 ДОЛЖЕН
РАСПОЛАГАТЬСЯ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ.
ПОЛНАЯ СХЕМА ПОДКЛЮЧЕНИЯ И НАСТРОЙКИ ИММОБИЛАЙЗЕРА
100 mA
GND
33k
33k
Синий
Коричевый
Красный
Черный
Зеленый
1
2
3
4
5
НАИМЕНОВАНИЕ УРОВНЯ
ИНДИКАТОР
КРАСНЫЙ
(запрещено) ЗЕЛЕНЫЙ
(разрешено)
1 Программирование брелоков и радиореле См. описание (стр. 10 )
2 Смена PIN-КОДА См. описание (стр. 11 )
3 Режим Технического обслуживания См. описание (стр. 13 )
4 Настройка чувствительности датчика движения См. описание (стр. 16 )
5 Режим антиограбления Запрещено РАЗРЕШЕНО
6 Алгоритм режима антиограбления Anti-Hi-Jack+ ACK
7 Звуковые сигналы о нахождении метки Запрещено РАЗРЕШЕНО
8Звуковые сигнал «ПРЕДУПРЕЖДЕНИЕ О БЛОКИРОВКЕ» в
режимах ANTI-HI-JACK Запрещено РАЗРЕШЕНО
9Режим работы дополнительного выхода (провод 5
базового блока, зеленый) Статусный выход КОДОВЫЙ ВЫХОД
10 Вариант работы статусного выхода (провод 5
базового блока, зеленый) Импульс ПОТЕНЦИАЛ
11 Выдавать импульс на статусном выходе (провод 5
базового блока, зеленый) ПРИ ПОЯВЛЕНИИ
МЕТКИ При исчезновении
метки
12 Использование универсального входа (провод 2
базового блока, коричневый) ДЛЯ КОНТРОЛЯ
ДВЕРИ Вход безусловной
блокировки
13 Снять безусловную блокировку См. описание (стр. 21 )
Страницы: Стр: 15
