Pandect IS-477

Данная инструкция на русском языке предназначена для автосигнализации Pandect IS-477, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.1 Мб, pdf)
Страницы: Стр:
12
выключения зажигания. При помследующих блокировках, для усложнения локализации
места блокировки, реле модуля производит блокировку только при наличии движения и
сохраняет ее 15 секунд (время необходимое для надежной остановки двигателя), после чего
заблокированная цепь восстанавливается. Система позволяет осуществлять многократное
включение двигателя, при условии отсутствия перемещений автомобиля. Первое включение
зажигания с момента блокировки вызовет срабатывание реле блокировки через 10 сек.
При всех последующих, начиная со второго, включениях зажигания блокировка будет
срабатывать через 1,5 сек.
Требования к монтажу радиореле аналогичны монтажу модуля блокировки. Размещение
дополнительного радиореле для устойчивой связи с модулем блокировки рекомендуется
делать не дальше 2,5-3 метров друг от друга, учитывая условия экранирования сплошными
металлическими поверхностями. Система позволяет использовать до трех дополнительных
радиореле управляемых динамическим диалоговым кодом с модуля блокировки.
Модуль управления замком капота размещается в подкапотном пространстве в
непосредственной близости к электрическому приводу замка капота. Управление модулем
ведется динамическим кодом по проводу, связывающему модуль блокировки и модуль
капота «4». Для приживления модуля управления капотом также используется провод «4».
К этому же проводу возможно подключение других дополнительных устройств имеющих
возможность работы с иммобилайзером
Pandect IS-477
. Способы подключения и
дополнительные сведения по совместной работе имеются в руководствах по монтажу
Замок
зажигания
Биппер
Светодиод
+12V +12V
+12V
1
6
2
5
3
3
4
5
4
2
6
1
Блокируемая цепь (макс. 20 А)

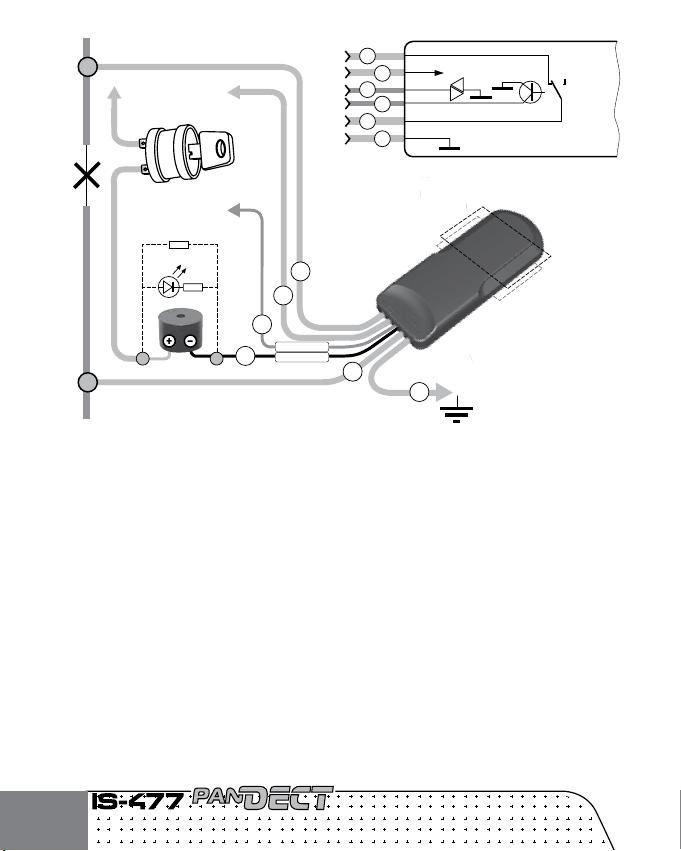

Схема подключения
иммобилайзера Pandect IS477
1K
5~10K
Красный Чёрный
GND
300 mA
300 mA
NC
max 20A
nom 10A
Местоположение
встроенной
антенны
Мес
то
встрое
нно
й
е
нн
ы
к дополнительным
устройствам
зеленый
черный
Страницы: Стр: 12
