Сборка вентилятора
После транспортировки или хранения устройства при пониженной
температуре необходимо выдержать его при комнатной температуре не
менее трёх часов.
-Распакуйте вентилятор и удалите все упаковочные материалы.
-Сохраните заводскую упаковку.
-Ознакомьтесь с мерами безопасности и рекомендациями по
эксплуатации.
-Проверьте комплектацию.
-Осмотрите вентилятор на наличие повреждений при наличии
повреждений не включайте её в электрическую розетку.
-Убедитесь, что параметры напряжения питания, указанные на нижней
панели изделия, соответствуют параметрам электрической сети.

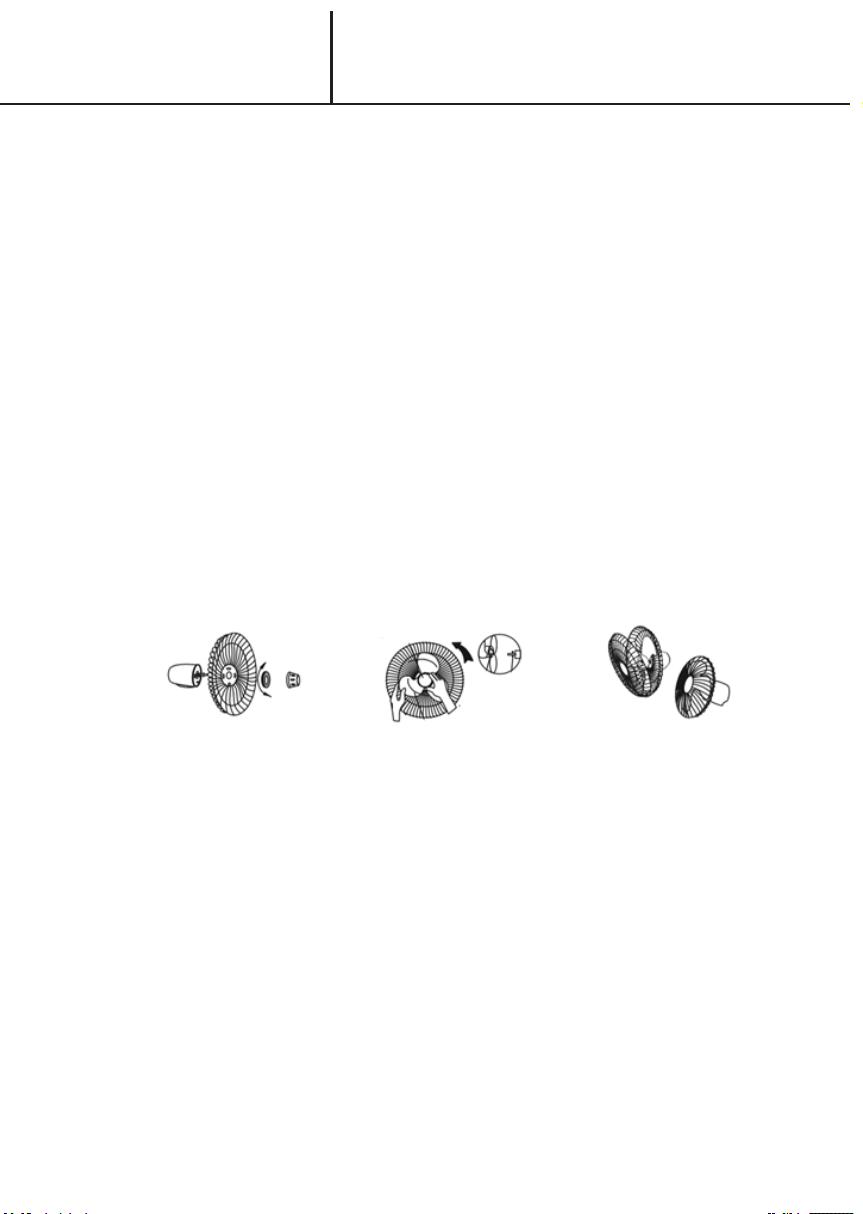

1. Установите заднюю решётку (5) на вал корпуса (7) двигателя и затяни-
те стопорную гайку решётки (4). Рис. 5.
2. Вставьте лопасти (3) на вал двигателя и закрепите передним фикса-
тором (2). Рис. 6.
3. Соедините переднюю решётку (1) и заднюю решётку (5) с помощью
зажимов решётки. Рис. 7.
ОПИСАНИЕ УСТРОЙСТВА
ПАНЕЛЬ УПРАВЛЕНИЯ
11 - Индикатор таймера
12 - Индикатор скорости
13 - Индикатор включения
14 - Кнопка выбора режима работы «MODE»
15 - Кнопка выбора скорости «SPEED»
16 - Кнопка выключения «On\O»
17 - Кнопка включения режима вращения «OSC»
18 - Кнопка включения таймера «TIMER»
ПУЛЬТ УПРАВЛЕНИЯ
19 - Кнопка включения режима вращения (SWING)
20 - Кнопка переключения режимов работы (MODE)
21 - Кнопка установки таймера (TIMER)
22 - Кнопка переключения скоростей (ON\SPEED)
23 - Кнопка выключения (OFF)
Рис. 5 Рис. 6 Рис. 7
4. Открутите 7-образный болт от основания опоры (9). Рис. 1.
5. Присоедините нижнюю часть опоры (9) к основанию (10) и затяните
специальным 7-образным болтом. Рис. 2.
6. Вытяните выдвижную часть опоры (9) на необходимую высоту, и за-
фиксируйте фиксатором. Рис.3.
7. Оденьте корпус вентилятора (6) на верхнюю часть опоры (9) и зафик-
сируйте фиксатором (8) .
