ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Подключение к электрической сети

Электрическое подключение должно выполняться квалифициро-

ванным электриком. Не допускается вносить какие-либо изменения

в схему электропитания.

Подключите цепь аварийной защиты к контакту на соедини-

тельной коробке, отмеченному специальным значком. Линия электропитания

духового шкафа должна быть оснащена защитным выключателем для

прекращения подачи питания в случае неполадок. Минимальное расстояние

между рабочими контактами аварийного выключателя составляет 3 мм.

Перед подключением духового шкафа ознакомьтесь со схемой подключения

и информацией на табличке с техническими данными.

Напряжение нагревательных элементов – 220–240 В. При любом

подключении заземляющий провод присоединяется к клемме защитного

элемента .

ВНИМАНИЕ

ВНИМАНИЕ

ВНИМАНИЕ

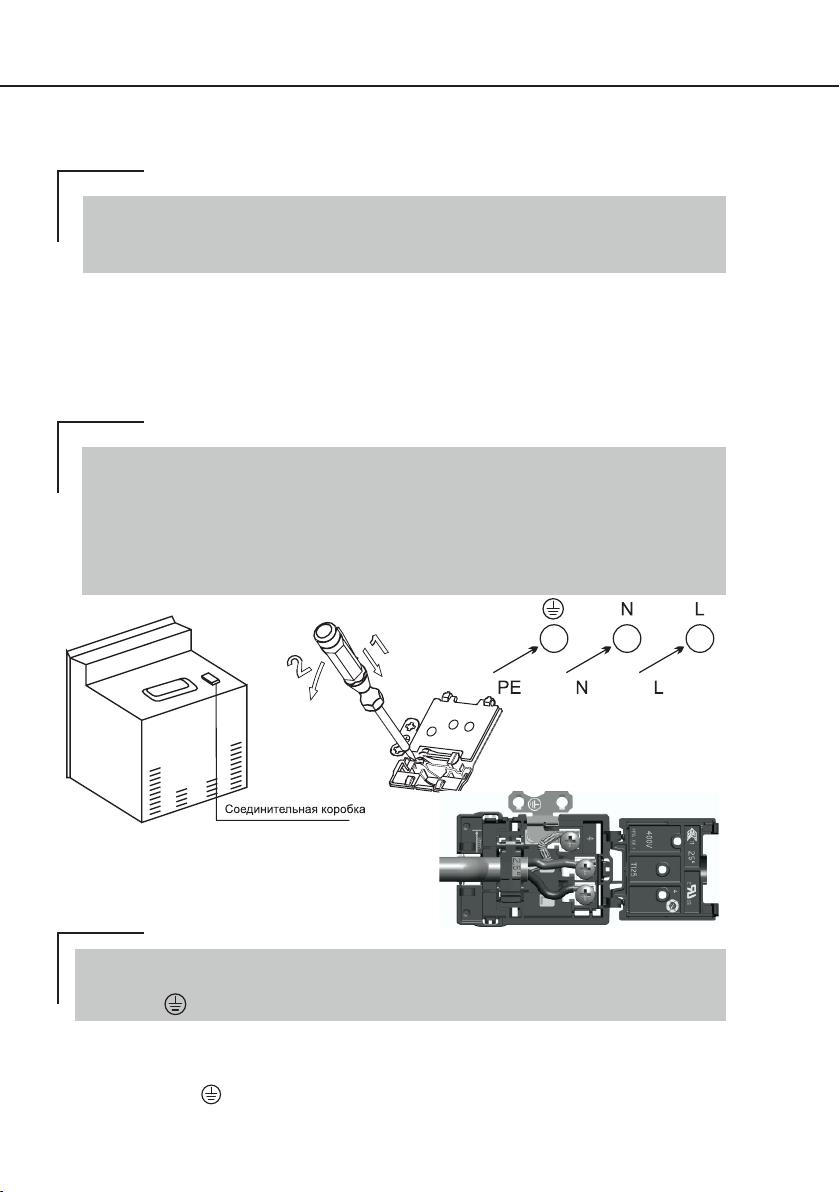

Схема подключения

Духовой шкаф рассчитан на работу от однофазной сети переменного тока

(220–240 В/50 Гц). Схема подключения находится на крышке соединительной

коробки.

Кабель должен подходить для духового шкафа по типу и номинальной

мощности. Кабель должен быть надежно зафиксирован в кабельном зажиме.

Для подключения к однофазной сети 220–240 В с заземлением

коричневый провод присоединить к L, синий — к N, а желто-зеленый провод

заземления — к .
