7-86
Техническое обслуживание

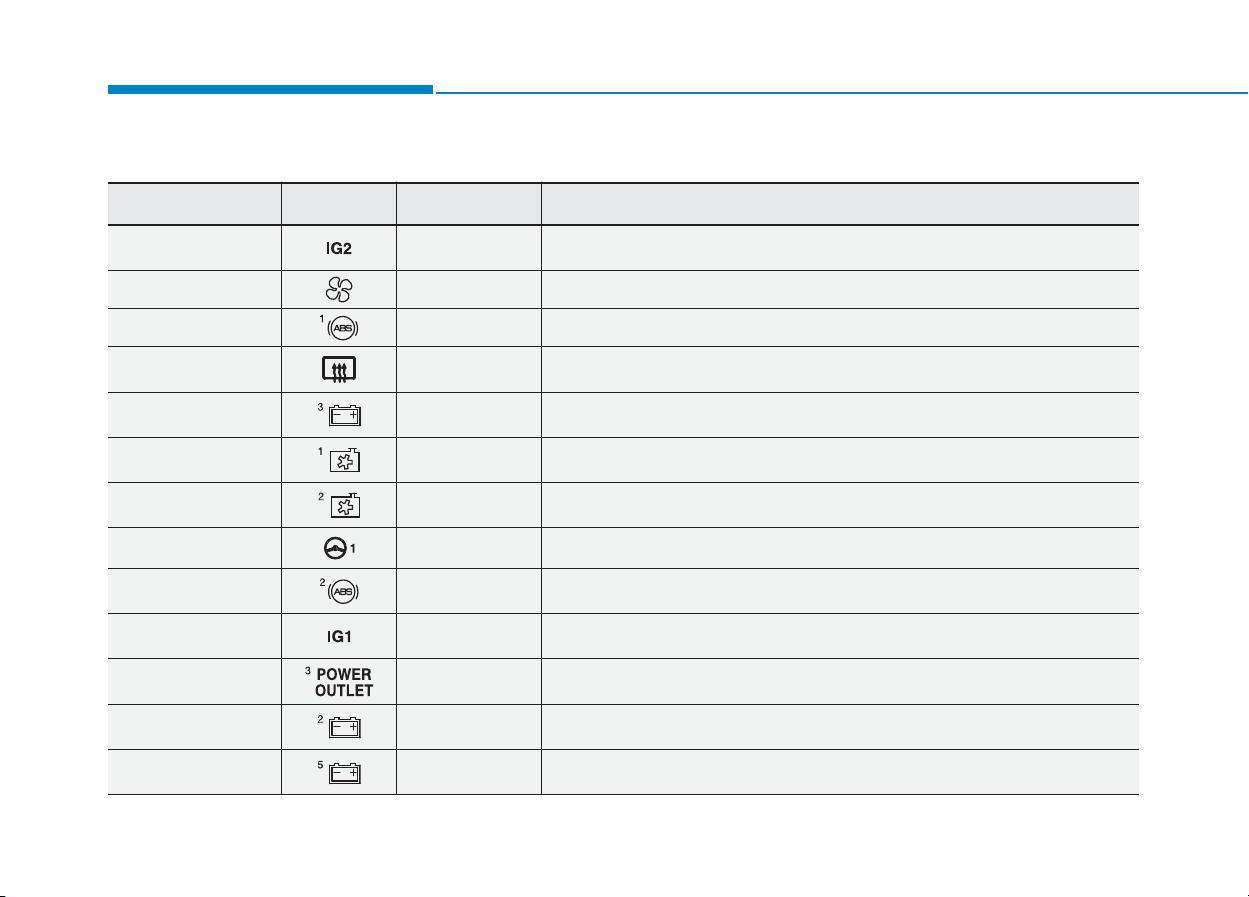

Основной блок предохранителей моторного отсека
Наименование
предохранителя Символ Номинал
предохранителя Защищаемая цепь
ЗАЖ.2 30A [Без электронного ключа] Реле 8 (пусковое реле), переключатель зажигания,
[с электронным ключом] Реле 8 (пусковое реле), блок PCB (реле ЗАЖ.2)
ЭЛЕКТРОДВИГАТЕЛЬ 40A Реле 3 (реле вентилятора)
ABS 1 40A ЭБУ АБС, ЭБУ ESP
ЗАДНИЙ
ОБОГРЕВАТЕЛЬ 50A Реле 1 (реле заднего обогревателя)
B+ 3 50A Распределительная коробка Smart (IPS2, IPS3)
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ 1 50A [Без G4KE / Ближний Восток] Реле 11 (реле вентилятора охлаждения), реле
12 (реле вентилятора охлаждения)
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ 2 60A [С G4KE / Ближний Восток] Реле 11 (реле вентилятора охлаждения), реле 12
(реле вентилятора охлаждения)
MDPS 1 80A Блок MDPS
АБС 2 30A Блок управления АБС, блок управления ESP, многофункциональный
диагностический разъем
ЗАЖ.1 40A [С электронным ключом] – переключатель зажигания, [С электронным
ключом] – блок PCB (реле ЗАЖ1/ACC)
РОЗЕТКА ПИТАНИЯ
340A Реле 5 (реле розетки питания)
B+ 2 50A Распределительная коробка Smart (IPS1, IPS4, IPS5, IPS6, IPS7,
предохранитель - F36)
B+ 5 60A Блок PCB (реле управления двигателем, предохранитель -
F4/F5/F6/F13/F14/F22)
