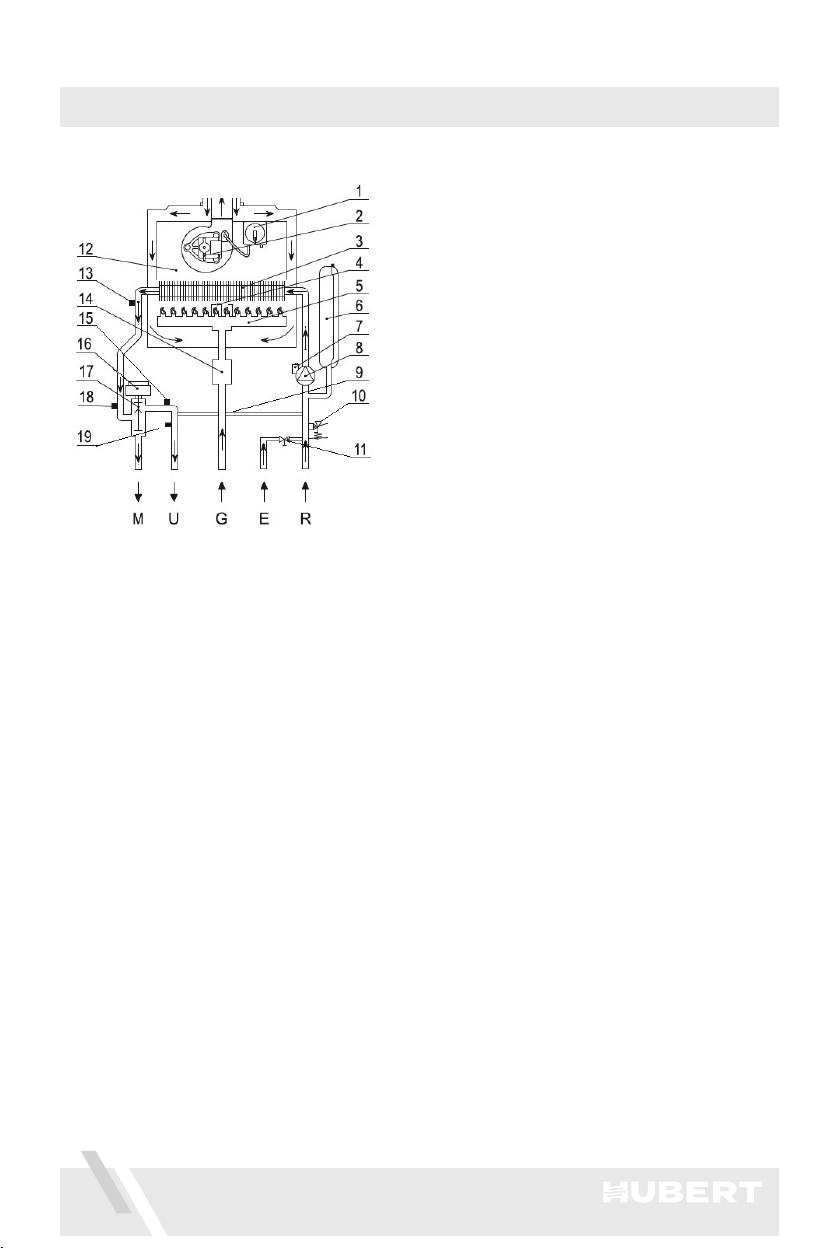

1‑прессостат
2‑вентилятор
3‑основнойтеплообменник
4‑электродырозжигаиионизации
5‑газоваягорелка
6‑камерасгорания
7‑расширительныйбак
8‑автоматическийвоздухоотводчик
9‑циркуляционныйнасос
10‑трубкабайпаса
11‑кранподпитки
12‑диффузор
13‑датчикперегрева
14‑газовыйклапан
15‑датчикдавленияводы
16‑приводтрехходовогоклапана(тольковмоделиWLB)
17‑трехходовойклапан(тольковмоделиWLB)
18‑датчиктемпературыотопления
19‑манометр
НАСТЕННЫЙГАЗОВЫЙОТОПИТЕЛЬНЫЙКОТЕЛБЕЗГВС
Подключениекбойлерукосвенногонагреваинастройка
Схемаизделия.Принципиальнаясхема.
1.Подачубойлеракосвенногонагревасоединитьспатрубкомкотла(см.рис.,выходU),а
обраткусбойлерасоединитьсобраткойкотлачерезтройник.
2.ДатчиктемпературыГВСвставитьвгильзубойлера,датчикнаходитьсянарамегидроблока
изакрепленпластиковымхомутом.
3.Нужно произвестинастройкикотла꞉отключить котелнажавкнопку«ВКЛ/ВЫКЛ», отключить
котелотэл.сетина5сек.,занововключитьвэл.сеть,далеезажатькнопку«СБРОС»дозвукового
сигнала, в верхнем правом углу замигает параметр 10, коротко нажать кнопку «СБРОС», на
дисплее замигает установка 01, кнопками «ЗИМА/ЛЕТО» изменить установку на 03, коротким
нажатиемкнопки«СБРОС»выходимвподменю(замигаетпараметр10),длясохраненияивыход
изменюнастроек,коротконажатькнопку«ВКЛ/ВЫКЛ».
КотелавтоматическибудетработатьврежимеГВС(преимуществаГВС),нагреваетводувбойлере
дозаданнойтемпературы,влетнемрежимеотключаетсяивходитврежиможидания,авзимнем
режиме переключается на контур отопления. Когда вода в бойлере остынет на пять градусов
нижезаданнойтемпературыГВС,котелавтоматическипереключитсянанагревконтураГВС.
ДиапазонрегулировкиГВС35‑70градусов.
54
