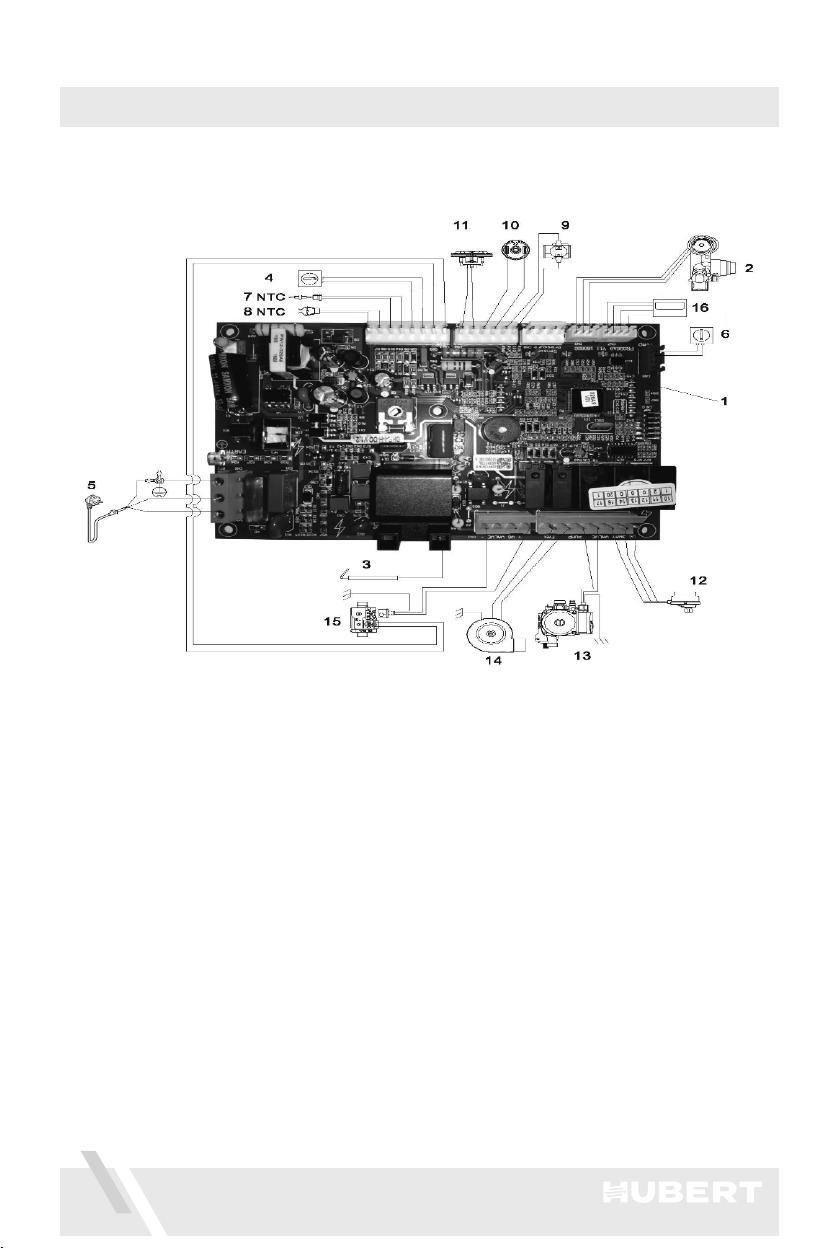

ЭЛЕКТРИЧЕСКАЯСХЕМАКОТЛАМОДЕЛИAGB18‑24‑26DL
1‑платауправления;
2‑датчикпотока;
3‑электродрозжигаиионизациипламени;
4‑комнатныйтермостатиаксессуары(приотсутствиитермостатаделают
замыканиенакоротко);
5‑кабельпитания;
6‑наружныйдатчиктемпературы;
7‑датчикГВСNTC;
8‑датчикотопленияNTC;
9‑термостатперегрева;
10‑датчикдавленияводы;
11‑прессостат;
12‑привод3‑хходовогоклапана;
13‑циркуляционныйводянойнасос;
14‑вентилятор;
15‑газовыйклапан;
16‑дисплей;
Схематическоеизображениесоединенийгазовогокотла
32
