Общие требования к установке

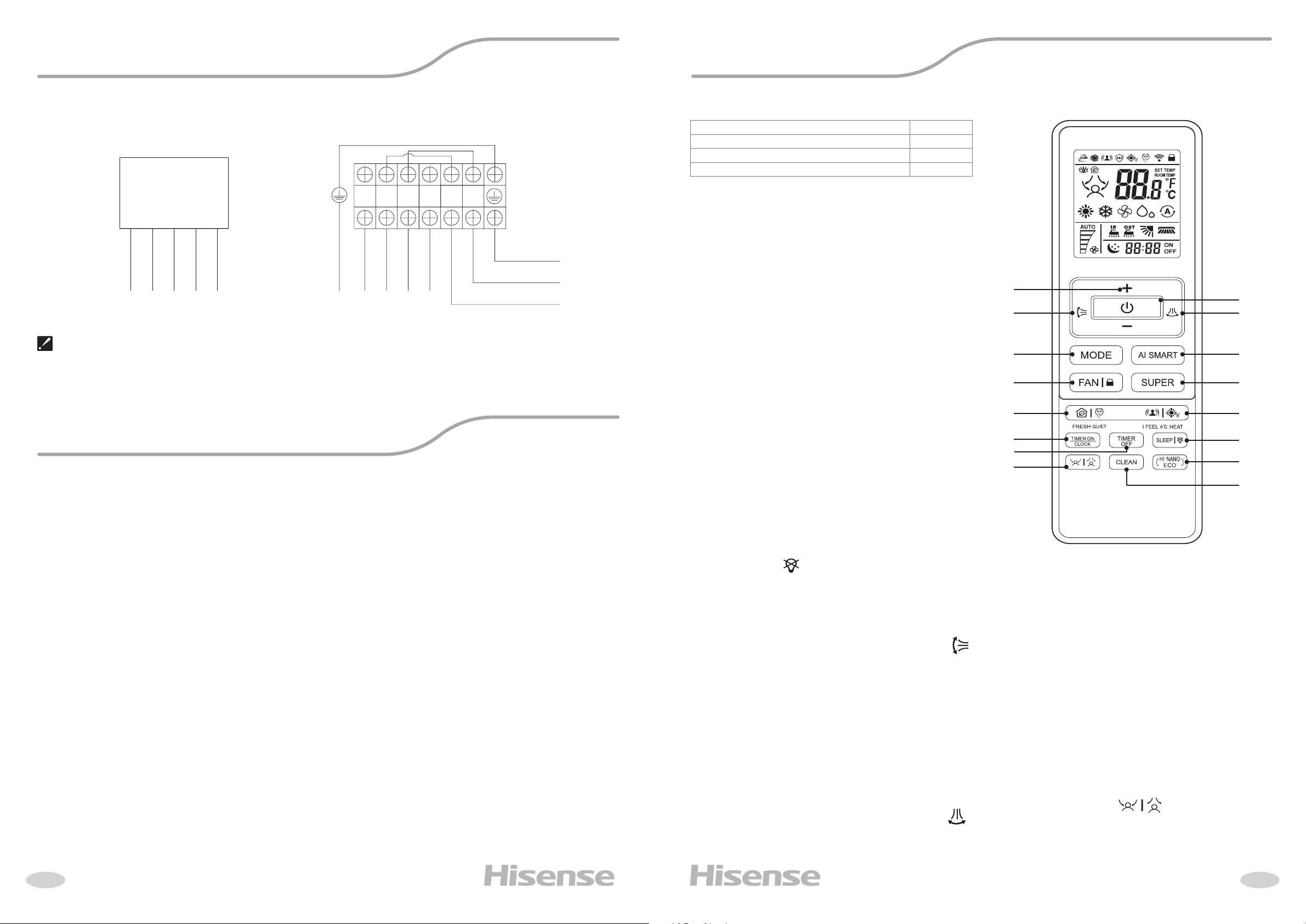

Схемы межблочных соединений Пульт дистанционного управления
Внутренний блок уже оснащен комплектным 5-жильным межблочным кабелем длиной 4м. Используйте его, по необходимости — удлините.
Параметры рекомендуемых к применению межблочных и силовых кабелей вы можете посмотреть в разделе «Технические характеристики».
Данные схемы приведены только для справки. Если схема подключений на вашем блоке отличается, для осуществления подключения
воспользуйтесь схемой электроподключений, приведенной на вашем кондиционере.
Если на внутреннем и наружном блоке присутствуют отдельные кабели с собственными разъёмами, соедините их.
Комплектация
Внутренний блок
1. Кондиционер, сплит-система бытовая (внутренний блок), 1 шт.
2. Крепления для монтажа на стену (только для внутреннего блока), 1 комплект.
3. Пульт ДУ, 1 шт.
4. Держатель пульта ДУ, 1 шт.
5. Комплект гаек для вальцовочных соединений, 1 шт.
6. Дренажный патрубок наружного блока с прокладкой, 1шт.
7. HEPA-фильтр для приточного воздуха в защитной пластиковой упаковке, 1 шт.
8. Воздуховод приточного блока с теплоизоляцией и двумя соединительными адаптерами,
длина 1,5 метра, 1 шт.
9. Воздуховод приточного воздуха без теплоизоляции, одним соединительным
и одним защитным адаптером-сеткой, длина 0,5 метра, 1 шт.
10. Дополнительная металлическая крепежная пластина, 1 шт.
11. Виниловая лента для изоляции воздуховодов, 2 шт.
12. Инструкция по эксплуатации, 1 шт.
Наружный блок:
1. Кондиционер, сплит-система бытовая (наружный блок), 1 шт.
2. Инструкция по эксплуатации, 1 шт.
Описание пульта ДУ
1. MODE
Нажмите эту кнопку для выбора режима.
2. TEMP + –
Используется для настройки температуры в комнате,
настройки таймера, а также для установки реального
времени.
3. SUPER
Используется, чтобы включить/выключить режим
быстрого охлаждения/нагрева. (Быстрое охлаждение:
высокая скорость вентилятора, 16°. Быстрый нагрев:
Скорость вентилятора «авто», 30°).
4. POWER
При нажатии кнопки прибор будет запущен, если подано
питание или остановлен, если работал.
5. FAN/LOCK
Используется для выбора скорости вентилятора в
следующей последовательности: Авто. скорость /
Макс. скорость / Высокая скорость / Средняя скорость /
Низкая скорость / Минимальная скорость.
Для блокировки/разблокировки кнопок пульта ДУ
нажмите эту кнопку и удерживайте примерно 5 секунд.
6. AI SMART
Используется для включения режима «AI SMART».
В этом режиме также запускается функция притока
свежего воздуха FRESH.
7 ON TIMER
Используется для установки или отмены работы таймера.
8. SLEEP / DIMMER
«SLEEP» — используется для включения/выключения
режима “SLEEP” (сон)
«DIMMER» — Для включения/отключения подсветки
дисплея кондиционера, нажмите кнопку «DIMMER»
и удерживайте примерно 5 секунд.
9. Регулировка положения горизонтальных жалюзи
для установки необходимого направления воздушного
потока (вверх/вниз)
10. OFF TIMER
Используется для установки или отмены работы
таймера.
11. FRESH / QUIET
«FRESH» — используется для включения/выключения
функции притока воздуха
«QUIET» — используется для включения/выключения
бесшумного режима. Для включения/отключения
режима нажмите кнопку «QUIET» и удерживайте
примерно 5 секунд.
12. Регулировка положения вертикальных жалюзи
для установки необходимого направления воздушного
потока (влево-вправо)
1
12
6
3
13
8
15
16
7
11
5
1
9
2
14
10
Клеммный терминал внутреннего блока
От наружного блока
0 (L
)0
(L)1 (L
)1
(L)LN2 (N)3 (
)2
(N)4 (Si
)4
(Si)
Ко внутреннему блоку К электропитанию
Клеммный терминал наружного блока
Коричневый
Коричневый
Серый
Серый
Синий
Синий
Желто-Зеленый
Желто-Зеленый
Черный
Черный
Плата управления
внутреннего блока
Модель RTY04
Номинальное напряжение 3,0 В
Диапазон рабочих температур (пульта ДУ) -5~+60 °С
Максимальное расстояние до приемника сигнала 8 м
13. iFEEL / 8 °C HEAT
«iFEEL» — используется для включения/выключения
режима iFEEL. В режиме iFEEL кондиционер работает
в соответствии с данными температурного датчика в пульте
управления, вместо датчика в самом кондиционере.
«8 °C HEAT» -используется для включения/отключения
режима поддержания температуры 8°C (дежурный нагрев).
14. CLEAN
Коротко нажмите для включения/выключения режима
самоочистки заморозкой внутреннего блока.
Нажмите и удерживайте в течение 5 секунд для
включения/выключения режима самоочистки
заморозкой наружного блока.
15. HI-NANO / ECO
«HI-NANO» — используется для включения функции
HI-NANO.
«ECO» — Используется для включения режима
экономии ECO.
16. Wind Follow/Avoid me*
Включение/выключение или выбор режима функции
умного глаза «SMART EYE» и выбор режима направления
воздушного потока на человека или мимо человека*
* Не используется в данной серии.
