Адаптер для подключения воздуховода

к внутреннему блоку, вывод влево или вправо

(не снимается / не заменяется)

Адаптер для подключения воздуховода

к внутреннему блоку, только назад

(снимается/ заменяется)

Нерекомендуемая область

Наружный блок

Внутренняя

сторона

¯ 55-65 мм

Уличная сторона

Уклон (в уличную

сторону) не менее

5 мм на 1 м.

Стабилизационная гильза –

ПП труба или иной материал

(не входит в комплект

поставки, применение

не обязательно)

30 см

2 метра

Воздуховод № 1

Удалить с воздуховода № 2 адаптер для подключения

к блоку, ввернуть воздуховод № 2 в соединительный

адаптер воздуховода № 1, заизолировать соединение.

Воздуховод № 2

Защитный адаптер-сетка для применения

на уличном участке (снимается/заменяется)

Адаптер для соединения

со вторым воздуховодом

(снимается/заменяется)

Воздуховод в теплоизоляции

Воздуховод приточного воздуха

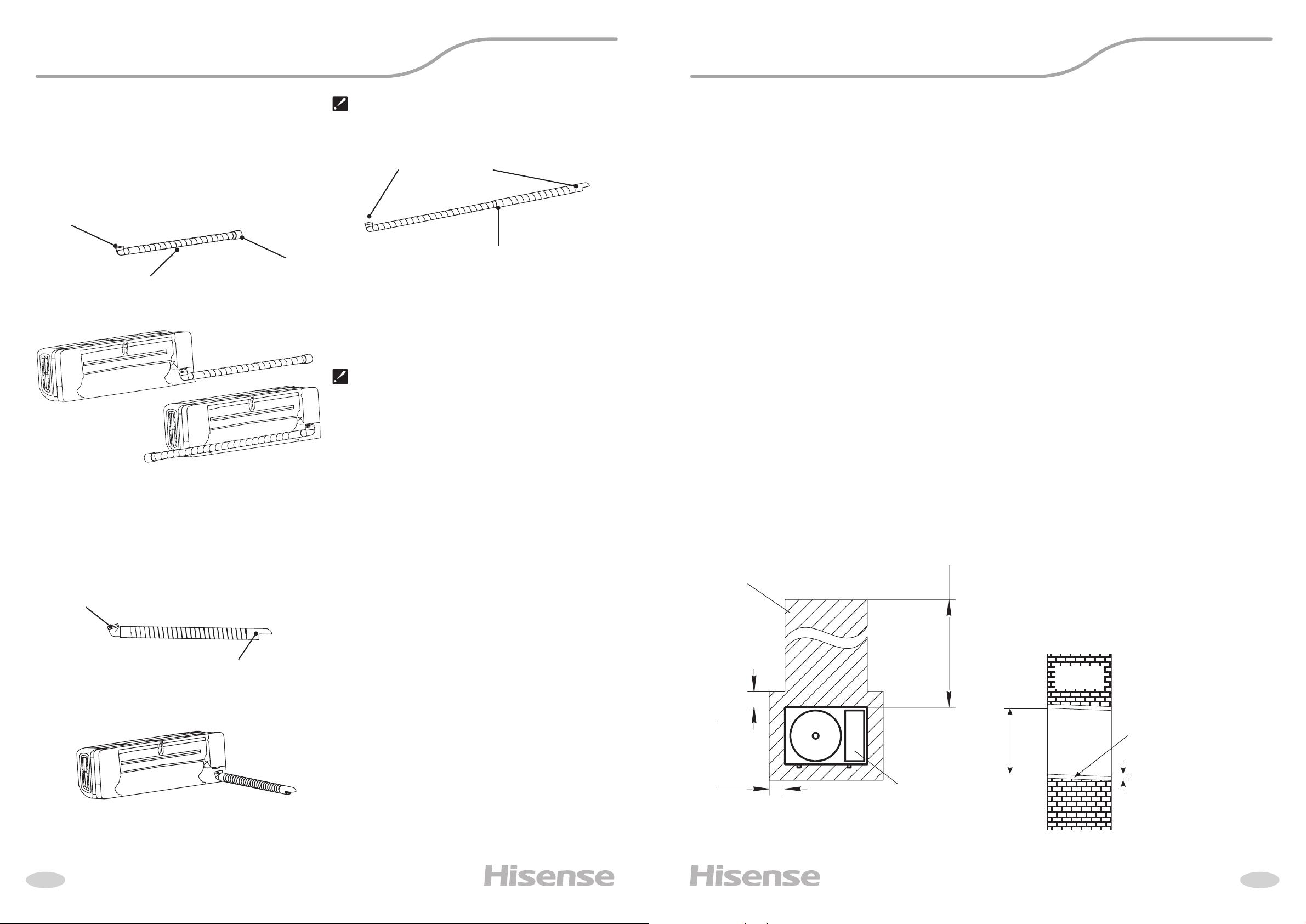

Монтаж воздуховода свежего воздуха

Подготовка и использование комплектных

воздуховодов

Перед началом монтажа воздуховода

приточного воздуха убедитесь, что:

• Выбран подходящий воздуховод;

• Корректно рассчитана общая длина воздуховода;

• При удлинени /укорачивании комплектных воз-

духоводов все соединения герметично заизоли-

рованы;

• При использовании дополнительных воздухово-

дов, внутренний диаметр этих воздуховодов не

меньше диаметра комплектных воздуховодов;

• На уличном конце воздуховода размещен ком-

плектный защитный адаптер-сетка. Защитный

адаптер должен быть развернут глухой частью

вверх, чтобы в него не попадала вода;

• При использовании комплектного воздуховода

№ 2 и в случае его размещения в стене или в по-

мещении, обязательна к применению дополни-

тельная теплоизоляция воздуховода (не входит в

комплект поставки);

• В воздуховод не будет поступать охлажденный/

нагретый воздух от наружного блока кондицио-

нера или от других источников.

• При наличии большого количества мелких за-

грязнителей воздуха около места вывода возду-

ховода, рекомендуется применить дополнитель-

ные меры защиты отверстия всасывания воздуха

(например, установить более мелкую сетку).

Не рекомендуется размещать воздухозаборник

приточного воздуха в следующих областях:

• За наружным блоком, или в пределах 30 см от

него (возможна передача звука от работающего

наружного блока во внутренний блок по возду-

ховоду приточного воздуха);

• В 2 метрах над наружным блоком (возможно по-

падание нагретого воздуха от наружного блока в

воздухозаборник приточного воздуха).

Рекомендации по выбору места для воздухоза-

борника приточного воздуха: По возможности,

разместите воздухозаборник приточного воздуха

как можно дальше от наружного блока.

Подготовка отверстия для воздуховода приточ-

ного воздуха: Диаметр отверстия для воздуховода

приточного воздуха зависит от диаметра использу-

емого воздуховода, применения дополнительной

теплоизоляции (если необходимо), а также от при-

меняемого для бурения отверстия инструмента и

использования стабилизационной гильзы.

• Использование алмазного бурения позволяет

проделывать отверстия в нижней части реко-

мендуемого диапазона (благодаря получению

отверстия с ровными стенками),

• При использовании обычного бурения необхо-

димо учитывать неровности стенки отверстия и

выбирать диаметр в верхней части допустимого

диапазона.

В случае использования комплектного возду-

ховода № 1, рекомендуемое сечение отверстия

составляет 55-65 мм. Внешний диаметр комплект-

ного воздуховода № 1 составляет примерно 56 мм

(с учетом комплектной теплоизоляции). При при-

менении плотной обмотки воздуховода виниловой

лентой, диаметр можно уменьшить до 52-53 мм.

В случае использования комплектного возду-

ховода №2, рекомендуемое сечение отверстия

составляет 60-65 мм. Внешний диаметр комплект-

ного воздуховода № 2 составляет примерно 47 мм

(без учета дополнительной теплоизоляции, при-

менение которой обязательно при нахождении

воздуховода в стене или в помещении).

В случае использования некомплектного воз-

духовода, рекомендуемое сечение зависит от ди-

аметра воздуховода и его теплоизоляции и опре-

деляется по месту.

Запрещен вывод воздуховода в места

где присутствуют:

• Минеральные масла и/или их пары;

• Горючие и/или легковоспламеняющиеся веще-

ства и/или их пары;

• Брызги соленой морской воды или источники

воздуха с повышенным содержанием солей;

• Вызывающие коррозию газы, например, серни-

стые;

• Пары кислот и щелочей;

• Большое количество взвешенных механических

частиц;

• Иные вещества, способные вызвать поврежде-

ние пластиковых или металлических частей кон-

диционера или способных негативно повлиять

на здоровье человека.

Способ подключения с использованием воздуховода № 1:

Общий вид отверстия приточного воздуха:

Способ подключения с использованием воздуховода № 2:

Воздуховод № 1 – воздуховод приточного возду-

ха для вывода влево или вправо. Длина – 1,5 м, ос-

нащен теплоизоляцией. Внешний диаметр (вклю-

чая теплоизоляцию) – 56 мм;

Воздуховод № 2 – воздуховод приточного возду-

ха для вывода назад. Длина – 0,5 метра, не осна-

щен комплектной теплоизоляцией.

При необходимости удлинения воздуховода, вы мо-

жете соединить воздуховод № 1 и воздуховод № 2.

При необходимости, длина воздуховода может

быть уменьшена (обрежьте один из воздуховодов

до необходимой длины), либо увеличена. Макси-

мальная допустимая длина воздуховода – 2 метра.

Общие требования к установке Общие требования к установке

При осуществлении соединения воздуховодов, убедитесь,

что соединение будет герметично.

Для герметизации используйте широкую изоляционную ленту

или иные материалы.

Увеличение длины воздуховода свыше 2 метров

не допускается

Наружная

стена
