12

УСТАНОВКА И МОНТАЖ

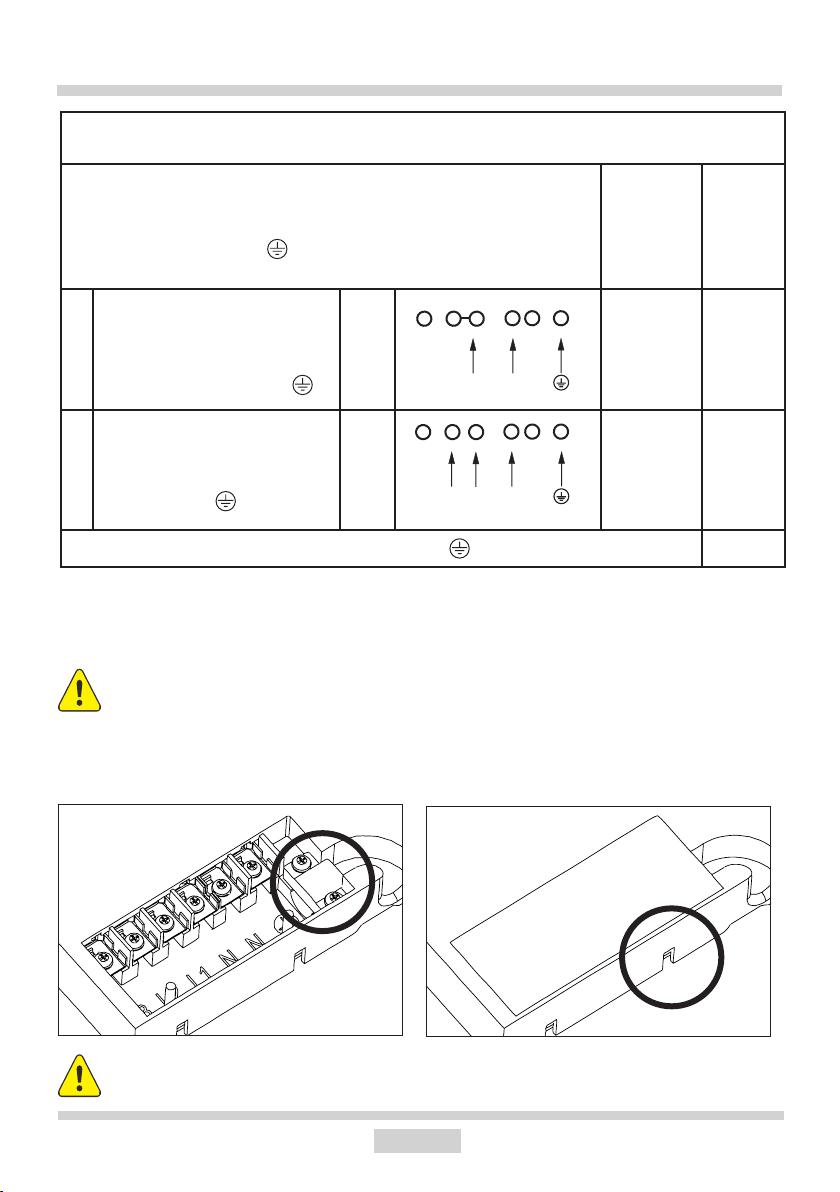

СХЕМА ВОЗМОЖНЫХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Внимание! Напряжение конфорок 220-240В

Внимание! Независимо от вида соединения провод заземления должен

быть подключен к клемме

Tип /

сечение

провода

Предо-

храни-

тель

1Для сети 220-240В однофазное

подключение с нейтральным

проводом, клеммы L1,L2 на

блоке, нейтральный провод до

N, провод заземления до

1кВ~

HO5VV-FG

3X4мм2

мин.30 A

2* Для сети 220-240/380-415В

двухфазное подключение с

нейтральным проводом, ней-

тральный провод до N, провод

заземления до

2кВ~

HO5VV-FG

4X2,5мм2

мин.16 А

L1=R, L2=S, L3=T, N=клемма провода нейтрального, =клемма провода заземления

* В случае трехфазной сети 220-240/380-415В оставшийся провод подсоединить к клемме: L3,

которая не соединена с внутренней электрической частью варочной поверхности.

* Клеммы N-N соединены внутри, их не нужно подсоединять

L1 N

L1L2 N

В упаковке изделия находится набор элементов, необходимых для правильного подклю-

чения изделия к электросети. Использование прилагаемых элементов необходимо для

правильной работы изделия. В комплект входят: Компенсатор натяжения, перемычка, 2

винта и соединительная крышка.

Правильная установка компенсатора натяже-

ния должна выполняться с помощью винтов,

входящих в комплект.

Крышку присоединения следует вставлять до

тех пор, пока не будет слышен характерный

щелчок закрепления.

Чтобы снять крышку, подденьте отверт-

кой крепежные элементы, пока крышка

не снимется.
