Подключение котла к электросети переменного тока 230В / 50 Гц должно быть выполнено в

соответствии с действующими федеральными и местными нормами и правилами устройства и

эксплуатации электрических установок (ПЭУ).

В случае, если напряжение питающей сети отличается или может измениться в период эксплуатации

от необходимого более, чем на ±10%, необходимо установить стабилизатор напряжения, который

будет обеспечивать неизменное и постоянное напряжение подающиеся на котел.

Рекомендуется стационарное подключение котла через отдельный двухполюсный внешний

автомат защиты сети номинальным током 2 А, сблокированный с устройством защитного

отключения (УЗО), или через дифференциальный двухполюсный выключатель с аналогичными

характеристиками;

По степени защиты от поражения электрическим током котел обязательно должен соединяться

с защитным проводником заземления в соответствии с действующими федеральными и местными

нормами и правилами устройства и эксплуатации электрических установок (ПЭУ).

Не допускается наличие потенциала на земляной шине и корпусе котла, в противном случае котел

может некорректно работать или полностью блокировать свою работу с выводом аварийного сигнала.

При отсутствии заземления или наличии потенциала на земляной шине рекомендуется

подключать котел с помощью трансформатора, имеющего гальваническую развязку.

В целях защиты электроники от высокоимпульсных напряжений (например, в период гроз)

рекомендуется устанавливать дополнительное устройство защиты на линию электропитания котла.

В противном случае для исключения повреждения электроники необходимо производить

отключение котла при возникновении высокоимпульсных напряжений в электросети.

ВНИМАНИЕ!

Повреждение электронных компонентов котла из-за нарушений подключения его к электросети или

его эксплуатации при отклонении параметров электросети от номинальных не является гарантийными.

Снять перемычку и соединить жгут

проводов термостата (опция)

Перемычка

Управляю

щий конец

Комнатный термостат

Клемма TA

CN17

Внешний водяной насос

AC 220V

CN21

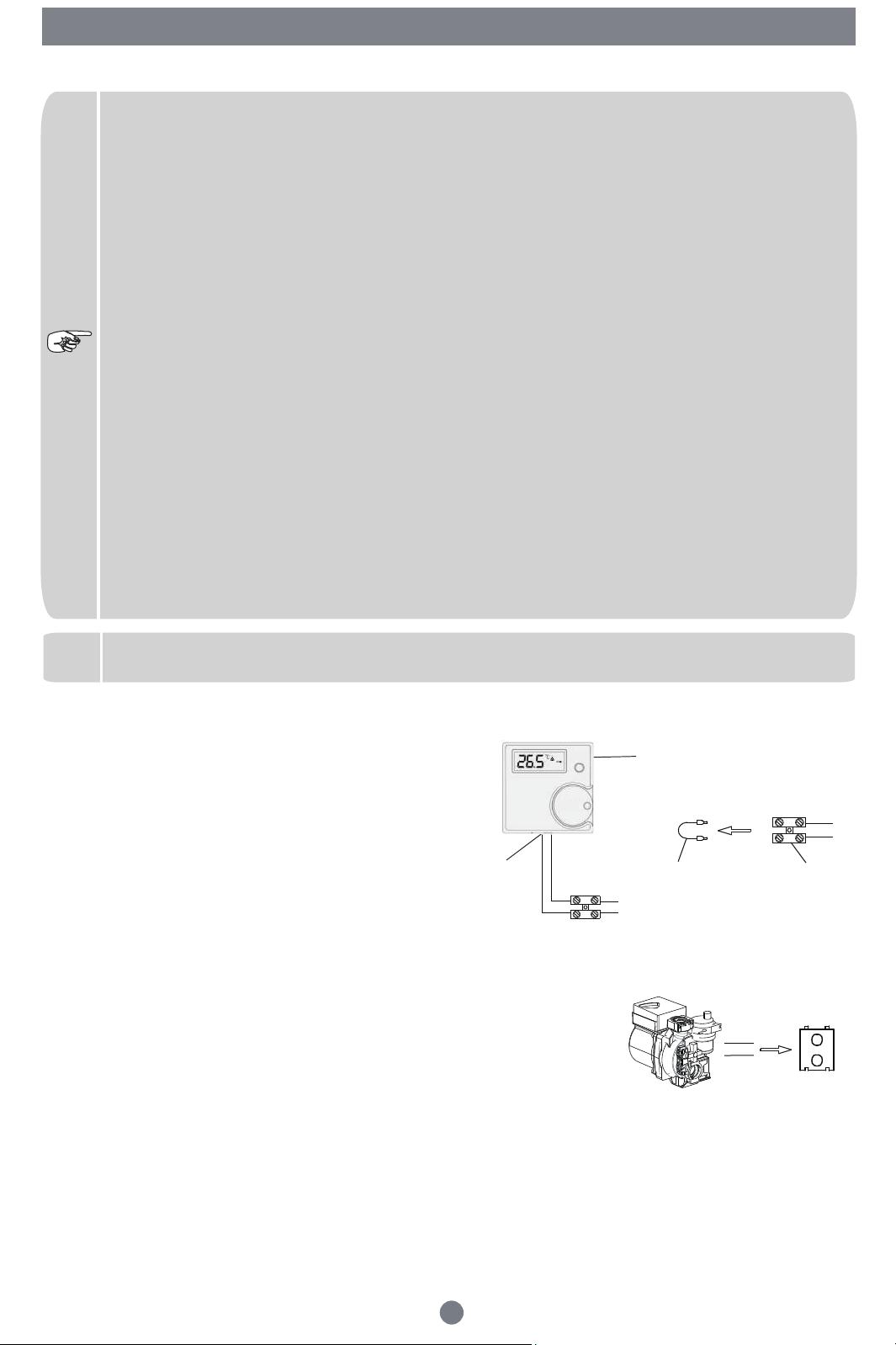

III. Соединениекабелей питания

3.1 Электропитание

3.2 Подключение комнатного термостата

Для подключения комнатного термостата с платы

управления выведен кабель с установленной

перемычкой. при подключении термостата удалите

перемычку.

Можно использовать любой комнатный термостат с

контактами «сухого типа». Подключите провод

соответствующего сечения одной стороной к клеммам

комнатного термостата, а другой вместо

демонтированной перемычки.

Котел будет включаться в работу в момент

замыкания контактной группы комнатным термостатом

и выключаться в момент ее размыкания

Автоматика котла имеет возможность управлять

дополнительным насосом системы отопления.

Установка дополнительного насоса может

потребоваться в случае подключения котла к

комбинированной

системе отопления в которой используются радиаторы

и теплые полы и/или несколько раздельных контуров.

Для этого на плате управления имеется специальный

разъем CN21.

3.3 Соединение внешнего насоса

Для подключения используйте кабель с сечением жил не менее 0,75мм2 Нагрузка на плату управления не

может превышать более 1,5 А. В случае если насос имеет показатели более необходимых, следует

установить дополнительный контактор или соответствующее внешнее реле.

Напряжение питания насоса на выходной клемме платы котла составляет 230В/50 Гц

При производстве любых работ связанных с электрической часть прибора отключайте

электроснабжение.

Опасно
