3°

Более 10 см

Отверстие для

выпуска

дымовых газов

Воздухозаборник

Силиконовое

уплотнительн

ое кольцо

Колено

Силиконовое

уплотнительно

е кольцо

Стандартна

я дымовая

труба

Наружная резиновая

защитная втулка

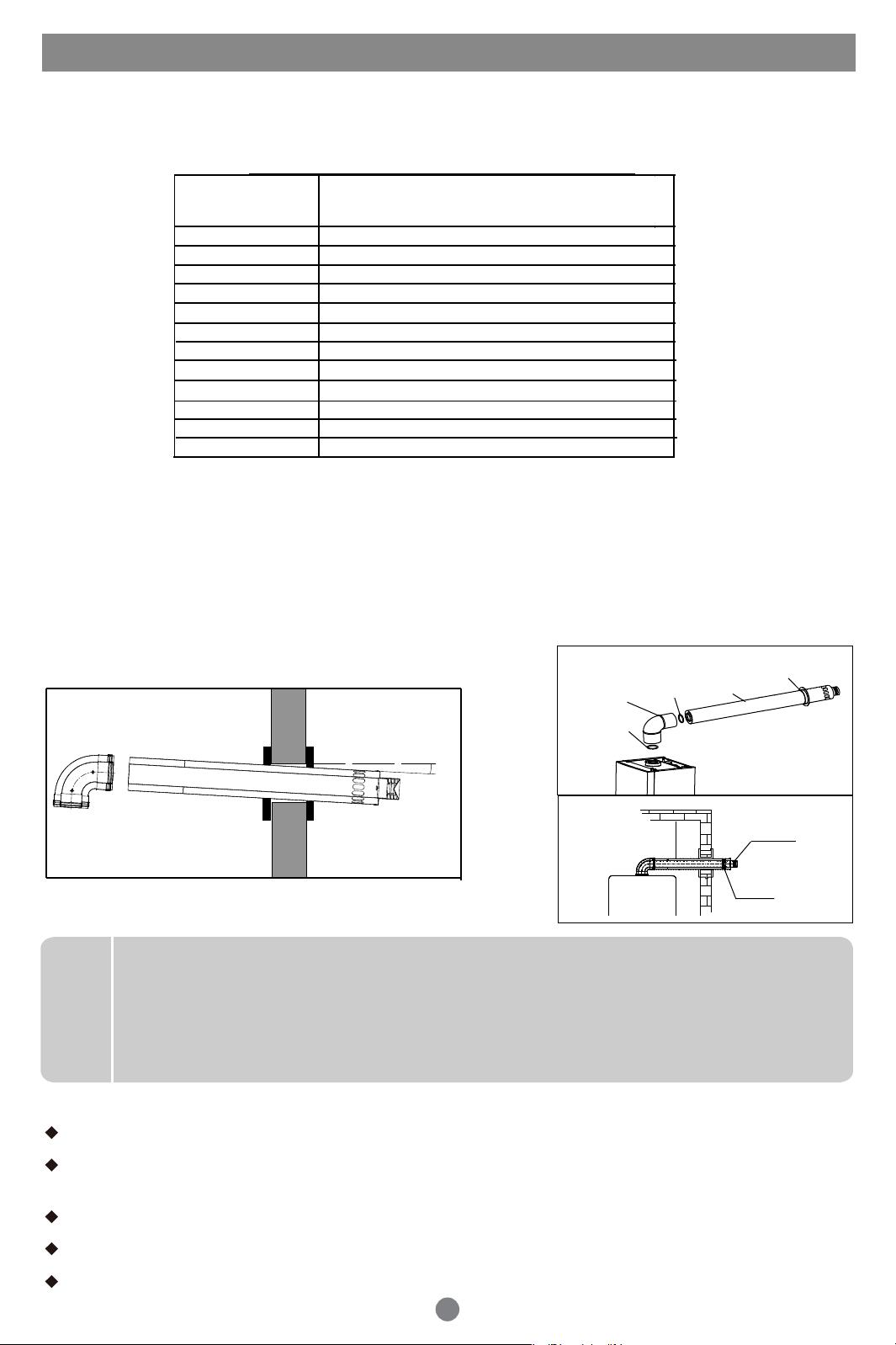

II. Инструкция по монтажу

При присоединении к дымовой трубе соблюдайте действующие федеральные и местные нормы,

стандарты, правила и рекомендации, изложенные в данном разделе.

При использовании коаксиальных систем дымоудаления придерживайтесь рекомендаций по ее длине

изложенные в таблице ниже:

2.4.2 Шаги монтажа

2.5 Проверка подключений

Обеспечить правильное расположение всех стыков трубопроводов;

Проверьте все соединения на наличие утечек;

Проверить корректность подключения и герметичность газопровода;

Проверить соединение дымохода, чтобы убедиться, что установка надежна и уплотнение не повреждено.

Открыть краны (задвижки/вентили/клапаны) на трубопроводах подачи и обратке отопительной воды,

наполнить систему отопления до давления не менее 1,5 бар；

Чтобы гарантировать функциональность и эффективность аппарата, надо предусмотреть для

горизонтальных участков воздухозабора и дымоудаления уклон не менее 3% от аппарата вниз и наружу.

Для пересечения наружной стены здания трубой (трубами) дымо-/воздуховода любой системы в стене

должно выполняться отверстие диаметром 120 мм. Зазор между наружной поверхностью трубы и

отверстием в стене (10 мм для коаксиальной системы 60/100 мм и 20 мм для раздельной системы 80 и 80 мм)

используется для придания трубе (трубам) необходимого уклона наружу и возможности демонтажа или

изменения положения. Образующийся зазор должен заделываться с внутренней и наружной стороны

стены теплоизоляцией.

1. Опасность отравления, вызванная угарным газом.

2. Если выбранное место монтажа воздухозаборника / дымоотвода выбранно не правильно

дым может попасть в здание;

3.Неправильная установка может привести к попаданию дождевой воды и повреждению

оборудования.

Опасно

Модели Длинна коакс дымохода 60/100

TechLine 2.10 Ti

TechLine 2.14 Ti

TechLine 2.18 Ti

TechLine 2.24 Ti

TechLine 1.14 Ti

TechLine 1.18 Ti

TechLine 2.28 Ti

TechLine 1.28 Ti

TechLine 2.32 Ti

TechLine 1.32 Ti

TechLine 1.40 Ti

TechLine 1.24 Ti

от 1 до 5 м
