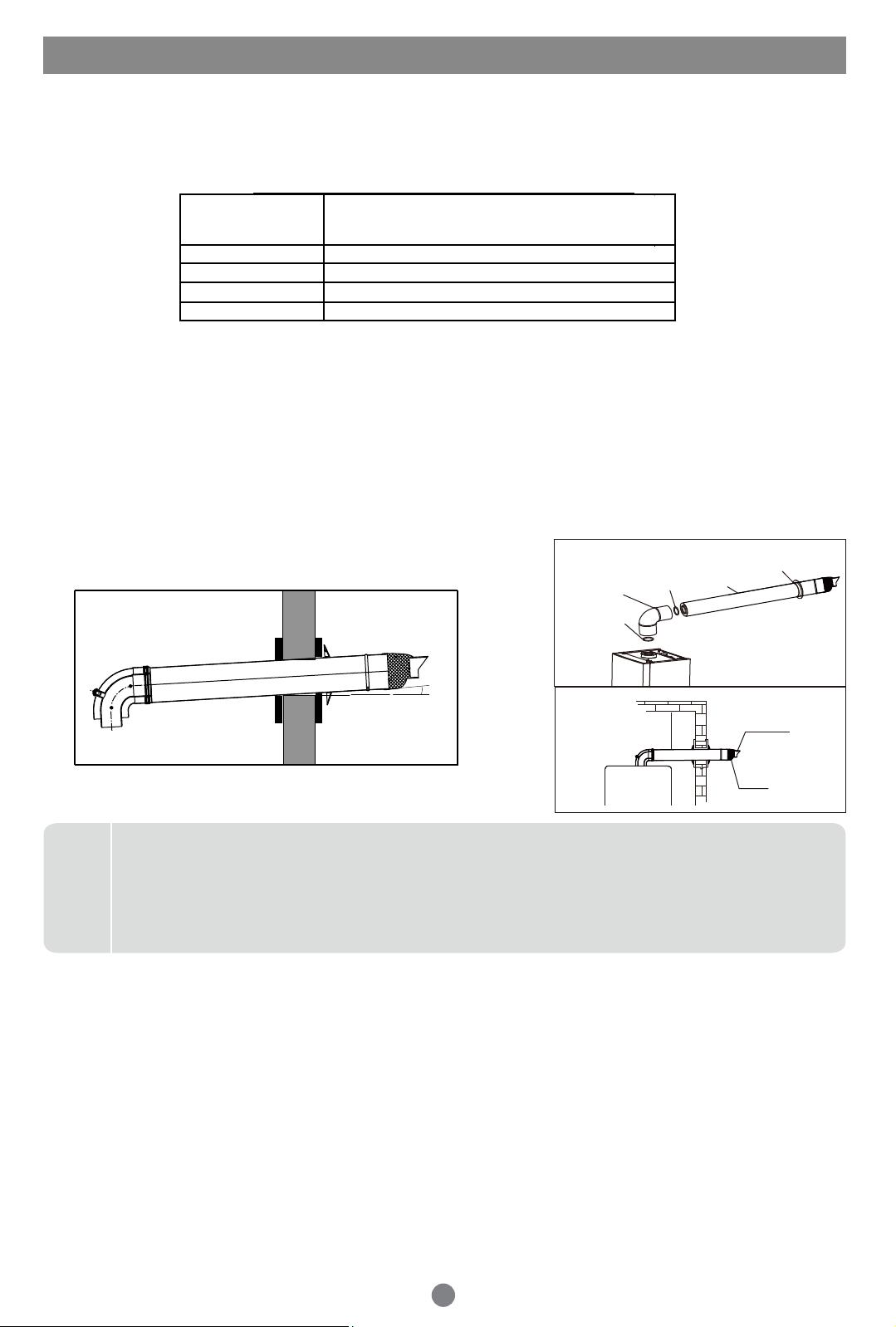

21

II. Инструкция по монтажу

При присоединении к дымовой трубе соблюдайте действующие федеральные и местные нормы,

стандарты, правила и рекомендации, изложенные в данном разделе.

При использовании коаксиальных систем дымоудаления придерживайтесь рекомендаций по ее длине

изложенные в таблице ниже:

Модели Длинна коакс дымохода 60/100

GreenLine 1.20 Ti

GreenLine 1.26 Ti

GreenLine 1.30 Ti

GreenLine 1.35 Ti

от 1 до 5 м

от 1 до 5 м

от 1 до 5 м

от 1 до 5 м

Более 10 см

Отверстие для

выпуска

дымовых газов

Воздухозаборник

Силиконовое

уплотнительн

ое кольцо

Колено

Силиконовое

уплотнительно

е кольцо

Стандартна

я дымовая

труба

Наружная резиновая

защитная втулка

2.4.2 Шаги монтажа

Для пересечения наружной стены здания дымовой трубой в стене должно выполняться отверстие

диаметром 120 мм. Зазор между наружной поверхностью трубы и отверстием в стене (10 мм для

коаксиальной системы 60/100 мм） используется для придания трубе (трубам) необходимого уклона

в сторону котла и возможности демонтажа или изменения положения. Образующийся зазор должен

заделываться с внутренней и наружной стороны стены теплоизоляцией.

1. Неправильный монтаж системы дымоудаления может привести к попаданию дымовых

газов внутрь помещения и отравлению угарным газом.

2.Неправильная установка может привести к попаданию дождевой воды и повреждению

оборудования.

Опасно

3.Температура дымовых газов превышает 110°С;

2.5 Подключение дренажной трубы конденсатоприемника

3. Соединить дренажную трубу Конденсатоприемника котла с канализационной трубой расположенной

1. Проверить, что все подключения конденсатоприемника и его труб герметичны и правильно подключены.

2. Проверить и заполнить всю систему конденсатоудаления в газовом котле чистой водопроводной водой.

3°

Внимание

Для корректной работы котла необходимо предусмотреть уклон дымовой трубы с уклоном в сторону

котла не менее 3°.

в помещении.
