I. Краткое описание газового отопительного водонагревателя

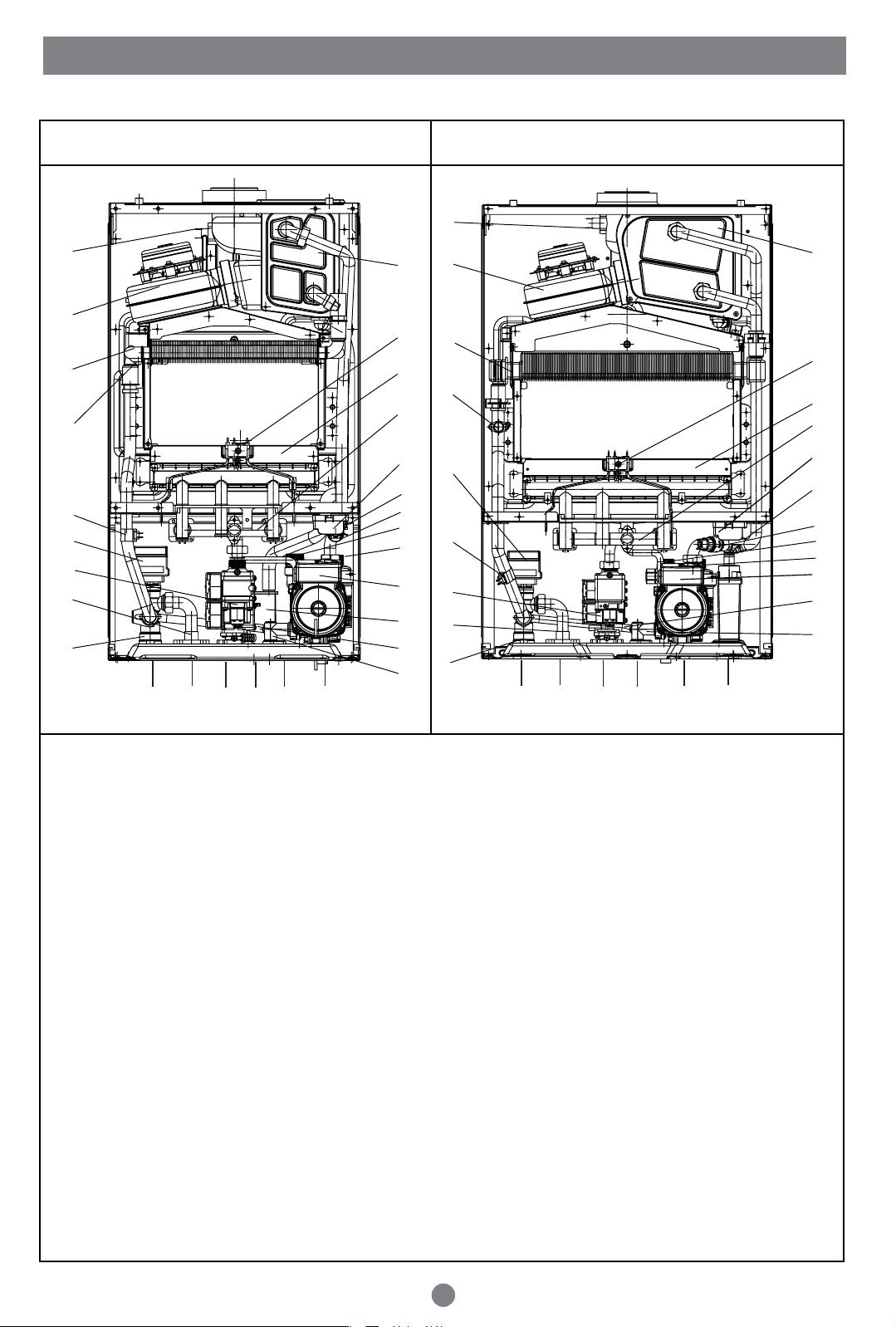

1.2 Схема
1. Выходной гидравлический блок
2. Выходной патрубок
5. NTC датчик температуры отопления на
обратной линии
3. Газовый клапан
4. Сервопривод 3-х ходового крана
6. Термостат перегрева теплообменника
7. Основной теплообменник
8. Вентилятор дымоудаления
9. Электроды розжига и контроля пламени
10. Газовая горелка
11. Газовая рампа с запорными клапанами
12. Трансформатор розжига
14. Датчик давления
13. NTC датчик температуры отопления на
подающей линии
15. Предохранительно-сбросной клапан
16. Воздухоотводчик
17. Циркуляционный насос
19. Входной гидравлический блок
18. Байпасная линия
20. Вход (обратная линия) отопление
21. Вход холодной воды
22. Вход газа
23. Подача теплоносителя в змеевик бойлера
24. Выход (подающая линия) отопление
25. Конденсатосборник
GreenLine 1.20 Ti/GreenLine 1.26 Ti/ GreenLine 1.35 Ti
26. Термостат дымового газа
27. Конденсатор
1
2
5
6
7
8
26
27
9
10
11
12
13
15
17
16
4
2021252224 23
3
14
GreenLine 1.30 Ti
1
2
3
4
5
6
7
8
27
9
10
11
12
13
14
16
17
18
19
252021222324
26
15
18
19
25
