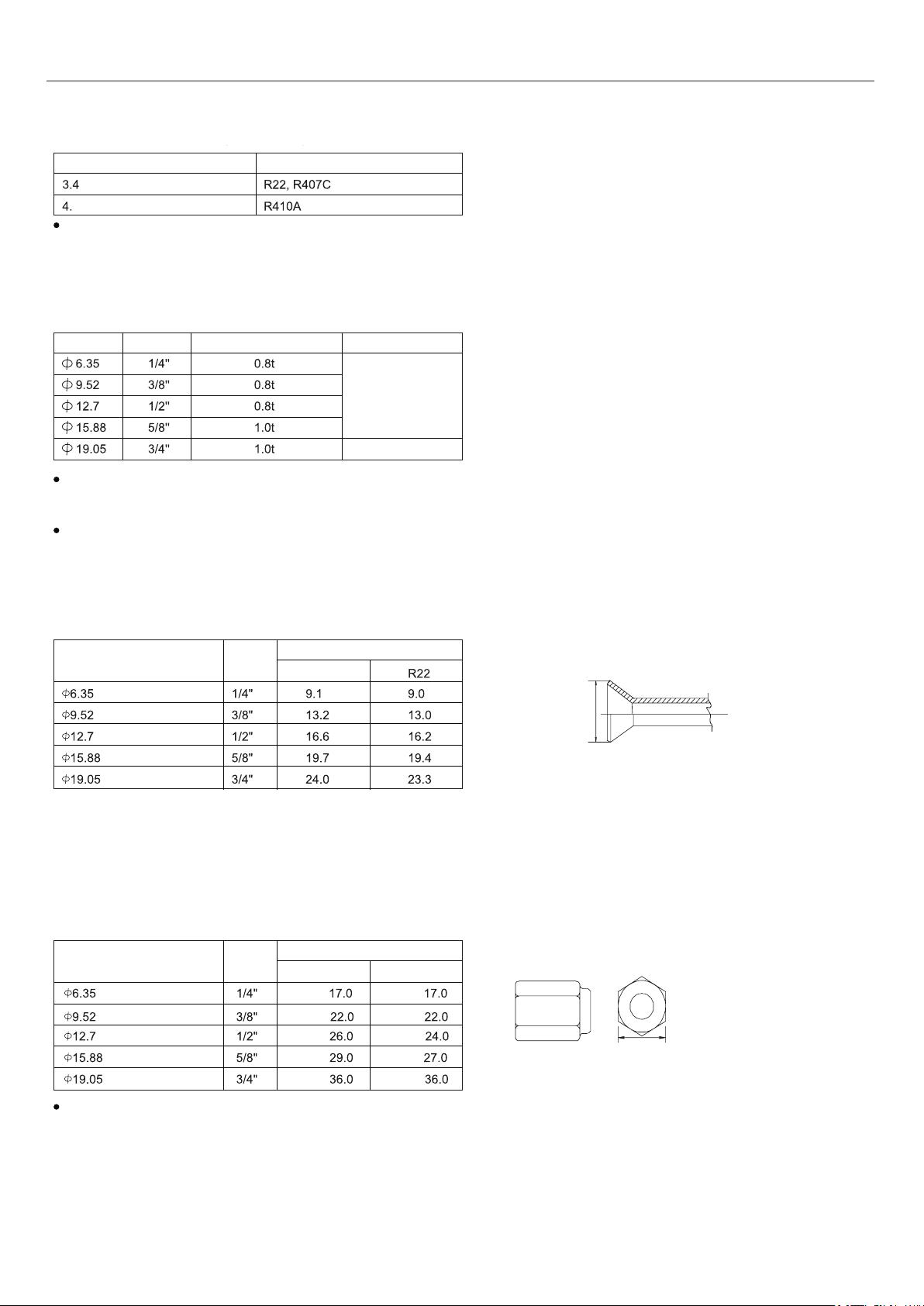

Информация, необходимая для ознакомления перед началом монтажа
3R32
R32
R32 (Тип 2)
Спецификация труб
Тип используемых медных труб (справочная информация)
Макс. рабочее давление Применяемый хладагент
МПа
МПа
Следует использовать трубы, соответствующие региональным стандартам.
Материал труб / толщина стенки трубы
Материал труб для контура хладагента: медная бесшовная труба деоксидированная фосфором; ГОСТ 21646-2003. Учитывая, что рабочее давление в
системе на хладагенте R32 выше, чем в системах с R22, радиальная толщина стенки трубы должна быть не менее той, что указана в нижеприведен-
ной таблице, чтобы обеспечить безопасность работы при использовании хладагента R32. Трубы с толщиной стенки 0.7 мм и менее использовать
нельзя.
Диаметр (мм) Диаметр (’’) Толщина трубы (мм) Тип трубы
Мягкие сгибаемые
трубы (тип О)
Полужесткие (1/2H) и
жесткие (тип H)
Несмотря на возможность использования мягких труб типа О с диаметром до Ø19.05 (3/4”) со старыми хладагентами, для систем с хладагентом
R32 следует применять трубы полужесткого типа-1/2H. Мягкие трубы типа О можно использовать, если диаметр
трубы Ø19.05 и толщина стенки 1.2мм.
В таблице приведены технические требования Японского стандарта. Используя эту таблицу как справку, можно выбрать трубы, соответствую-
щие региональным техническим требованиям.
Диаметр раструба при вальцовочном соединении (только для труб типа О)
Диаметр раструба вальцовочного соединения для систем с R32 должен быть больше, чем для систем с R22 в целях увеличения герметичности
соединения.
Диаметр раструба вальцовочного соединения (Размер А в мм).
Наружный диаметр трубы в
мм
Диаметр в
дюймах
Размер А в мм
Размер А в мм
Развальцовку трубы следует выполнять специальным расширительным инструментом для R32. При развальцовке труб с R32 с использованием
обычного расширительного инструмента, необходимо чтобы выступ медной трубки за шаблон, был в диапазоне от 1.0 до 1.5мм. Также при
использовании обычного расширительного инструмента выступающий отрезок трубы рекомендуется отмерять измерительным инструментом для
медной трубы.
Накидная гайка
Для повышения прочности соединения в системах с хладагентом R32 следует использовать накидные гайки типа 2, а не типа 1 как с R22 (см.
Таблицу). Таким образом, размер накидных гаек для некоторых диаметров труб отличается от тех, что применяются для систем с R22.
Размер B в ммНаружный диаметр трубы в
мм
Диаметр в
дюймах
Размер B
R22 (Тип 1)
В таблице приведены технические требования Японского стандарта. Используя эту таблицу как справку, можно подобрать накидные гайки,
соответствующие региональным техническим требованиям.
