Haier Coral DC AS35HPL2HRA

Данная инструкция на русском языке предназначена для кондиционера Haier Coral DC AS35HPL2HRA, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для кондиционера представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (2.9 Мб, pdf)
Страницы: Стр:
12

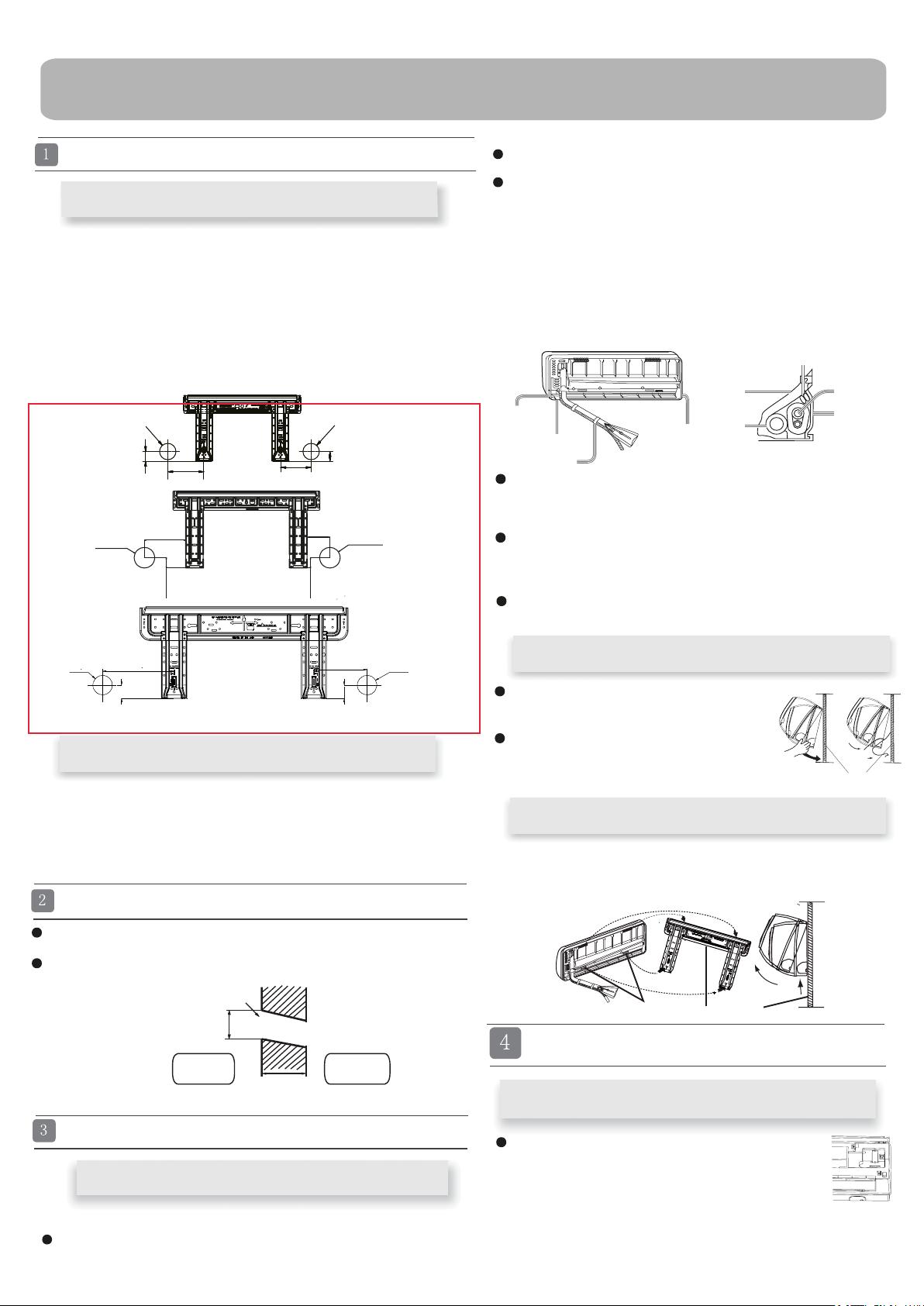

Согласно разметке выполните в стене отверстие диаметром 60мм с
небольшим уклоном вниз по направлению к наружной поверхности стены.
Установите заглушку отверстия, после чего загерметизируйте ее шпатлев-
кой.
Монтаж внутреннего блока
Крепеж монтажного шаблона на балочной
перемычке или стойке
Установка монтажного шаблона и расположение отверстий
Заглушка для
подвода труб справа
Стянуть клейкой лентой
[Другие направления подвода труб ]
Выполнение сквозного отверстия в стене
Прокладка коммуникационных линий
Монтаж внутреннего блока
[ Подвод труб сзади ]
[ Подвод труб слева или сзади с левой стороны]
Монтажный шаблон
Скобы
Теплоизоляция
Дренажный
шланг
Трубы
хладагента
Трубная
опорная
панель
Межблочный кабель
Внутри
помещения Снаружи
Ø60мм
Отверстие в стене
Толщина стены
Стенное отверстие в разрезе
Стандартная установка монтажного шаблона на
стене
Фиксация внутреннего блока на монтажном
шаблоне
Снятие внутреннего блока с монтажного шаблона
Подключение межблочного кабеля
Снятие крышки электрической коробки
1. Расположите по уровню монтажный шаблон на стене, учитывая
местонахождение в стенной конструкции балочных перемычек и стоек.
Временно закрепите шаблон на стене одним винтом.
2.
3.
Еще раз проверьте уровень расположения шаблона, подвесив нить с
грузом в центральной верхней точке шаблона. Убедившись в
правильности расположения монтажного шаблона, надежно закрепите
его на стене с помощью входящего в комплект поставки винта.
Используя рулетку, отметьте на стене месторасположение стенного
отверстия А/C.
1. Надежно закрепите на балочной перемычке или стойке прочную планку
(приобретается отдельно). Затем установите на этой планке монтажный
шаблон.
2. Далее следуйте инструкциям, приведенным в предыдущем разделе
«Стандартная установка монтажной пластины-шаблона на стене».
Проложите соединительные трубы хладагента и дренажный шланг, а затем
стяните их лентой.
При подводе труб слева вырежьте кусачками в корпусе блока
имеющуюся заглушку для соответствующего отверстия.
При подводе труб сзади с левой стороны блока: согните трубы по
направлению к маркировке соответствующего отверстия. Маркировка
выполнена на теплоизоляции блока.
1. Вставьте дренажный шланг в гнездо теплоизоляции внутреннего
блока.
2. Пропустите межблочный кабель от наружного блока к отверстию в
тыльной части корпуса внутреннего блока. Выведите кабель с
лицевой стороны. Подсоедините кабель.
3. Смажьте поверхность развальцованных фасок труб холодильным
маслом, а затем соедините трубы. Плотно покройте соединение
труб теплоизоляцией и стяните клейкой лентой.
Заглушка для
подвода труб сзади
Заглушка для
подвода труб слева
Межблочный кабель и дренажный шланг свяжите в пучок с трубами
хладагента, используя изоляционную ленту.
Вырежьте кусачками имеющуюся заглушку в корпусе блока в
соответствии с выбранным направлением подвода труб. Согните
трубы, направляя их к отверстию в стене. Соблюдайте осторож-
ность, чтобы при сгибе избежать заломов труб.
Подсоедините межблочный кабель, а затем вытяните его и
подведите к теплоизоляции соединительного пучка.
Повесьте блок на монтажном шаблоне, используя
верхние пазы. Подвигайте блок в стороны, чтобы
убедиться в его надежной фиксации.
Для того, чтобы зафиксировать блок на монтаж-
ном шаблоне, приподнимите блок, удерживая его
снизу наклонно, а затем потяните его перпендику-
лярно вниз.
Монтажный шаблон
При необходимости снятия внутреннего блока с монтажного шаблона
приподнимите блок рукой так, чтобы высвободить крепежные скобы.
Затем слегка потяните низ корпуса вверх и на себя. Приподнимайте
блок наклонно до тех пор, пока он не отсоединится от монтажного
шаблона.
Снимите крышку электрической секции, расположенную
в правом нижнем углу внутреннего блока, а затем
снимите планку кабельного зажима, вывинтив фиксиру-
ющие винты.
AS20HPL2HRA
AS25HPL2HRA
AS35HPL2HRA
A=130мм
C=110мм
35mm
35mm
B=
Ø
60мм B=
Ø
60мм
20T/20P
35мм
35мм
B=
Ø
60мм
B=
Ø
60мм
A=140мм C=77мм
35T/35P
AS20PHP3HRA
AS25PHP3HRA
AS35PHP3HRA
AS50HPL2HRA
B=Ø60мм A=195мм C=165мм B=Ø60мм
D=41,5мм
D=41,5мм
50T/50P
AS50PHP3HRA
AS70PHP3HRA
AS70HPL2HRA
