39
Для удобства монтажа, демонтажа котла, все соединения трубопроводов с котлом
должны быть разъёмными.
Для осуществления ТО котла, рекомендуется перед присоединительными
патрубками котла установить (смонтировать) запорные краны, которые должны быть
расположены так, чтобы их поворотные ручки были доступны (См. Рис. 22).
Габаритные размеры присоединительных патрубков котла указаны в таблице с ТХ
(См. Табл. 1 и 2)
После подключения котла к трубам, заполнения системы отопления теплоносителем
(ОВ) и подаче хозяйственной воды (ХВС) в котёл необходимо проверить
герметичность мест соединений.
В случае обнаружения протечек необходимо подтянуть места соединений.
Во избежание повреждений не прикладывайте чрезмерных усилий при затяжке.
Также рекомендуется осмотреть места соединения труб водяной арматуры в самом
котле, так как возможно нарушение их герметичности из-за причин стороннего
характера (несоблюдения условий транспортировки и/или хранения).
Трубы СО должны проходить через внутренние отапливаемые помещения,
в ином случае при использовании ОВ в качестве теплоносителя возможно её
замерзание при отрицательной температуре окружающего воздуха.
При необходимости рекомендуется теплоизолировать трубы СО не несущие
функцию теплоотдачи, а так же водопроводные трубы системы ГВС.
9.7.2 Монтаж труб системы отопления
Трубопроводы систем внутреннего теплоснабжения следует предусматривать
из стальных, медных, латунных, полимерных (в том числе металлополимерных) труб,
разрешённых к применению в строительстве.
Настоятельно рекомендуется на обратном трубопроводе СО, на входе ОВ в котёл
установить косой сетчатый фильтр для очистки ОВ от нежелательных примесей
и отложений (См. Рис. 22). Рекомендуется устанавливать фильтр с сеткой
(фильтрующим элементом), у которой размеры ячеек 300-500 микрон.

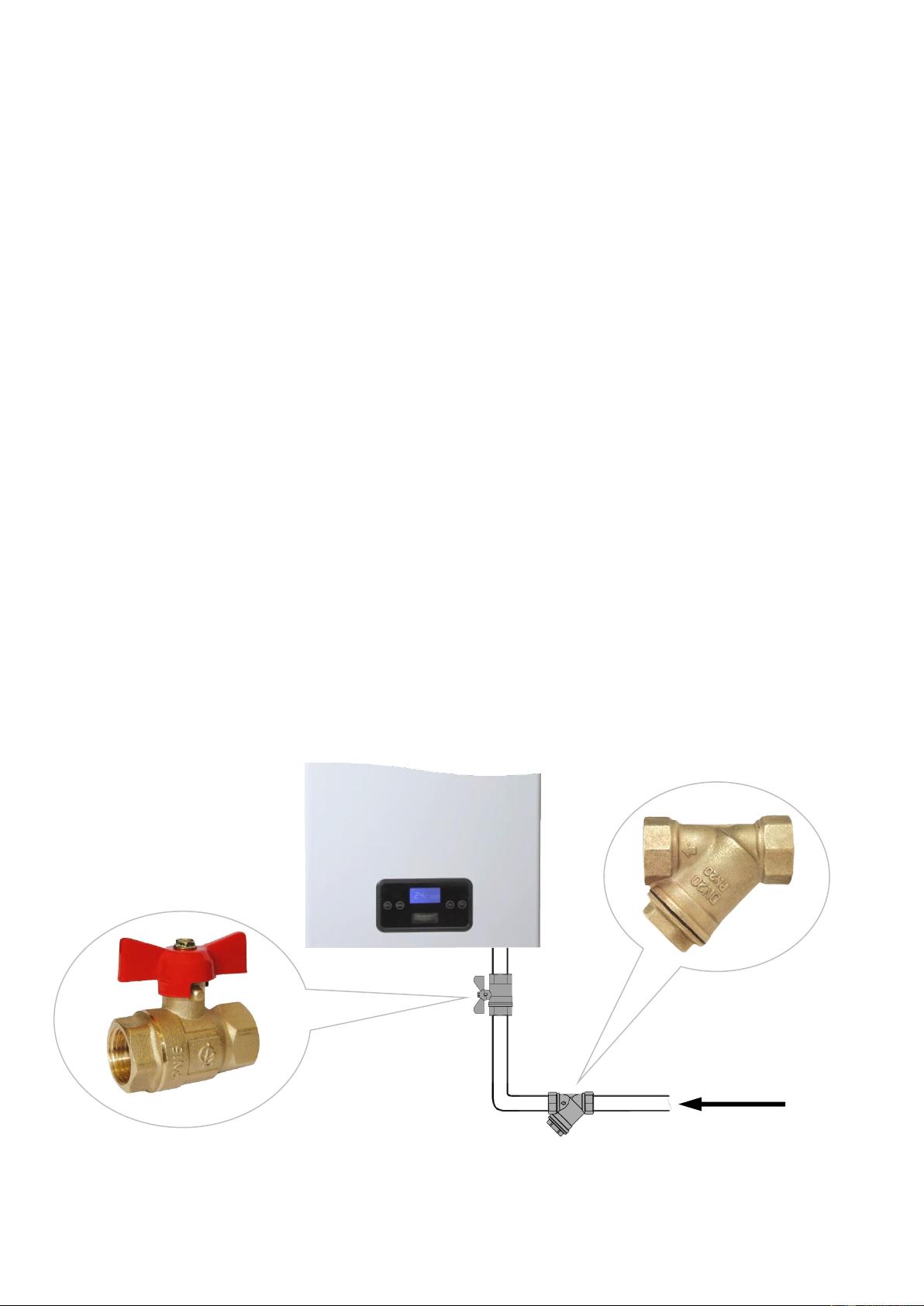

Рис. 22 Монтаж труб системы отопления и водоснабжения
1. запорный кран; 2. косой фильтр «грязевик».
