Arderia D Atmo

Данная инструкция на русском языке предназначена для отопительного котла Arderia D Atmo, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для отопительного котла представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Страницы: Стр:
15

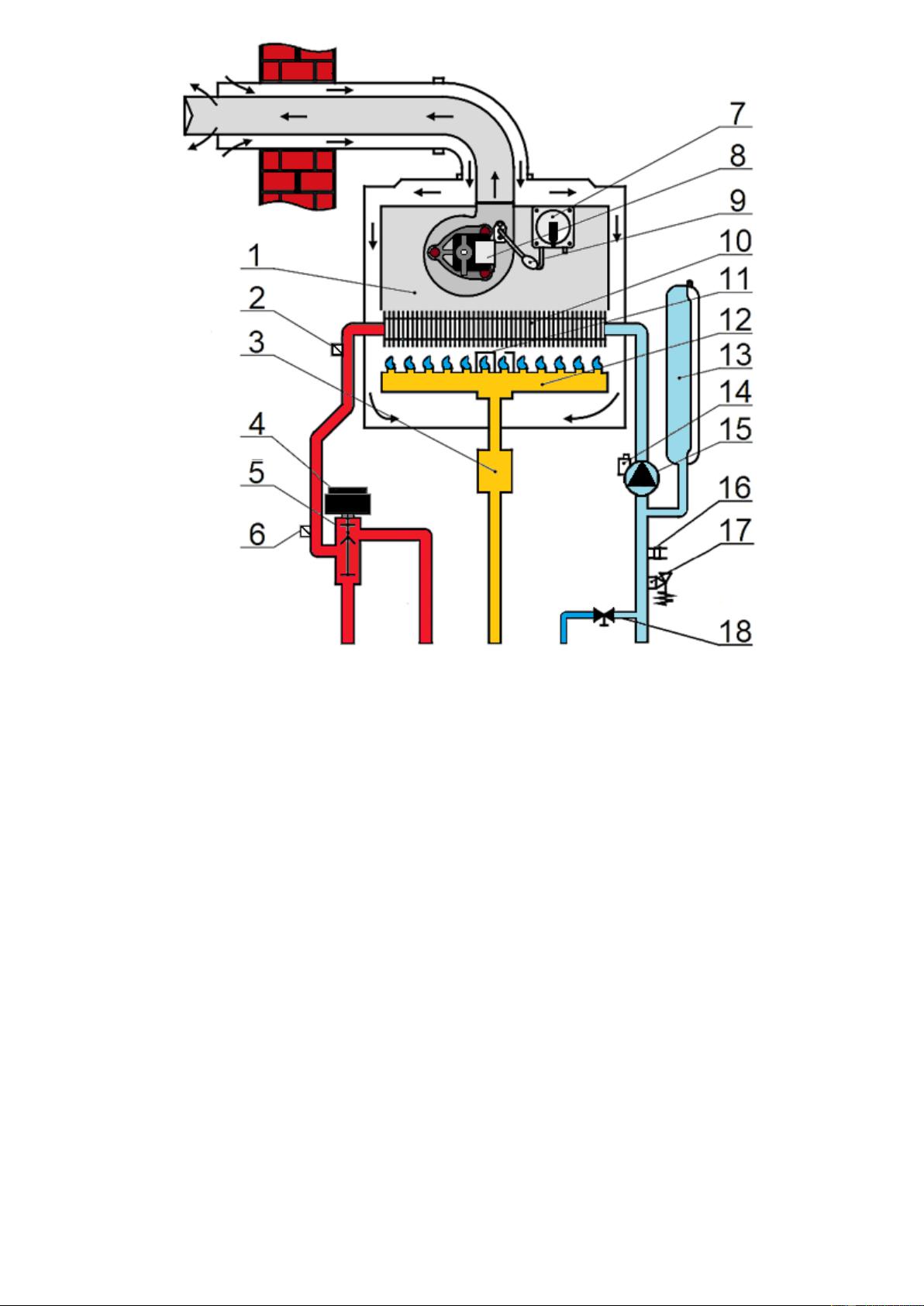

Рис. 3 Функциональная схема котла серии Arderia SB
ВНИМАНИЕ! котёл Arderia S поставляется без встроенного трёхходового крана
1.
Камера сгорания (закрытого типа)
10.
Теплообменник ОВ
2.
Датчик по перегреву ОВ (STB),
предохранительный термостат
11.
Электроды розжига и ионизации
3.
Газовая арматура (газовые клапана)
12.
Горелка
4.
Сервопривод (мотор)
трёхходового крана
13.
Расширительный бак (экспанзомат)
5.
Трёхходовой кран
14.
Автоматический воздухоотводчик
6.
Датчик температуры ОВ (NTC)
15.
Циркуляционный насос
7.
Датчик давления воздуха (APS)
маностат
16.
Датчик давления ОВ (0,5 бар)
8.
Вентилятор (дымосос)
17.
Автоматический предохранительный
клапан сброса давления ОВ (3 бара)
9.
Конденсатосборник
18.
Кран подпитки СО
Газ
Вход
ХВС
Вход ОВ
(обратка)
Выход ОВ
(подача)
Выход ОВ
(бойлер)
Страницы: Стр: 14
