Zigmund & Shtain MN 199.61 B

Данная инструкция на русском языке предназначена для варочной поверхности Zigmund & Shtain MN 199.61 B, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для варочной поверхности представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (780.5 Кб, pdf)
Страницы: Стр:
• Расстояние между нижней частью прибора и любой поверхностью под ним должно
составлять не менее 25 мм.
• Варочная панель может быть установлена над духовым шкафом, только если он
оснащен системой принудительной вентиляции.
• При установке совместно с духовым шкафом соблюдайте размеры, указанные в
инструкции по установке духового шкафа. Размеры выреза должны
соответствовать указанным выше данным.
УСТАНОВКА ПРИБОРА
Снимите решетки, крышки конфорок и рассекатели пламени, затем осторожно
переверните прибор и положите его на мягкую поверхность. Выполняйте эту
операцию аккуратно, чтобы не повредить устройство розжига и контроля пламени.
Приклейте уплотнитель из комплекта поставки по краю прибора.
Не оставляйте промежутков между частями уплотнителя и прокладывайте его
внахлест.
Толщина уплотнителя - 3 мм. Ширина уплотнителя - 10 мм.
ВНИМАНИЕ!!! Не используйте для герметизации устройства силиконовый герметик.
Это может затруднить извлечение прибора из выреза в будущем, например при
необходимости выполнения его технического обслуживания или ремонта.

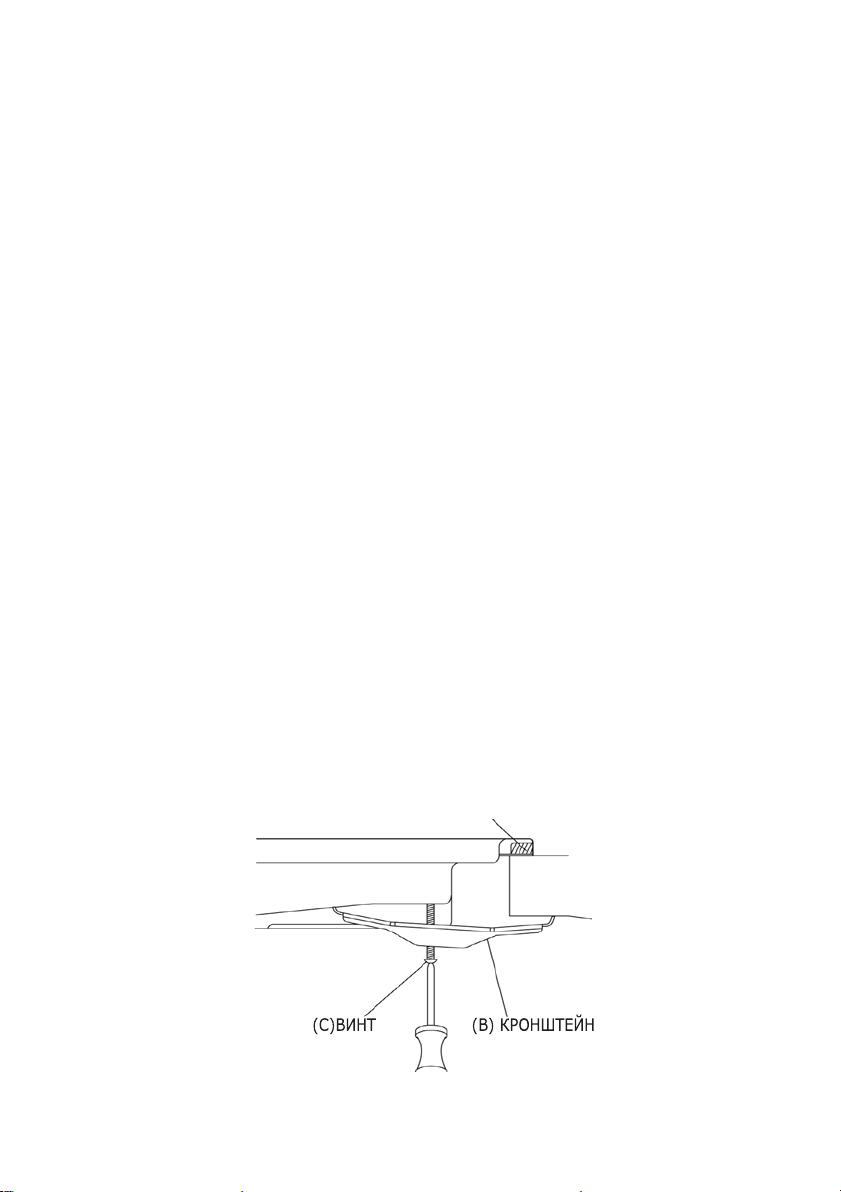

Поместите кронштейн (В) над отверстиями, которые соответствуют размеру винтов. В
каждом углу варочной панели (Н) есть один комплект отверстий для винтов. Слегка
затяните винт (С) через кронштейн (В) так, чтобы кронштейн был прикреплен к
варочной панели, но при этом еще имелась возможность регулировки его положения.
Осторожно переверните варочную панель снова и затем аккуратно вставьте ее в
отверстие вырезанного проема.
Отрегулируйте кронштейны в нижней части варочной панели с учетом особенностей
вашей столешницы. Затем полностью затяните винты (С), прочно зафиксировав
варочную панель.
УПЛОТНИТЕЛЬНАЯ ЛЕНТА
ПОДКЛЮЧЕНИЕ К ГАЗОПРОВОДУ
Страницы: Стр: 20
