Zigmund & Shtain MN 197.61 I

Данная инструкция на русском языке предназначена для варочной поверхности Zigmund & Shtain MN 197.61 I, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для варочной поверхности представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.4 Мб, pdf)
Страницы: Стр:
12

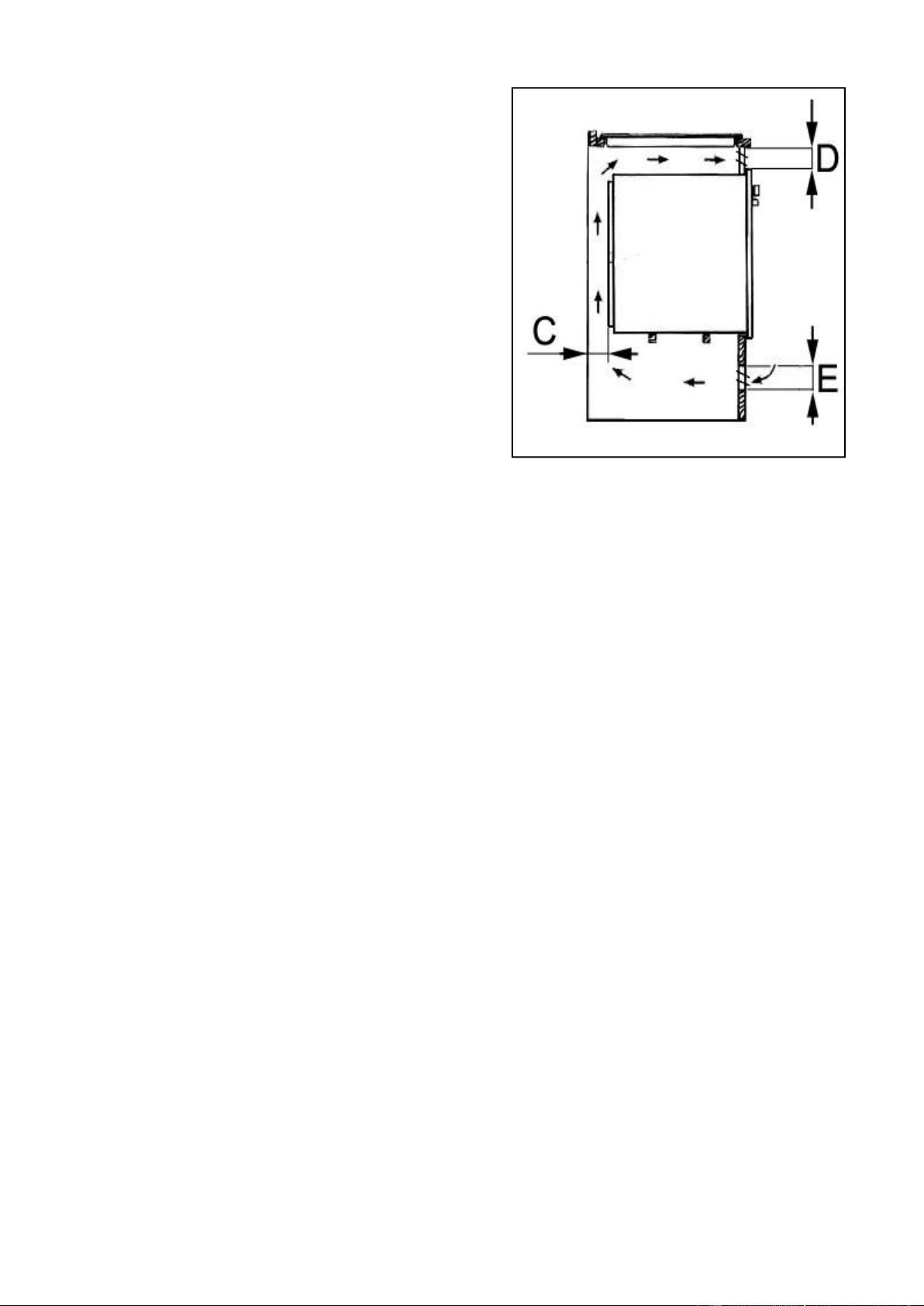

Прежде чем монтировать газовую варочную
поверхность в подготовленную для нее нишу (см.
рис. 6) необходимо прикрепить прилагаемую
клеящуюся уплотнительную прокладку Спо
нижнему краю варочной поверхности.
Крепить прокладку необходимо равномерно по
всему периметру, не допуская ни разрывов, ни
наложений. Для этого снимите поддерживающие
решетки для посуды, колпачки и рассекатели
горелок и переверните газовую варочную
поверхность, следя за тем, чтобы не повредить
свечи розжига и термоэлементы «газ-контроля».
Приклейте уплотнительную прокладку Спо
углублению нижнего края газовой варочной
поверхности.
Поместите варочную поверхность в
подготовленную для нее нишу ровно посередине,
придерживая ее снизу. Затем нажмите на нее вниз
так, чтобы газовая варочная поверхность
устойчиво опиралась на мебель.
Рис. 8
Эту операцию удобнее выполнять вдвоем, чтобы не сместить уплотнительную прокладку
С.
Закрепите газовую варочную поверхность к корпусу столешницы с помощью входящих в
комплект поставки скоб Аи шурупов В.
Если изолирующая уплотнительная прокладка С поставлена правильно, она обеспечит
полную защиту от проникновения жидкости под газовую варочную поверхность. Это
особенно актуально при проведении работ по очистке и уходу за варочной поверхностью.
Подключение к системе газоснабжения
Газовое оборудование подключается исключительно представителем
государственной газовой службы Вашего района. О подключении газового
оборудования должен быть составлен акт на фирменном бланке в двух
экземплярах, один из которых должен остаться у пользователя.
Подключение подачи газа должно выполняться в соответствии с действующими нормами
страны, где устанавливается газовая варочная поверхность, квалифицированными
специалистами.
На конце подводящего трубопровода необходимо предусмотреть установку
предохранительного крана.
Данное оборудование прошло заводские приемочные испытания и настроено на работу с
газом того типа, который указан на паспортной табличке. Эта табличка находится на
тыльной стороне газовой варочной поверхности рядом с присоединительным
газопроводом.
Удостоверьтесь в соответствии типа подаваемого газа типу газа, указанного в паспортной
табличке.
Если такое соответствие отсутствует следуйте указаниям, приведенным в пункте
«Настройка на различные типы газа».
Для обеспечения максимальной отдачи и минимального расхода следите за тем, чтобы
давление подачи газа соответствовало следующим значениям:
магистральный: G20 — 20 mbar, сжиженный: G30 — (28— 30) mbar, G31 — 37
mbar,
или было близко к ним.
В случае если давление используемого газа отличается от рекомендованных значений
(или подвергается колебаниям), необходимо установить на входном трубопроводе
соответствующий регулятор давления.
Страницы: Стр: 12
