УСТАНОВКА ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТИ
ВНИМАНИЕ!
Инструкция по установке должна
использоваться только
квалифицированным персоналом.
Оборудование должно быть установлено
правильно в соответствии с действующими
стандартами.
Поверхность для встраивания должна
выдерживать температуру до 100°С.
Любые действия нужно выполнять с
оборудованием, отключенным от газовой
магистрали и электросети.
Удаление побочных продуктов сгорания
и место установки
Оборудование должно быть установлено и
использоваться в подходящей среде и в
соответствии с действующими стандартами.
Установщик должен соблюдать имеющиеся
законы относительно вентиляции и удаления
побочных продуктов сгорания. Помните, что
объем воздуха, требуемый для сгорания газа, рис. 5
составляет 2 м3/час на киловатт мощности горелок.
Удаление побочных продуктов сгорания
Газовое оборудование выделяет побочные продукты сгорания, которые необходимо

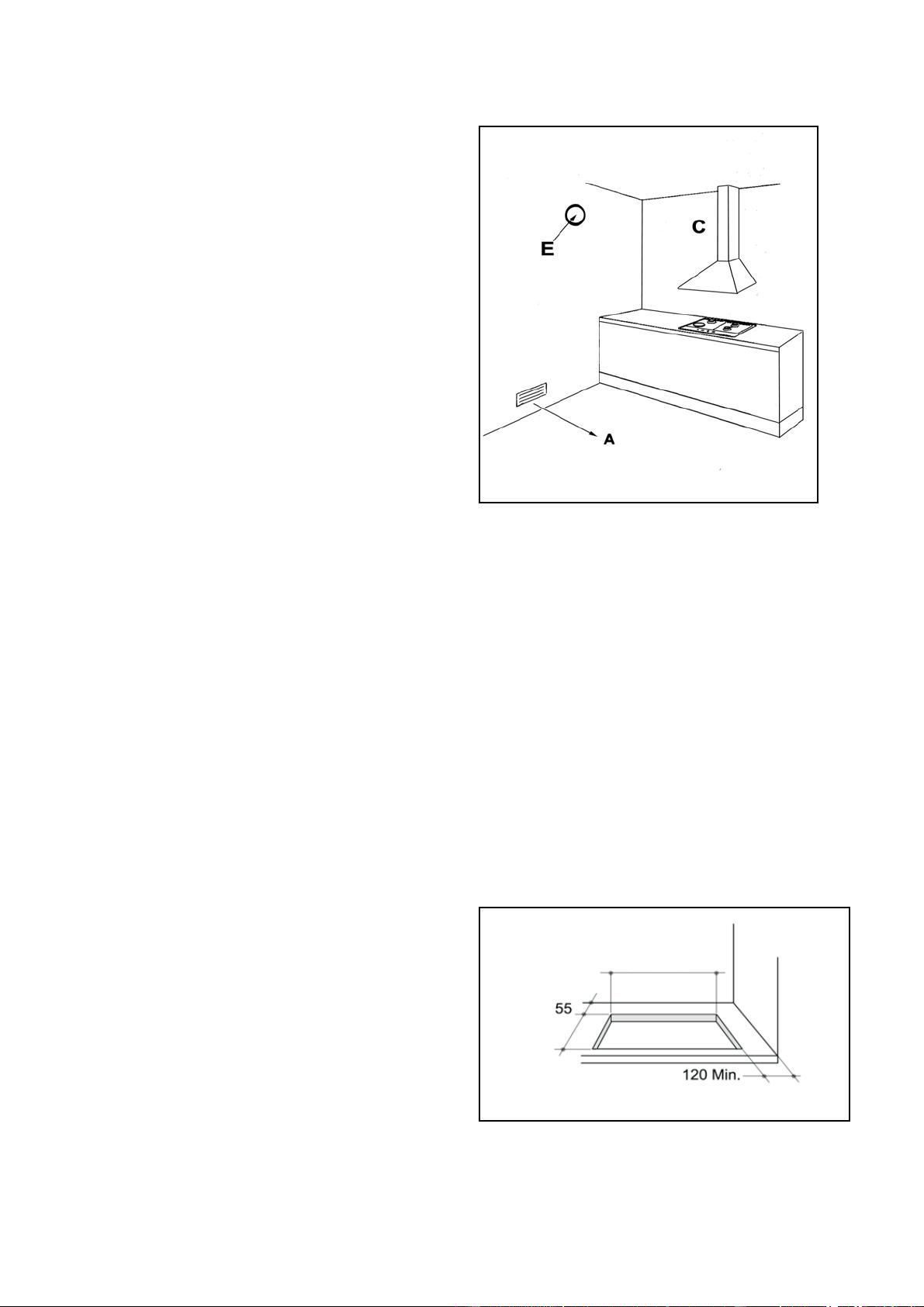

удалять с помощью вентиляции и через кухонную вытяжку (см. рис. 5).
На рис. 5 показаны следующие компоненты:
А — Естественный приток воздуха.
Е — Вентиляция.
С — Кухонная вытяжка для удаления продуктов сгорания.
Примечание: минимальное расстояние между газовой варочной поверхностью
и вытяжкой должно быть не менее 750 мм.
Область установки
Газовое оборудование должно быть
установлено в месте с естественным
притоком воздуха, необходимого для
сгорания газа (стандарты UNI-CIG 7129 и
7131). При этом должны соблюдаться все
нормы и правила установки бытового
газового оборудования, предусмотренные в
стране, где приобретено и устанавливается
данное оборудование.
Газовая варочная поверхность может быть
установлена в любую кухонную мебель,
которая способ на противостоять высокой
температуре. Размеры ниши-выреза, которая
будет сделана в поверхности корпуса мебели Рис. 6
(столешнице) и минимальные расстояния между
задней частью и прилегающими с боков поверхностями обозначены на рис. 6. На рис. 7,
показана схема крепления газовой варочной поверхности к столешнице.
552
470
