Подключение к системе газоснабжения

Газовое оборудование подключается исключительно представителем

государственной газовой службы Вашего района. О подключении газового

оборудования должен быть составлен акт на фирменном бланке в двух

экземплярах, один из которых должен остаться у пользователя.

Подключение подачи газа должно выполняться в соответствии с действующими

нормами страны, где устанавливается газовая варочная поверхность,

квалифицированными специалистами.

На конце подводящего трубопровода необходимо предусмотреть установку

предохранительного крана.

Данное оборудование прошло заводские приемочные испытания и настроено на работу

с газом того типа, который указан на паспортной табличке. Эта табличка находится на

тыльной стороне газовой варочной поверхности рядом с присоединительным

газопроводом.

Удостоверьтесь в соответствии типа подаваемого газа типу газа, указанного в

паспортной табличке.

Если такое соответствие отсутствует следуйте указаниям, приведенным в пункте

«Настройка на различные типы газа».

Для обеспечения максимальной отдачи и минимального расхода следите за тем, чтобы

давление подачи газа соответствовало следующим значениям:

магистральный: G20 — 20 mbar, сжиженный: G30 — (28— 30) mbar, G31 — 37

mbar,

или было близко к ним.

В случае если давление используемого газа отличается от рекомендованных значений

(или подвергается колебаниям), необходимо установить на входном трубопроводе

соответствующий регулятор давления.

Выполните подключение к системе газоснабжения, пользуясь жесткой металлической

трубой и муфтами, или посредством гибкой трубы из нержавеющей стали,

соответствующими действующим нормам. Проследите за тем, чтобы используемые

гибкие металлические трубы не входили в контакт с перемещающимися частями, не

были зажаты и не были повреждены.

Присоединительный газопровод газовой варочной поверхности имеет наружную резьбу

1/2". Выполняйте подключение, стараясь исключить любое силовое воздействие на

варочную поверхность.

ВНИМАНИЕ!

По завершению установки обязательно проверьте герметичность соединений,

пользуясь мыльным раствором.

ЗАПРЕЩАЕТСЯ выполнять такого рода проверку при включенном пламени.

Подключение к электросети

Данное оборудование предназначено для работы при однофазном напряжении

питания 220—230 В~, 50 Гц. Подключение должно выполняться в соответствии

с действующими нормами и предписаниями действующих законов.

Вилка и шнур, используемые для подключения, должны соответствовать

стандартам и выдерживать мощность, потребляемую оборудованием.

Заземляющий провод (желто-зеленый) не должен размыкаться выключателем.

В любом случае питающий шнур должен располагаться таким образом, чтобы ни в

одной его точке не достигалась температура на 50°С выше температуры окружающей.

ВНИМАНИЕ!

Не используйте бытовые удлинители и т.п. для соединения с сетью, поскольку

они могут перегреться и воспламениться.

Оборудование обязательно должно быть заземлено. Изготовитель не несет

никакой ответственности, если это условие не выполнено.

При повреждении электрического шнура, его замену должен производить

квалифицированный специалист сервисной службы.

В случае замены шнура питания необходимо использовать только шнуры,

обеспечивающие работу при имеющейся нагрузке и температуре эксплуатации. Кроме

того, необходимо, чтобы провод заземления (желто-зеленый) был на 20 мм длиннее,

чем другие. На данном оборудовании применяется шнур сечением: 3 х 0,75 мм2 .

НАСТРОЙКА НА РАЗЛИЧНЫЕ ТИПЫ ГАЗА

Если тип газа, который Вы будете использовать, отличается от того, на который

настроена Ваша газовая варочная поверхность (см. маркировку на нижней стороне

газовой варочной поверхности), необходимо заменить газовые жиклеры. Делают это

следующим образом:

• Снимите поддерживающие решетки для посуды и выньте рассекатели горелок с

колпачками из гнезд;

• Выверните жиклеры «J» (см. рис. 9) торцевым ключом на 7 мм и замените их

подходящими (см. таблицу

«Диаметры жиклеров, мм»). Жиклеры маркируются указанием диаметра отверстия в

миллиметрах в верхней части жиклера;

• Аккуратно соберите все компоненты газовой варочной поверхности в обратном

порядке.

Напоминаем: если давление газа отличается от указанного в таблице,

необходимо установить подходящий регулятор давления в соответствии с

местными стандартами пользования газовой сетью.

Регулировка поступления воздуха в горелки

Такая регулировка не требуется.

Регулировка минимального

пламени

Эта регулировка производится

после замены жиклеров или при

необходимости.

Последовательность действий при

регулировке следующая:

• Зажгите горелку и поверните

ручку управления газовой

горелкой до положения

«Минимальное пламя»

• Снимите ручку управления с

вентиля.

• Вставьте маленькую отвертку с

плоским жалом в стержень

вентиля (см. рис. 9). В вентилях,

оборудованных

предохранительным клапаном

системы «газ-контроль»,

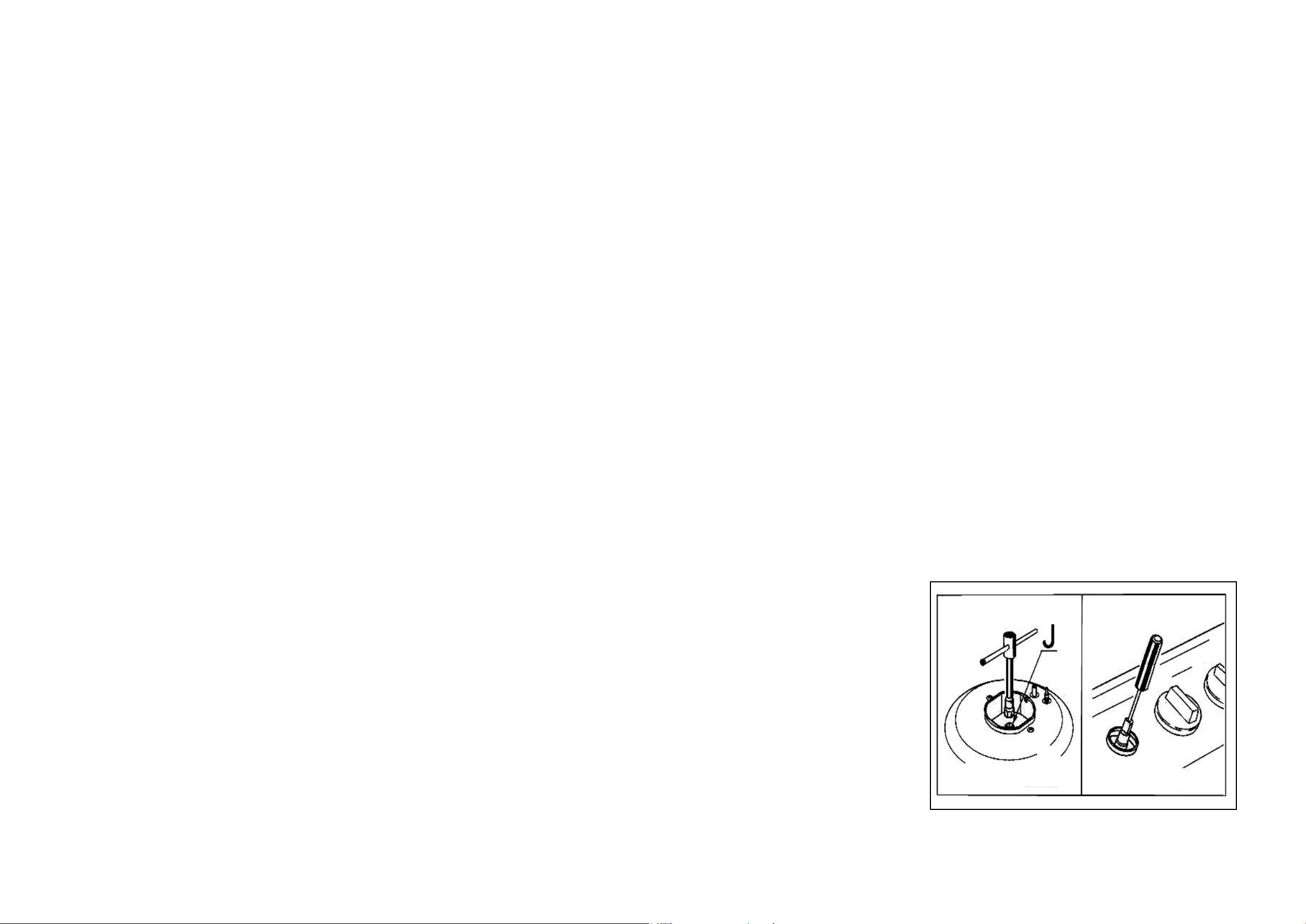

регулировочный винт может Рис. 9

находиться снаружи стержня вентиля.
