5

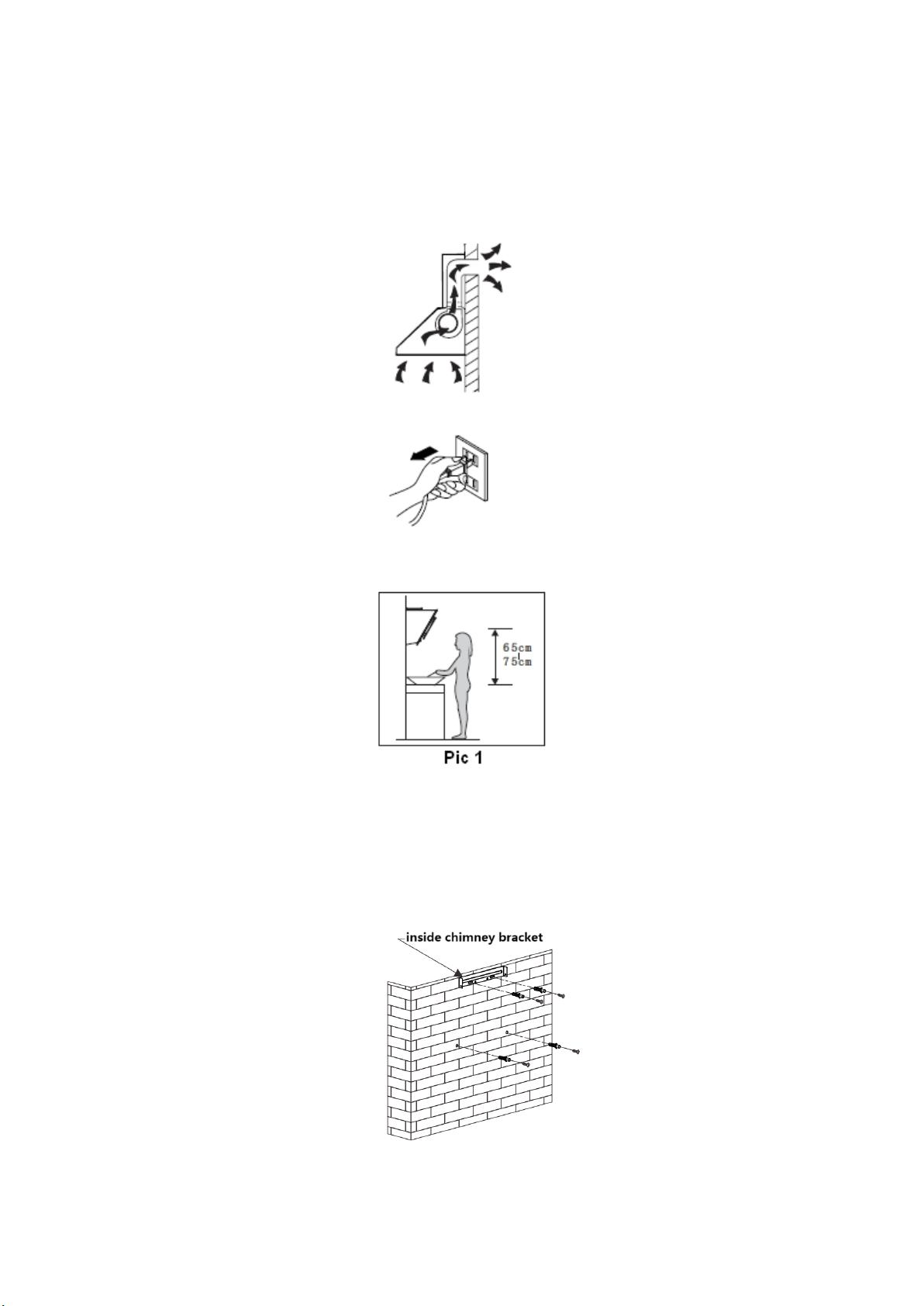

МОНТАЖ
Если у вас есть возможность подключения к центральной вентиляции, вытяжку
можно подключить, как показано на рисунке ниже, с помощью воздуховода (эмаль,
алюминий, гибкая труба или негорючий материал с внутренним диаметром 150 мм).
1. Перед установкой выключите устройство и отсоедините его от розетки.
2. Для достижения наилучшего эффекта вытяжку следует размещать на расстоянии 65–
75 см над варочной поверхностью. См. рис. 1.
3. После определения высоты вытяжки измерьте положение отверстий для
подвешивания вытяжки и внутреннего кронштейна дымохода и просверлите 4φ8
отверстий. Закрепите воздуховод и крепежные винты на стене. Установленные
крепежные винты должны выходить за пределы стены на 3-5 мм, чтобы можно было
повесить вытяжку. Фиксированное положение воздуховода- это самое высокое место
воздуховода См. рис. 2.
Рис2
