Данная инструкция на русском языке предназначена для варочной поверхности Zigmund & Shtain GN 128.61 W, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для варочной поверхности представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.3 Мб, pdf)
Страницы: Стр:
7
УПРАВЛЕНИЕ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТЬЮ
Поток газа к горелкам (мощность горелок)
регулируется ручками управления газовыми
горелками (рис. 2), которые, в свою очередь,
управляют кранами.
Символы пламени «Максимальное пламя»,
«Минимальное пламя» и символ «Выключено»
нанесены на варочной панели возле ручек управления
Рядом с символом «Максимальное пламя» нанесен
символ «искры розжига», что свидетельствует об
оборудовании моделей автоматической системой
электророзжига.
Внимание! Все рабочие положения ручки
управления должны выбираться в интервале между символами «Максимальное
пламя» и «Минимальное пламя». Между этими положениями осуществляется
плавная регулировка непрерывной, устойчивой подачи газа к горелкам. Ни в
коем случае не выбирайте рабочее положение в интервале между символами
«Максимальное пламя» и «Выключено» .
С целью удобства контроля величины пламени горелки, зажигайте
газ до того, как ставить на решетку емкость для приготовления
пищи.
На модели, рассматриваемой в данной инструкции, установлены
газовые горелки с электроподжигом, и системой защиты от утечки

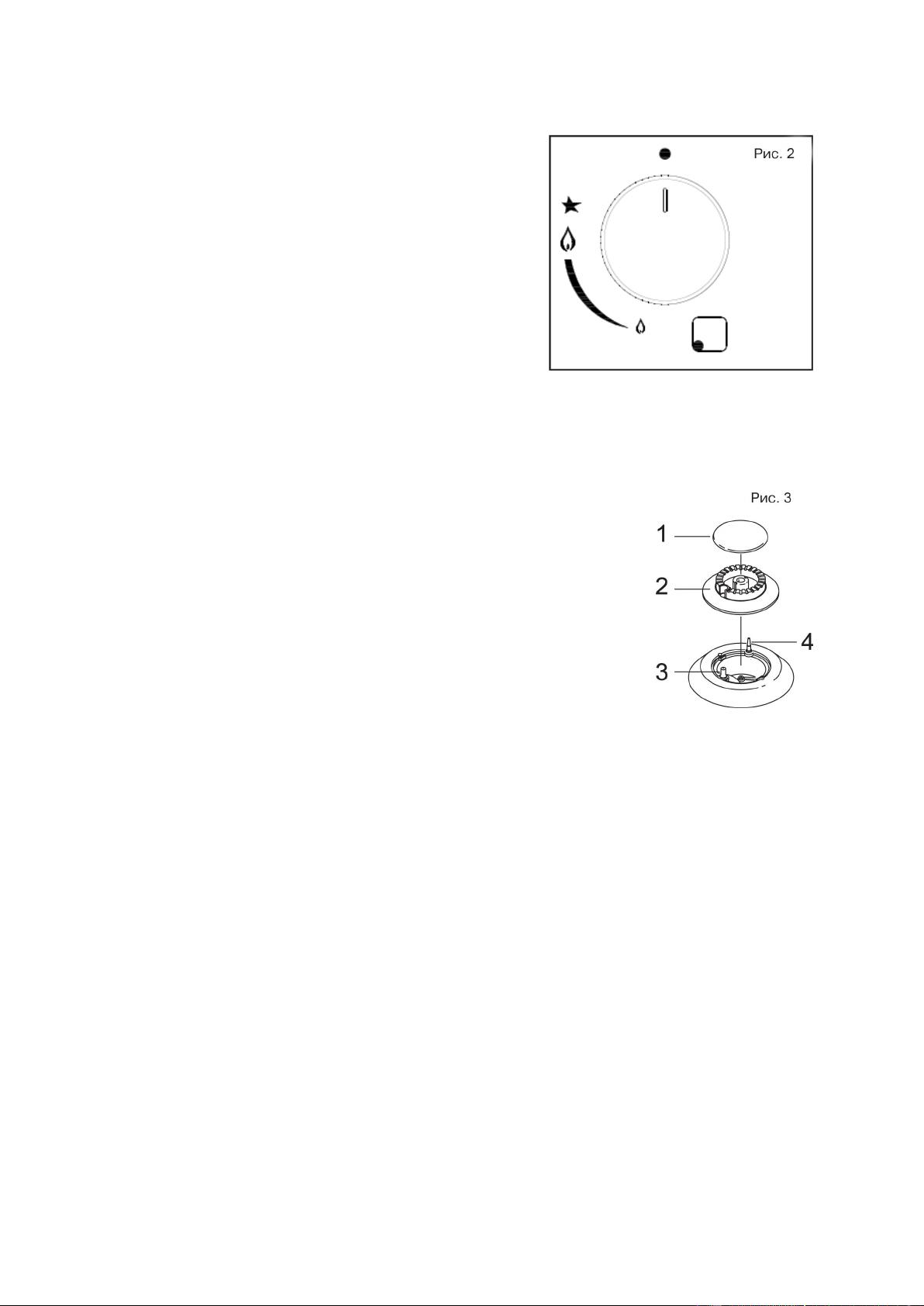

газа (газ-контроль). Общий вид разобранной на составные части
газовой горелки представлен на рис. 3. В ее составе можно
выделить следующие элементы:
1. Колпачок горелки.
2. Рассекатель горелки.
3. Свеча розжига.
4. Термоэлемент «газ-контроля».
Рассмотрим особенности зажигания газа в горелках в том и другом случаях.
ГАЗОВЫЕ ГОРЕЛКИ С ЭЛЕКТРОПОДЖИГОМ
Чтобы зажечь пламя в горелке, нажмите ручку управления выбранной газовой
горелки и, удерживая нажатой, поверните ее против часовой стрелки до
символа «Максимальное пламя», что соответствует максимальной подаче газа.
Не пытайтесь повернуть ручку управления, не нажав на неё, это может привести
к выходу из строя газового вентиля.
Для устойчивого возгорания газа удерживайте ручку управления нажатой, примерно, в
течение 3 секунд. Зажигание пламени сопровождается щелчками, вызванными
электрическими разрядами в свече розжига (позиция 3 на рис. 3). После загорания газа в
горелке поверните ручку управления в такое положение между символами
«Максимальное пламя» и «Минимальное пламя» , чтобы получить пламя нужной
интенсивности. Если пламя в горелке не зажглось, повторите эту процедуру еще раз.
Если свеча розжига грязная, электроподжиг может не функционировать должным
образом. Поэтому рекомендуется поддерживать плиту в очень чистом состоянии. Для
чистки свечи розжига используйте небольшую щетку. При этом имейте в виду, что к самой
свече розжига не следует прилагать никаких усилий.
Страницы: Стр: 7
