указанным выше данным.
УСТАНОВКА ПРИБОРА
Снимите решетки, крышки конфорок и рассекатели пламени, затем осторожно
переверните прибор и положите его на мягкую поверхность. Выполняйте эту
операцию аккуратно, чтобы не повредить устройство розжига и контроля пламени.
Приклейте уплотнитель из комплекта поставки по краю прибора.
Не оставляйте промежутков между частями уплотнителя и прокладывайте его
внахлест.
Толщина уплотнителя - 3 мм. Ширина уплотнителя - 10 мм.
ВНИМАНИЕ!!! Не используйте для герметизации устройства силиконовый
герметик. Это может затруднить извлечение прибора из выреза в будущем, например
при необходимости выполнения его технического обслуживания или ремонта.

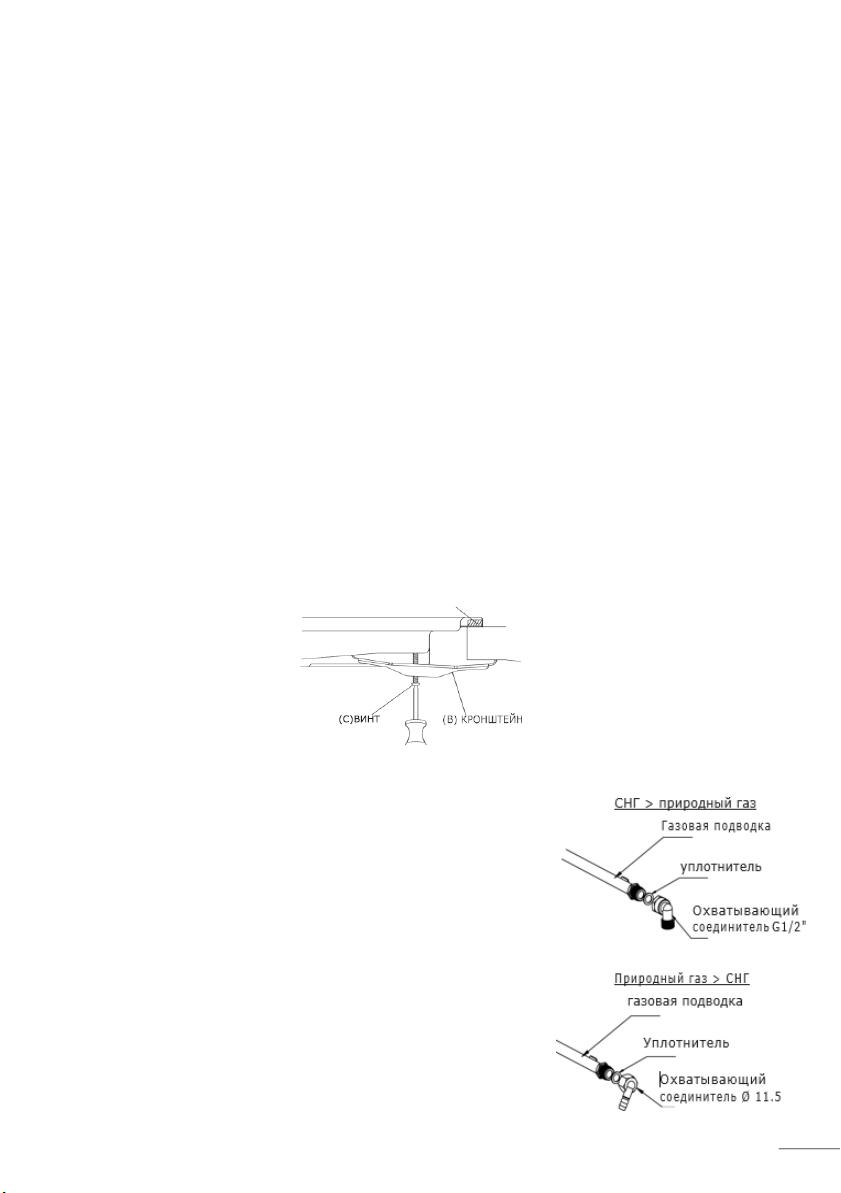

Поместите кронштейн (В) над отверстиями, которые соответствуют размеру винтов.
В каждом углу варочной панели (Н) есть один комплект отверстий для винтов. Слегка
затяните винт (С) через кронштейн (В) так, чтобы кронштейн был прикреплен
к варочной панели, но при этом еще имелась возможность регулировки его
положения. Осторожно переверните варочную панель снова и затем аккуратно
вставьте ее в отверстие вырезанного проема.
Отрегулируйте кронштейны в нижней части варочной панели с учетом особенностей
вашей столешницы. Затем полностью затяните винты (С), прочно зафиксировав
варочную панель.
УПЛОТНИТЕЛЬНАЯ ЛЕНТА
ПОДКЛЮЧЕНИЕ К ГАЗОПРОВОДУ
ВНИМАНИЕ!!! Данный прибор должен быть
установлен и подключен уполномоченными и
квалифицированными специалистами в соответствии с
правилами установки газового оборудования.
Данный прибор предназначен для работы на сжиженном
углеводородном (СНГ) и природном газе.
Неправильная установка варочной панели
неуполномоченным лицом приводит к аннулированию
гарантийных обязательств по изделию.
Все работы по переналадке на другой тип газа
(сжиженный углеводородный или природный газ)
должны проводиться только квалифицированным
специалистом.
