Данная инструкция на русском языке предназначена для автомагнитолы Prology SL-300, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автомагнитолы представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Страницы: Стр:
17





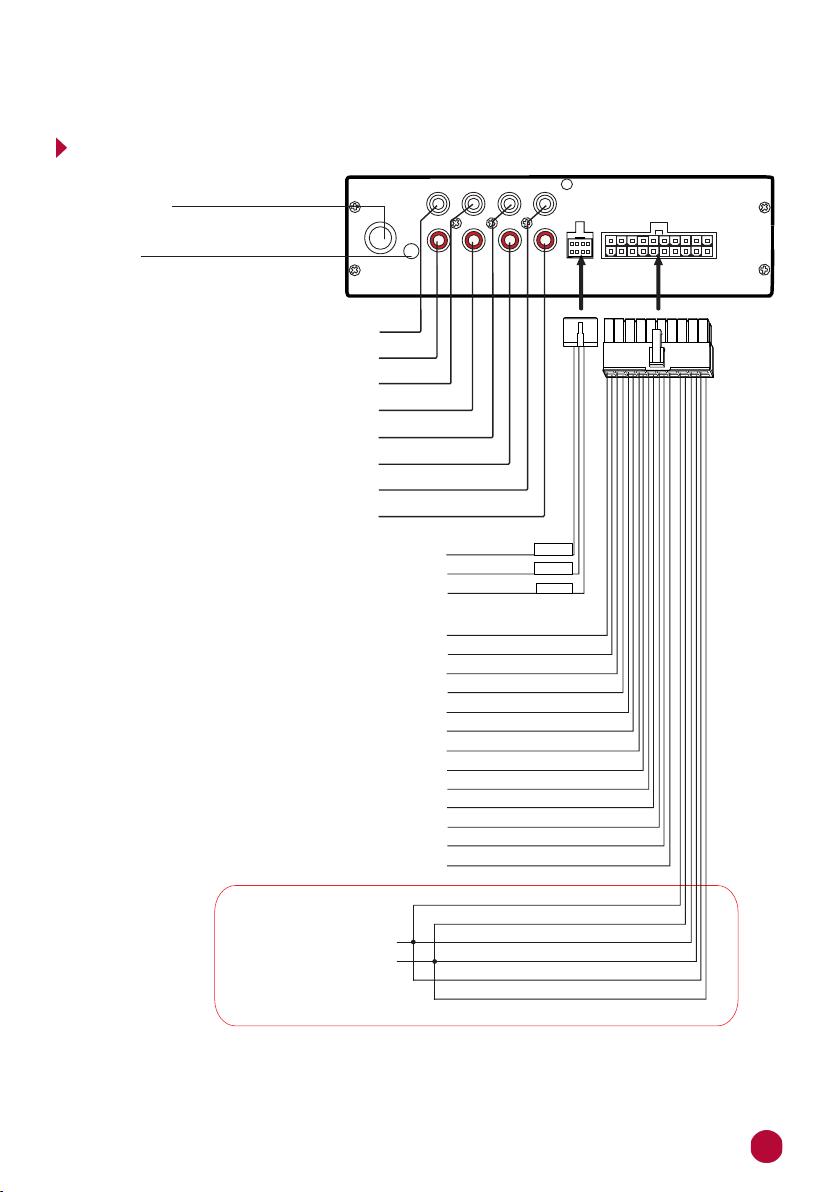

Разъём для подключения
FM-антенны
Разъём для подключения
активного внешнего микрофона
(не входит в комплект)
Красный (14)
Желтый (11)
Розовый (20)
Зеленый/Черный (8)
Зеленый (18)
Белый (16)
Желтый (12)
Розовый/Черный (10)
Черный (2)
Коричневый/Черный (9)
Коричневый (19)
Черный (1)
12 В при включенном АСС (+)
Масса (-)
12 В постоянно (+)
Провода питания устройства подключайте напрямую к клеммам аккумулятора!
Фиолетовый /Черный (7)
Фиолетовый (17)
Левый задний динамик / канал 3 (-)
Левый задний динамик / канал 3 (+)
Левый передний динамик / канал 1 (-)
Левый передний динамик / канал 1 (+)
Правый передний динамик / канал 2 (-)
Правый передний динамик / канал 2 (+)
Правый задний динамик / канал 4 (-)
Правый задний динамик / канал 4 (+)
Белый/Черный (6)
Серый (15)
Серый/Черный (5)
Белый
Красный
Белый
Красный
Красный
Белый
Красный
Белый
Синий/Белый
Синий
Коричневый
ANT
MUTE
AMP
20
10
12
1
Желтый (13)
Черный (3)
Управление усилителем (+12 В)
Управление автоматической антенной (+12 В)
Вход отключения звука (-)
RCA-выход левого сабвуфера / канала 7
RCA-выход правого сабвуфера / канала 8
RCA-выход левого центрального канала / канала 5
RCA-выход правого центрального канала / канала 6
RCA-выход левого заднего канала / канала 3
RCA-выход правого заднего канала / канала 4
RCA-выход левого переднего канала / канала 1
RCA-выход правого переднего канала / канала 2
Левый центральный динамик / канал 5 (-)
Левый центральный динамик / канал 5 (+)
Правый центральный динамик / канал 6 (-)
Правый центральный динамик / канал 6 (+)
!


