Prology PRM-120 Poseidon

Данная инструкция на русском языке предназначена для автомагнитолы Prology PRM-120 Poseidon, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автомагнитолы представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1011.7 Кб, pdf) Схемы подключенияСкачать инструкцию (724.9 Кб, pdf)
Страницы: Стр:
25

 ....................................................................... 4.2
.................... 
 .................................. 
 ................... 

—


25A

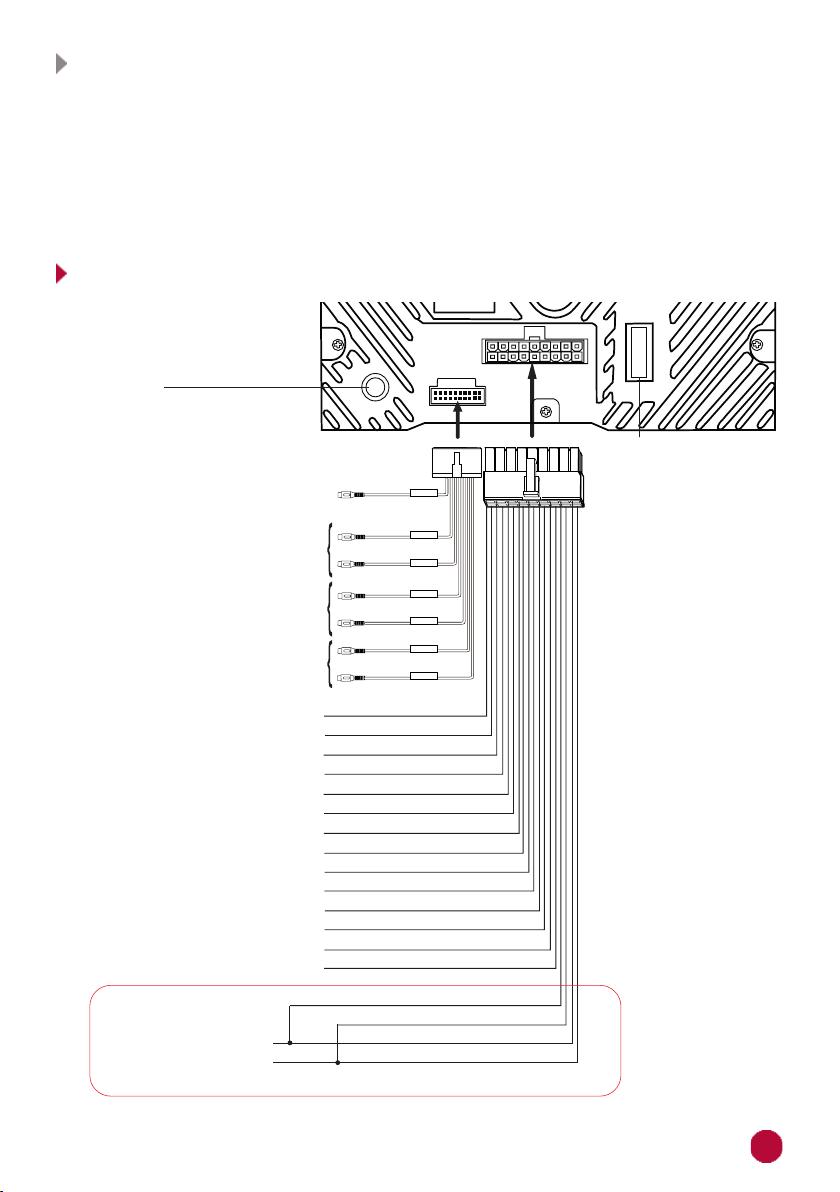

Разъём для подключения
FM-антенны
Разъём для подключения
активного внешнего микрофона
(не входит в комплект)
18
9
10
1
Красный (12)
Желтый (10)
Зеленый (18)
Белый/Черный (7)
Белый (16)
Коричневый/Черный (14)
Синий (3)
Желтый (11)
Зеленый/Черный (9)
Черный (2)
Фиолетовый/Черный (8)
Фиолетовый (17)
Черный (1)
12 В при включенном АСС (+)
Масса (-)
12 В постоянно (+)
Подключение к кнопкам на руле 1 (+)
Подключение к кнопкам на руле 2 (+)
Подключение к кнопкам на руле “масса” (-)
К выключателю габаритных огней (+)
12 В на антенну или усилитель (+)
Провода питания устройства подключайте напрямую к клеммам аккумулятора!
Серый/Черный (6)
Серый (15)
Левый задний динамик (-)
Левый задний динамик (+)
Левый передний динамик (-)
Левый передний динамик (+)
Правый передний динамик (-)
Правый передний динамик (+)
Правый задний динамик (-)
Правый задний динамик (+)
Коричневый (5)
Оранжевый (13)
Черный (4)
Выходы на сабвуферы
Белый
Красный
Белый
Красный
Синий
Синий
Выходы задних каналов
Выходы передних каналов
SUB R
SUB L
REAR R
REAR L
FRONT R
FRONT L
Правый
Правый
Правый
Левый
Левый
Левый
MIC
Предохранитель
Черный
