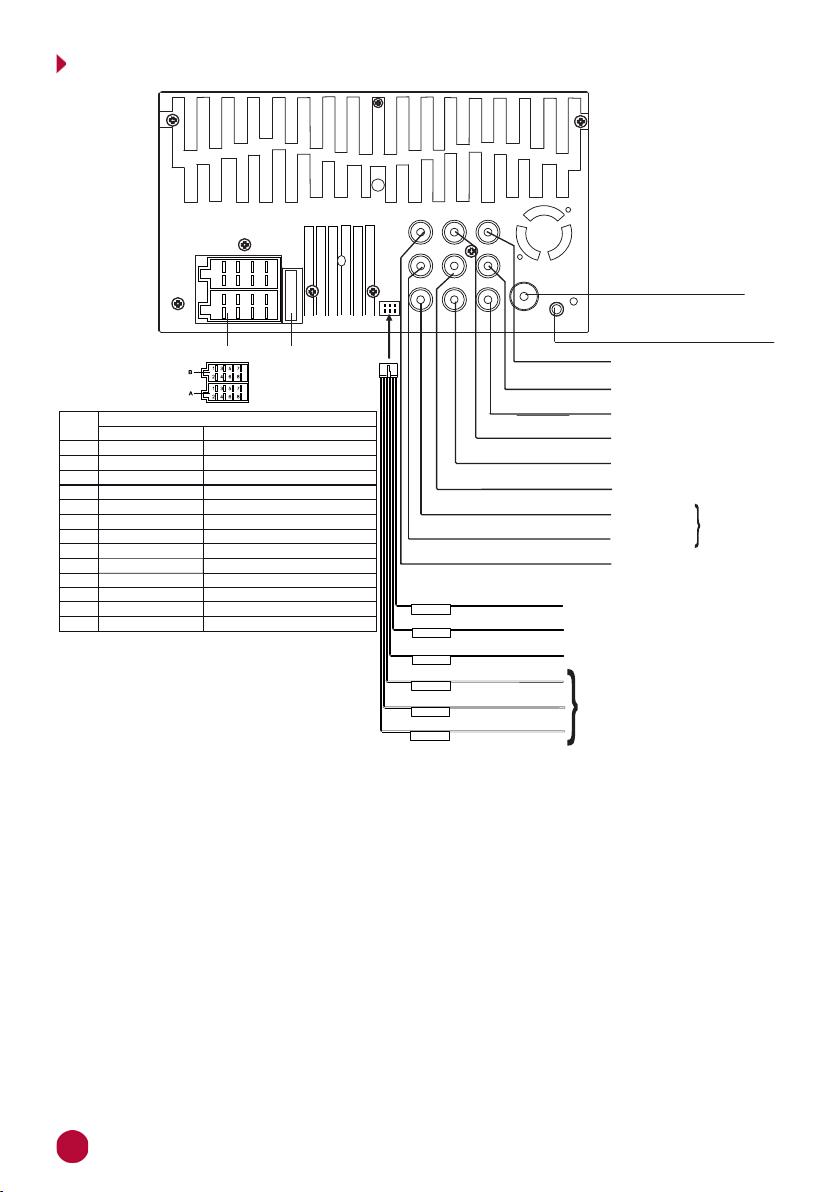

СХЕМА ПОДКЛЮЧЕНИЯ
Разъем для подключения
FM-антенны
ANT
Аудивыход сабвуфера
Зеленый
Правый канал аудиовхода
Красный
Левый канал
Белый
Аудиовыход
задних
каналов
Видеовход
Желтый
Правый канал
Красный
Левый канал аудиовхода
Белый
Видеовход для фронтальной
камеры
Коричневый
Видеовыход
Желтый Видеовход для камеры
заднего вида
Желтый
SWC GND
BRAKE
Коричневый
К кнопкам управления
на рулевом колесе
Розовый
FCCD
SWC 1
Розовый/Черный
Серый
Черный
Разъем ISO
№Назначение контактов разъема ISO
Цвет провода
А4
А5
А7
А8
B1
B2
B3
B4
B5
B6
B7
Красный
Синий
Желтый
Черный
Фиолетовый
Фиолетово-черный
Серый
Серо-черный
Белый
Бело-черный
Зеленый
+12 В при включенном АСС
Выход +12 В на авт. антенну
Масса
+12 В постоянно
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
B8 Зелено-черный Левый задний динамик (-)
Назначение
R-CAM
V-IN
F-CAM
SW
R-OUT
MIC
V-OUT
L-OUT
L-IN R-IN
Разъем для подключения
активного внешнего микрофона
(не входит в комплект)
BACK
Зеленый
А6 Оранжевый К выключателю габаритных огней
Не используется
SWC2
К камере заднего вида
К концевому выключателю
стояночного тормоза
Предохранитель
15 А
ВНИМАНИЕ!
—Неверное подключение устройства может привести к его поломке и лише-
нию права на гарантийное обслуживание.
—В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 В или друг с другом.
—Красный провод устройства должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжи-
тельной стоянке.
—Желтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли
такого провода, то подключитесь к плюсовой клемме аккумулятора после
блока предохранителя.
