27
—Черный провод устройства должен быть подсоединен к заземленной метал-
лической части автомобиля. Если Вы не смогли найти подходящий болт или
винт, обратитесь за помощью к ближайшему дилеру Вашего автомобиля.
Для обеспечения хорошего заземления удалите краску и грязь с тех обла-
стей поверхности, с которыми соприкасается провод.

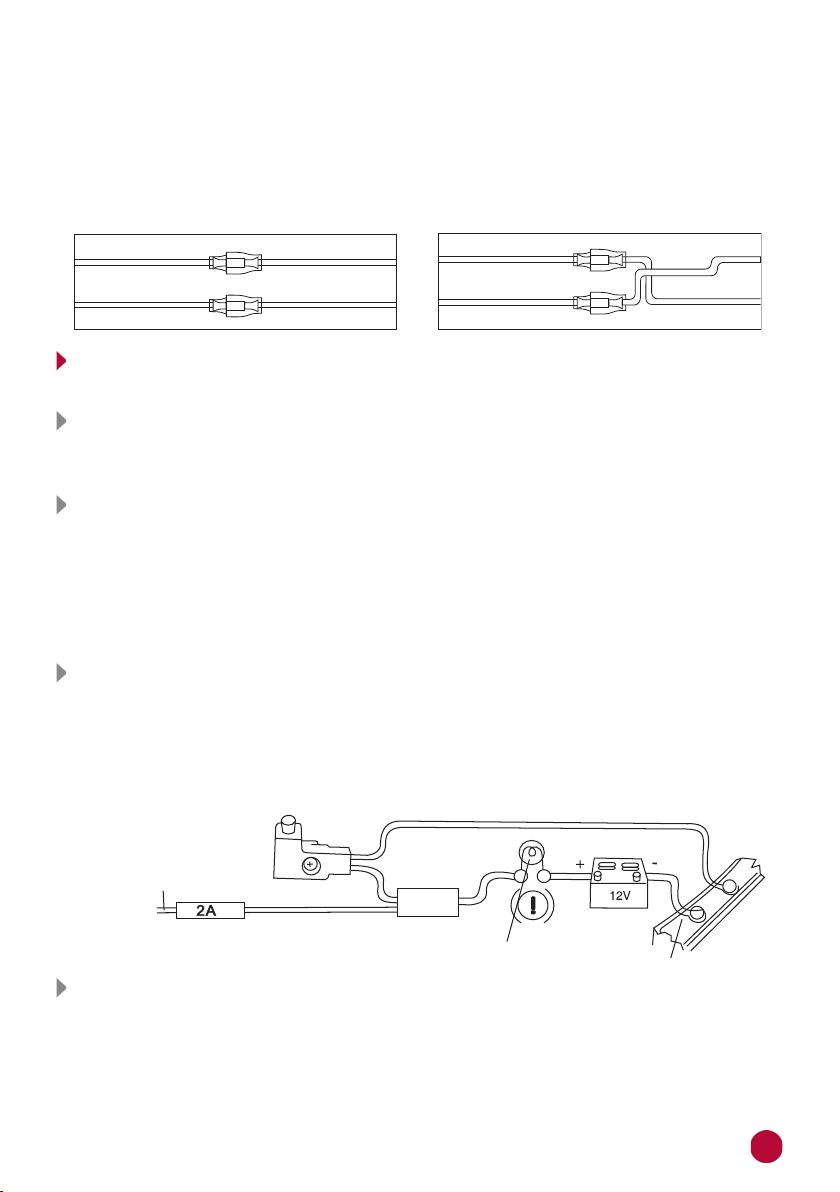

В случае сброса настроек устройства после выключения зажигания поменяйте
местами подключение желтого и красного провода, как показано на рисунке:
Желтый Желтый
Красный
Красный
Желтый Желтый
Красный
Красный
НАЗНАЧЕНИЕ ОТДЕЛЬНЫХ ПРОВОДОВ И РАЗЪЕМОВ
НА ЗАДНЕЙ ПАНЕЛИ
Синий ANT (А5, разъем ISO)
Данный провод предназначен для управления выдвижным механизмом
автомобильной радиоантенны или питанием активной антенны.
Оранжевый ILL (A6, разъем ISO)
Подключите данный провод к лампе габаритных огней (+12 В). При включе-
нии габаритных огней в тёмное время суток яркость подсветки экрана будет
снижена, чтобы снизить нагрузку на зрение (в дневное время яркость экрана
и дисплея повышена для более чёткой видимости изображения). Яркость
для темного и светлого времени суток можно отрегулировать в настройках
устройства по своему вкусу.
Коричневый BRAKE
Подключите данный провод к проводу концевого выключателя стояночного
тормоза. Чтобы предотвратить просмотр видео и изображений во время дви-
жения, на экран будет выводиться предупреждающее сообщение до тех пор,
пока не будет включен стояночный тормоз. Пассажиры на заднем сидении
могут просматривать изображение на дополнительном мониторе (в комплект
не входит).
Корпус автомобиля
Контрольная лампа
Аккумулятор
Провод концевого
выключателя
стояночного тормоза
Розовый BACK
Если к разъему BACK подключена камера заднего вида, то при включении
передачи заднего хода автомобиля режим воспроизведения автоматически
переключится на обзор с камеры. После выключения передачи заднего хода
устройство автоматически вернется к предыдущему режиму либо переключится
в режим камеры переднего вида (если включена опция Камера (стр.20)).
