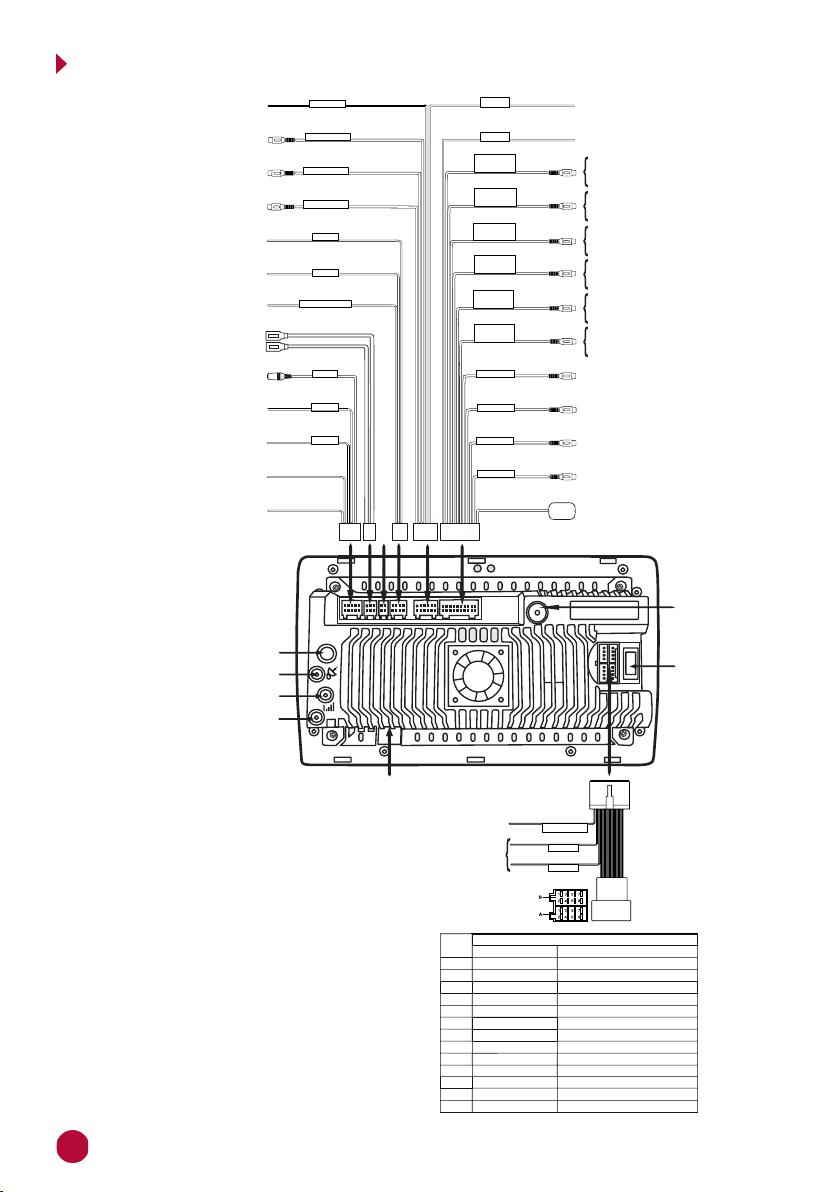

Разъём для
подключения
FM-антенны
W
ANT
10 А
Разъём для подключения
GPS/GLONASS-антенны
Предохранитель
Wi-Fi-антенна
Разъём для подключения
GSM-антенны
BACK CAR CONTROL
KEY 2
К кнопкам управления
на рулевом колесе
Розовый
KEY 1
Серый
Зеленый
Вход включения
камеры заднего вида
Слот для подключения SIM-карты
Разъём для подключения
GSM-антенны
Выход левого канала сабвуфера
GND
AUX L IN
Белый
Зелёный
Красный
Управление усилителем
SUB R OUT
AMP CTRL
Синий
AUX IN R
AUX IN L
Питание камеры
заднего вида +12 В
AUX R IN
1. 6.2 RL
2. 2WAY FL
3. 3WAY FL MID
Вход для подключения
внешнего микрофона
SUB L OUT
MIC IN
Разъёмы для подключения USB-накопителя
Чёрный
BRAKE
Чёрный
Коричневый
Серый
Белый
Wi-Fi-антенна
Bluetooth-антенна
Масса
К концевому выключателю
стояночного тормоза
Слот для подключения SIM-карты
AUX L IN
SUB L OUT
Выход правого канала сабвуфера
Зелёный
1. 6.2 RR
2. 2WAY FR
3. 3WAY FR MID
Белый
Красный
Красный
Белый
1. 6.2 FL
2. 2WAY FL HIGH
3. 3WAY FL HIGH
1. 6.2 FR
2. 2WAY FR HIGH
3. 3WAY FR HIGH
L. 6.2 CENT L
2. 2WAY RL
3. 3WAY FL LOW
1. 6.2 CENT R
2. 2WAY RR
3. 3WAY FR LOW
Коричневый
Коричневый
Вход левого канала
Вход правого канала
6.2: Выход правого центрального канала
2-WAY: Выход правого заднего канала
3-WAY: Выход правого НЧ канала
6.2: Выход левого центрального канала
2-WAY: Выход левого заднего канала
3-WAY: Выход левого НЧ канала
6.2: Выход левого переднего канала
2-WAY/3-WAY: Выход левого канала
6.2: Выход правого переднего канала
2-WAY/3-WAY: Выход правого ВЧ канала
6.2: Выход правого заднего канала
2-WAY: Выход правого мидбас канала
3-WAY: Выход правого СЧ канала
6.2: Выход левого заднего канала
2-WAY: Выход левого мидбас канала
3-WAY: Выход левого СЧ канала
Серый
Зеленый
Подключение к CAN-модулю
CAN-TX
CAN-RX
Подключение к CAN-модулю
REAR CAMERA
REAR CAMERA IN
Розовый
Желтый
AUX VIDEO INPUT
Видеовход
Видеовход для камеры
переднего вида
Масса
GND
Черный
Желтый
Желтый
Видеовход для камеры
заднего вида
FRONT CAMERA IN
Данный разъём не используется
Чёрный
Питание камеры
переднего вида +12 В
Синий/Белый
FRONTAL CAMERA
№Назначение контактов разъема ISO
Цвет провода
А4
А5
А7
А8
B1
B2
B3
B4
B5
B6
B7
Желтый
Синий
Красный
Черный
Фиолетовый
Фиолетово-черный
Серый
Серо-черный
Белый
Бело-черный
Зеленый
+12 В постоянно
Выход +12 В на авт. антенну
Масса
+12 В при включенном АСС
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
B8 Зелено-черный Левый задний динамик (-)
Назначение
А6 Оранжевый К выключателю габаритных огней
