Prology CMX-235

Данная инструкция на русском языке предназначена для автомагнитолы Prology CMX-235, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автомагнитолы представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (603.5 Кб, pdf)
Страницы: Стр:
20

 ............. 
 ............................................. 2
 ....................... 
 ........................................................... 

—



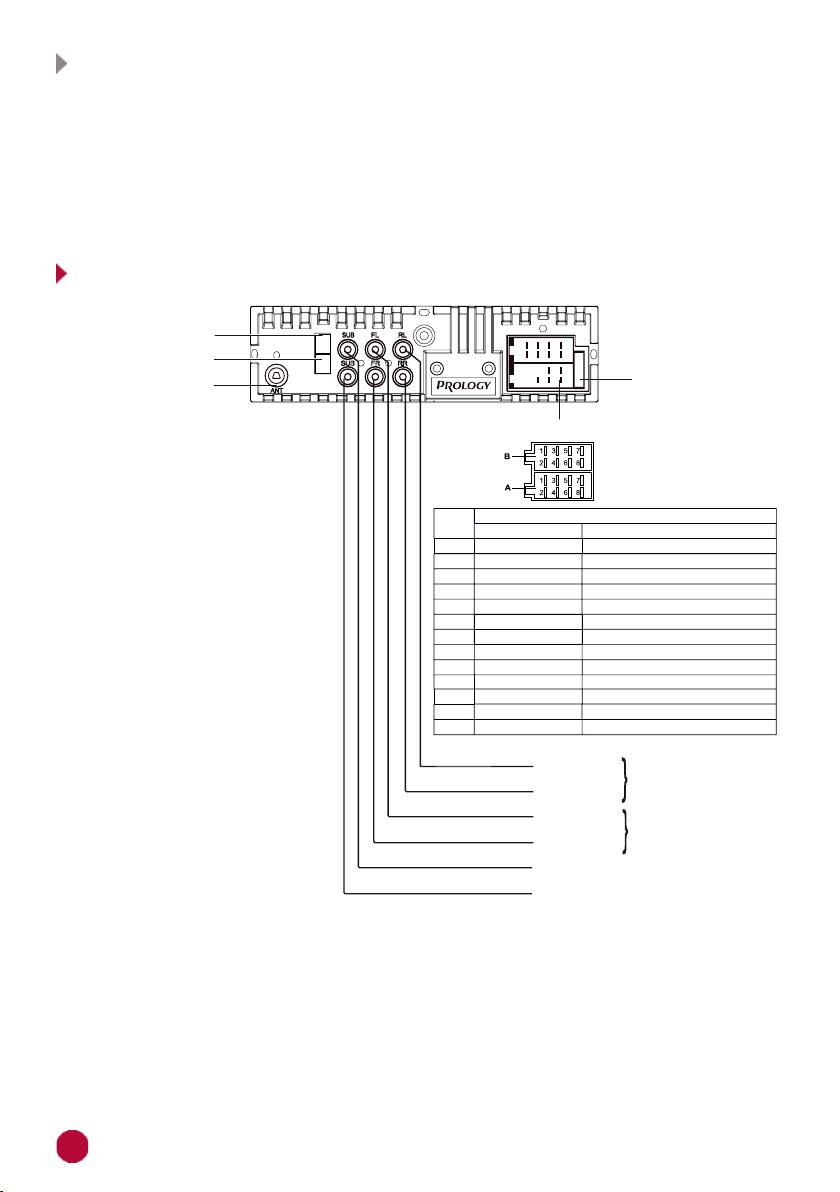

Разъём для подключения
FM-антенны
Разъём ISO
Предохранитель
Выход на сабвуфер
Зеленый
Белый Левый канал
Правый канал
Красный
Зеленый Выход на сабвуфер
Аудиовыход
передних
каналов
№Назначение контактов разъёма ISO
Цвет провода
А5
А6
А7
А8
B1
B2
B3
B4
B5
B6
B7
Красный
Розовый
Синий
Черный
Фиолетовый
Фиолетово-черный
Серый
Серо-черный
Белый
Бело-черный
Зеленый
+12 В при включенном АСС
+12 В к лампе сигнала заднего хода
Масса
Выход +12 В на авт. антенну
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
B8 Зелено-черный Левый задний динамик (-)
Назначение
А4 Желтый +12 В постоянно
Разъём для правого
парковочного датчика
Разъём для левого
парковочного датчика
15A
Левый канал
Правый канал
Аудиовыход
задних
каналов
Белый
Красный

—

—
       

—
      

