Prology CDP-8.3 Kraken

Данная инструкция на русском языке предназначена для автомагнитолы Prology CDP-8.3 Kraken, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автомагнитолы представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (4.5 Мб, pdf)
Страницы: Стр:
25


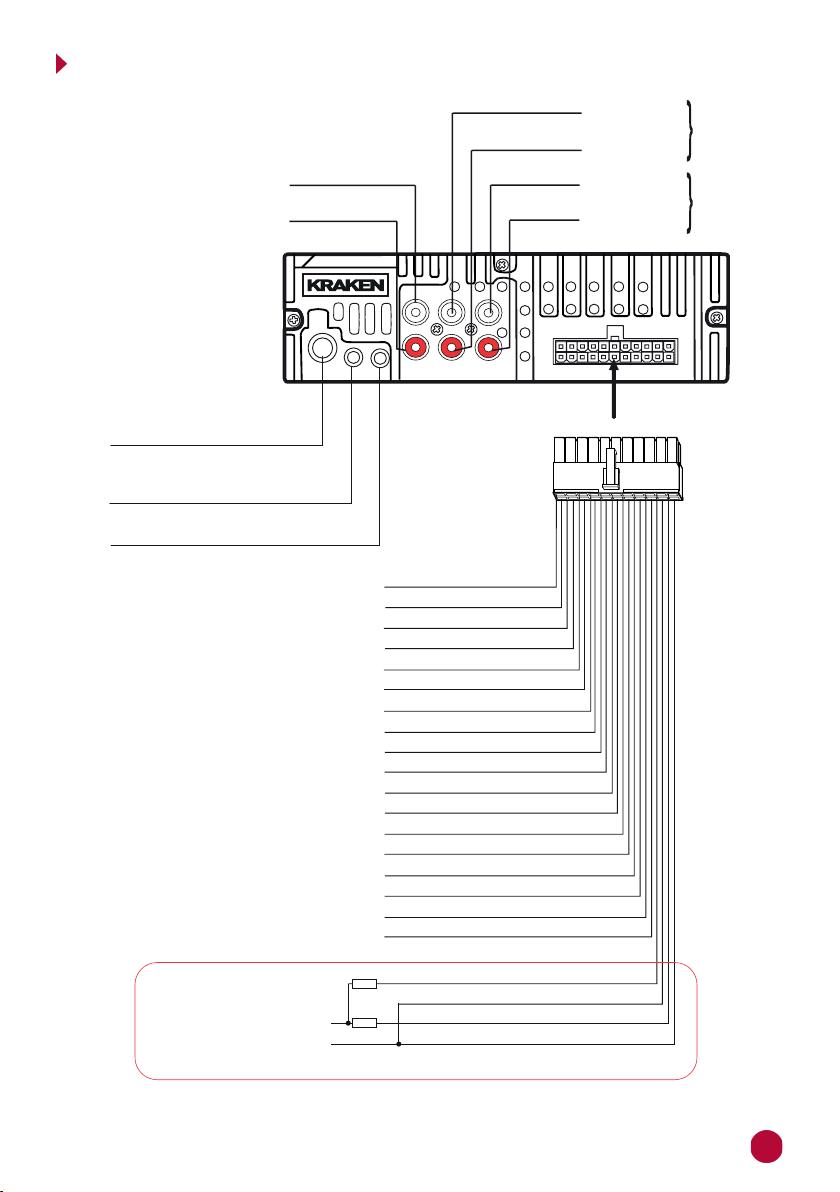

Разъём для подключения
FM-антенны
Разъём для подключения
активного внешнего микрофона
(не входит в комплект)
22-контактный разъём
Разъём для подключения
кнопок управления на руле
Белый
Левый канал сабвуфера
Правый канал сабвуфера Красный
22
11
12
1
Красный (14)
Желтый (12)
Фиолетовый/Черный (22)
Зеленый/Черный (17)
Зеленый (6)
Белый/Черный (19)
Белый (8)
Серый/Черный (16)
Серый (5)
Синий (3)
Желтый (13)
Зеленый/Черный (21)
Зеленый (10)
Черный (2)
Белый/Черный (15)
Белый (4)
Фиолетовый (7)
Фиолетовый/Черный (18)
Фиолетовый (11)
Черный (1)
12 В при включенном АСС (+)
Масса (-)
12 В постоянно (+)
Правый задний динамик / ВЧ-динамик 1 (+)
Правый задний динамик / ВЧ-динамик 1 (-)
Правый передний динамик / СЧ/НЧ-динамик 1 (+)
Правый передний динамик / СЧ/НЧ-динамик 1 (-)
Левый передний динамик / СЧ/НЧ-динамик 1 (+)
Левый передний динамик / СЧ/НЧ-динамик 1 (-)
Левый задний динамик / ВЧ-динамик 1 (+)
Левый задний динамик / ВЧ-динамик 1 (-)
12 В на антенну или усилитель (+)
10 А
10 А
Провода питания устройства подключайте напрямую к клеммам аккумулятора!
Серый/Черный (20)
Серый (9)
Правый задний динамик / ВЧ-динамик 2 (+)
Правый задний динамик / ВЧ-динамик 2 (-)
Правый передний динамик / СЧ/НЧ-динамик 2 (+)
Правый передний динамик / СЧ/НЧ-динамик 2 (-)
Левый передний динамик / СЧ/НЧ-динамик 2 (+)
Левый передний динамик / СЧ/НЧ-динамик 2 (-)
Левый задний динамик / ВЧ-динамик 2 (+)
Левый задний динамик / ВЧ-динамик 2 (-)
ANT
MIC SWC
SUB-R
SUB-L
Белый
Красный
Белый
Красный Правый канал
Аудиовыход
передних
каналов
Левый канал
Правый канал
Левый канал
Аудиовыход
задних
каналов
FL
FR
RL
RR
Страницы: Стр: 25
