PANDORA NAV-X РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ30 31

 

Перед началом монтажа модуль необходимо настроить и

проверить.

• Модуль должен быть жестко закреплен доступными метода-

ми, во избежание перемещений и биения во время движения

транспорта.

• Модуль должен быть установлен в местах, исключающих

попадание любых жидкостей, скопления конденсата, а также

повышенной температуры.

• Производите монтаж при отключенном питании модуля.

• Соединения проводов и их изоляция должны выполняться в

соответствии с требованиями производителя транспорта.

• При укладке проводов необходимо избегать их соприкос-

новения с острыми элементами и движущимися частями

транспорта. Прокладку проводов через отверстия необходимо

осуществлять через специальные резиновые втулки.

• При коммутации проводов оставляйте незначительный

запас по длине, обеспечивая достаточное их провисание, для

исключения разрушения соединений при вибрации во время

движения транспорта.

• ШАГ №9 – Установка модуля

Модуль необходимо устанавливать в вертикальном или

горизонтальном положении, не закрывая лицевую сторону

(сторона с надписью «Pandora»).

При установке телеметрического модуля необходимо

учесть условия для благоприятного приема и передачи сигна-

ла GSM-модема, GPS/GLONASS-приемника, радиоинтерфейса

на 2.4ГГц (BLE 4.2). Сигнал может проходить через пластик или

стекло, однако металлические поверхности создают непрео-

долимую преграду.

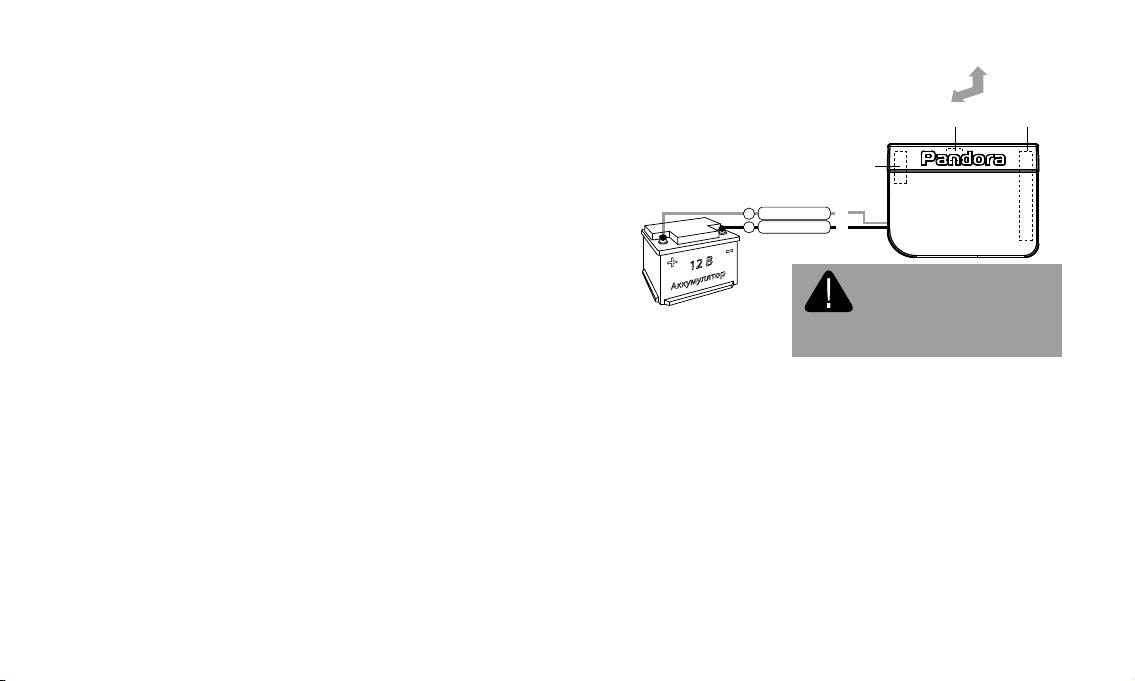

1 Красный

2 Черный

(+)

(-)

РАСПОЛОЖЕНИЕ МОДУЛЯ

Антенна 2,4GHz

(BLE 4.2)

Антенна GPS/GLONASS Антенна GSM

ТЕЛЕМЕТРИЧЕСКИЙ МОДУЛЬ

РАССЧИТАН ДЛЯ РАБОТЫ

ПРИ ТЕМПЕРАТУРЕ ОТ –40°ДО

+85°, СТЕПЕНЬ ЗАЩИТЫ IP40
