PANDORA NAV-11 РУКОВОДСТВО ПО МОНТАЖУ

18 19

Описание проводов

• №1 | Зеленый| Вход «Зажигание» — контроль зажигания. Про-

вод подключается к проводнику или к цепи замка зажигания, где

появляется +12B/+24B при включении зажигания и не пропадает до

момента выключения. Является обязательным к подключению.

• №2 | Белый | Программируемый выход — управление дополни-

тельным оборудованием. Статусный выход с максимальной нагру-

зочной способностью 200мА подключается к отрицательному входу

внешнего устройства. Алгоритмы работы статусного выхода (блоки-

ровка, запуск двигателя, запуск подогревателя) задаются в мобиль-

ном приложении Pandora NAV BT.

• №3 | Черный | ПИТАНИЕ (-) — внешнее питание. Провод подклю-

чается к надежному проводнику или кузову транспорта с посто-

янной «массой». При монтаже подсоединяется в первую очередь,

является обязательным к подключению.

• №4 | Красный | (ПИТАНИЕ «+12В/+24B») — внешнее питание.

Провод подключается к надежному проводнику транспорта с

постоянным напряжением +12B/+24B. Является обязательным к

подключению.

вНИМАНИЕ! зАПРЕщЕНо ИсклюЧАть штАтНо ПРЕдусМотРЕН-

Ный ПРЕобРАзовАтЕль НАПРяжЕНИя dc/dc Из цЕПИ

вНЕшНЕго ПИтАНИя.

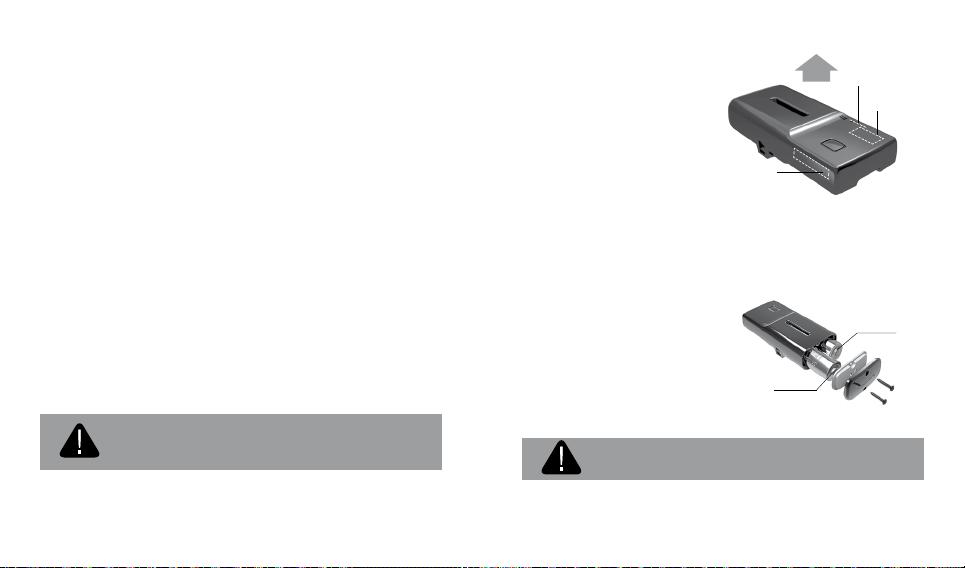

Расположение

Устройство необходимо уста-

навливать лицевой стороной

вверх (сторона с кнопкой

«VALET» и светодиодным инди-

катором «LED»). При установке

необходимо учесть условия

для благоприятного приема и

передачи сигнала GSM-моде-

ма, GPS/ГЛОНАСС-приемника,

радиоинтерфейса на 2.4ГГц

(BLE 5.0). Сигнал может проходить через пластик или стекло, однако

металлические поверхности создают непреодолимую преграду.

Установка/замена элементов питания (CR123A)

Соблюдая полярность, уста-

новите элементы питания

2xCR123A. Аккуратно, не повре-

див силиконовый уплотнитель,

установите крышку батарей-

ного отсека. Заверните винты

крышки батарейного отсека.

вНИМАНИЕ! зАПРЕщЕНо ПРоИзводИть ПодзАРядку

коМПлЕктНых элЕМЕНтов ПИтАНИя.

Сторона (+)

Сторона (+)

Антенна

GPS/GLONASS

Антенна 2,4 ГГц

(BLE 5.0)

Антенна

GSM
