PANDORA NAV-09 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ28 29
запас по длине, обеспечивая достаточное их провисание, для
исключения разрушения соединений при вибрации во время
движения транспорта.

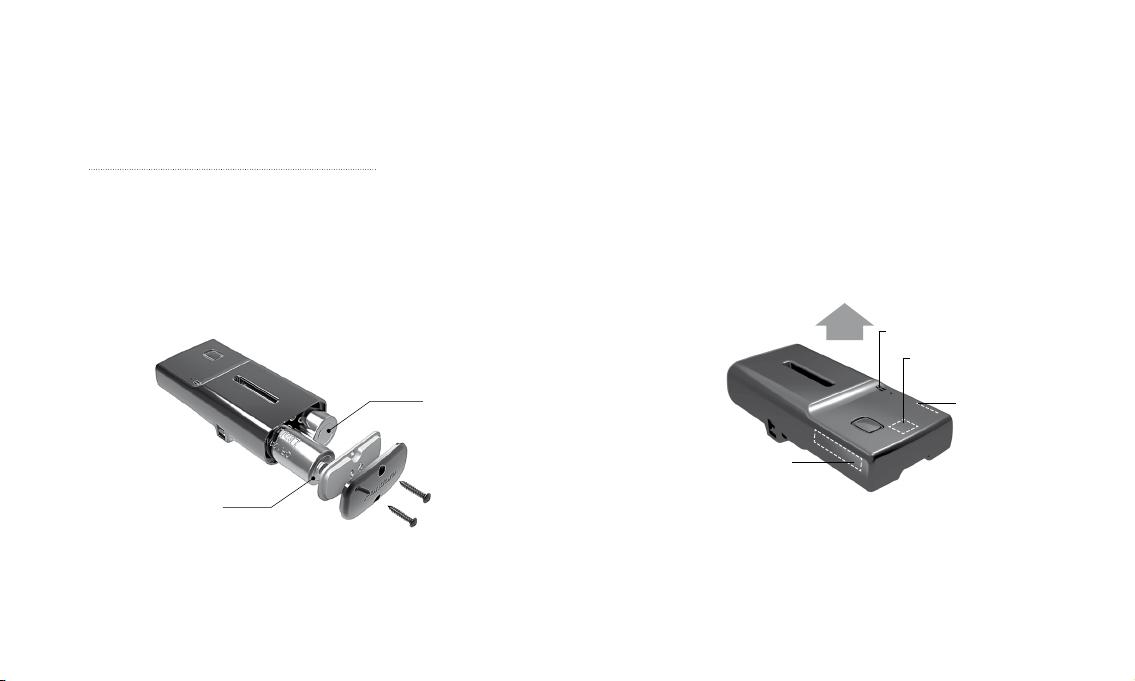

ШАГ №9 - Установка элементов питания
Соблюдая полярность, установите элементы питания
2xCR123A. Аккуратно, не повредив силиконовый уплотнитель,
установите крышки батарейного отсека и крышку с разъе-
мом внешнего питания. Заверните винты в соответствии с их
расположением.
Сторона (-)
Сторона (+)
ШАГ №10 – Установка модуля
Модуль необходимо устанавливать лицевой стороной вверх
(сторона с кнопкой «VALET» и светодиодным индикатором
«LED»).
При установке телеметрического модуля необходимо
учесть условия для благоприятного приема и передачи сигна-
ла GSM-модема, GPS/ГЛОНАСС-приемника, радиоинтерфейса
на 2.4ГГц (BLE4.2). Сигнал может проходить через пластик или
стекло, однако металлические поверхности создают непрео-
долимую преграду.
ШАГ №11 – Подключение питания
• Черный провод (–) - «ПИТАНИЕ» модуля. Подключается к
«массе» транспорта (при монтаже подсоединяется в первую
очередь).
Расположение модуля
Микрофон
Антенна
GPS/GLONASS
Антенна
2,4 ГГц
(BLE 4.2)
Антенна
GSM
