24 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУPANDORA MINI MOTO

Pandora MINI MOTO

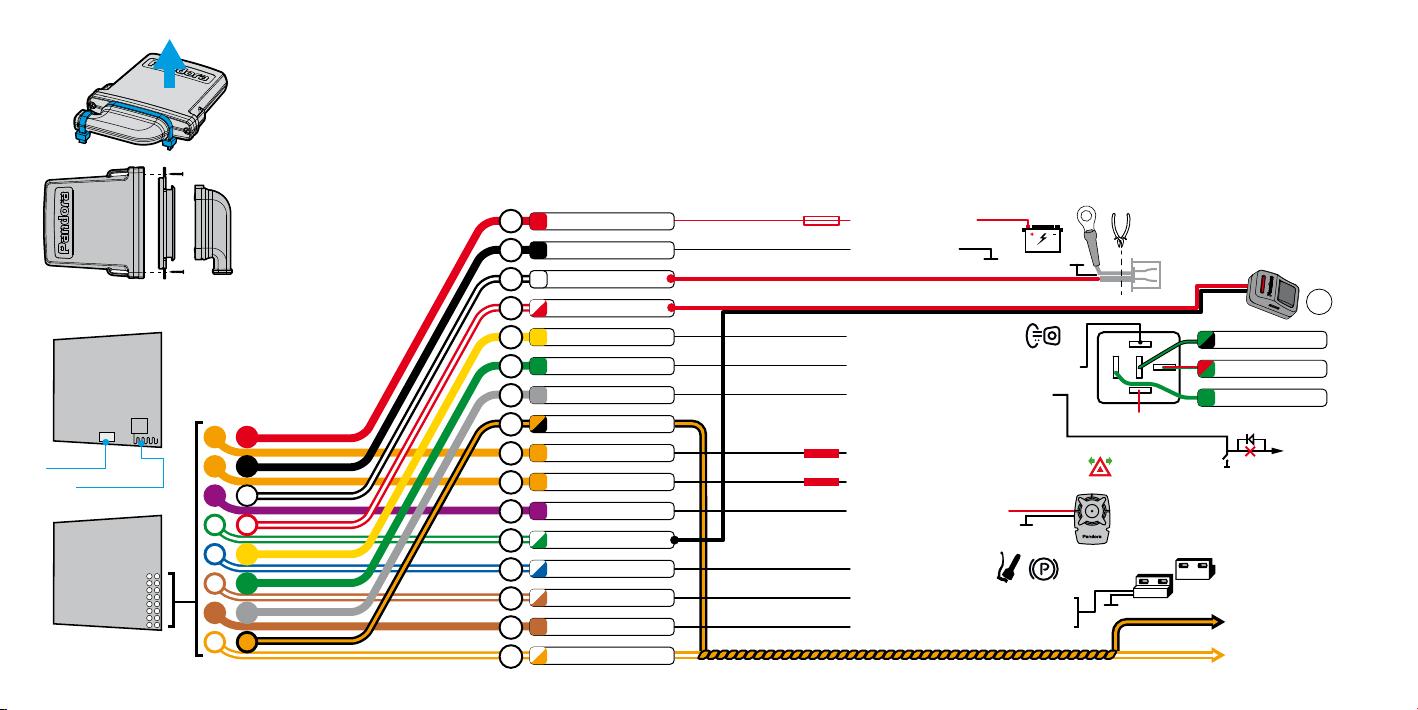

СХЕМА

ПОДКЛЮЧЕНИЯ

microUSB Антенна

2.4GHz (BT 5.0)

ВНИМАНИЕ!

Не допускайте экранирования

встроенной антенны (не менее

20 мм от металлических

поверхностей).

ВНИМАНИЕ! Перед началом монтажа

системы: обновите программное

обеспечение базового блока ; при

подключении к цифровой шине CAN

выберите модель транспорта.

ВНИМАНИЕ! Места установки базового

блока и элементов системы должны

соответствовать их температурным

и пылевлагозащитным характеристи-

кам. Базовый блок и реле блокировки

рассчитаны для работы при

температуре от –40°С до +85°С,

степень защиты – категория IP54.

Для соблюдения требуемой степени

защиты корпуса базового блока IP54,

необходимо внимательно отнестись к

его герметизации после сборки.

ВНИМАНИЕ! Cистема является

необслуживаемым устройством.

В случае отказа в работе необходимо

сразу обратиться в специализирован-

ные сервисные центры.

ВНИМАНИЕ! Комплектные

периферийные устройства записаны

в память системы. Максимально

допустимое количество периферий-

ных Bluetooth устройств не должно

превышать 14 шт.

CAN-H

CAN-L

INP2/CH4 – Выход «Блокировка NC»

200mA (—)

v 1.0

ПИТАНИЕ (—)

ПИТАНИЕ (+12В)

10A

CH6 – Выход «Указатели поворотов»

7.5А

6A (+12B)

CH7 – Выход «Указатели поворотов»

7.5А

6A (+12B)

CH1/INP4 – Вход «Сцепление»

200mA (—)

концевик

сцепления к штатной

проводке

(+) INP3 – Вход «Тормоз»

CH5 – Выход «Сирена»

2A (+12B)

INP1 – Вход «Зажигание»

(+)

Датчик температуры двигателя

(не входит в комплект)

Герконовый датчик

(при подключении датчика

назначить тип входа

«Багажный отсек» как NC)

CH3/INP6 – Вход «Багажный отсек»

CH2/INP5 – Вход «Багажный отсек»

200mA (—)

красный

черный

белый

белый/красный

желтый

зеленый

серый

оранжевый/черный

оранжевый

фиолетовый

белый/зеленый

белый/синий

белый/коричневый

коричневый

оранжевый/белый

87 87a

+12В

COM

NО

зеленый/черный

зеленый/красный

зеленый

РАСПОЛОЖЕНИЕ

БЛОКА

ЗАПРЕЩЕНО производить

подключение системы к электропро-

водке транспорта с номинальным

напряжением, отличным от 12В.

ЗАПРЕЩЕНО производить

подключение системы, имеющей

повреждения выходных кабелей.

ВНИМАНИЕ! Базовый блок необходи-

мо устанавливать в вертикальном или

горизонтальном положении, незакрывая

лицевую сторону (сторона с надписью

Pandora).

ВНИМАНИЕ! По завершении монтажа

изолируйте колпак и провода

электроизоляционной лентой.

ВНИМАНИЕ! Все силовые цепи с исполь-

зованием внешних реле и других испол-

нительных устройств, не питающихся от

базового блока, должны иметь свои

предохранители в цепи питания.

ЗАПРЕЩЕНО исключать или менять

номинал штатно предусмотренных

в системе предохранителей при

подключении к электропроводке

транспорта.

ЗАПРЕЩЕНО производить монтаж в

местах, где температура может превышать

рабочий температурный диапазон

датчика температуры (свыше +125°С) и

провода датчика (свыше +80°С)

Выносная

кнопка

IP40
