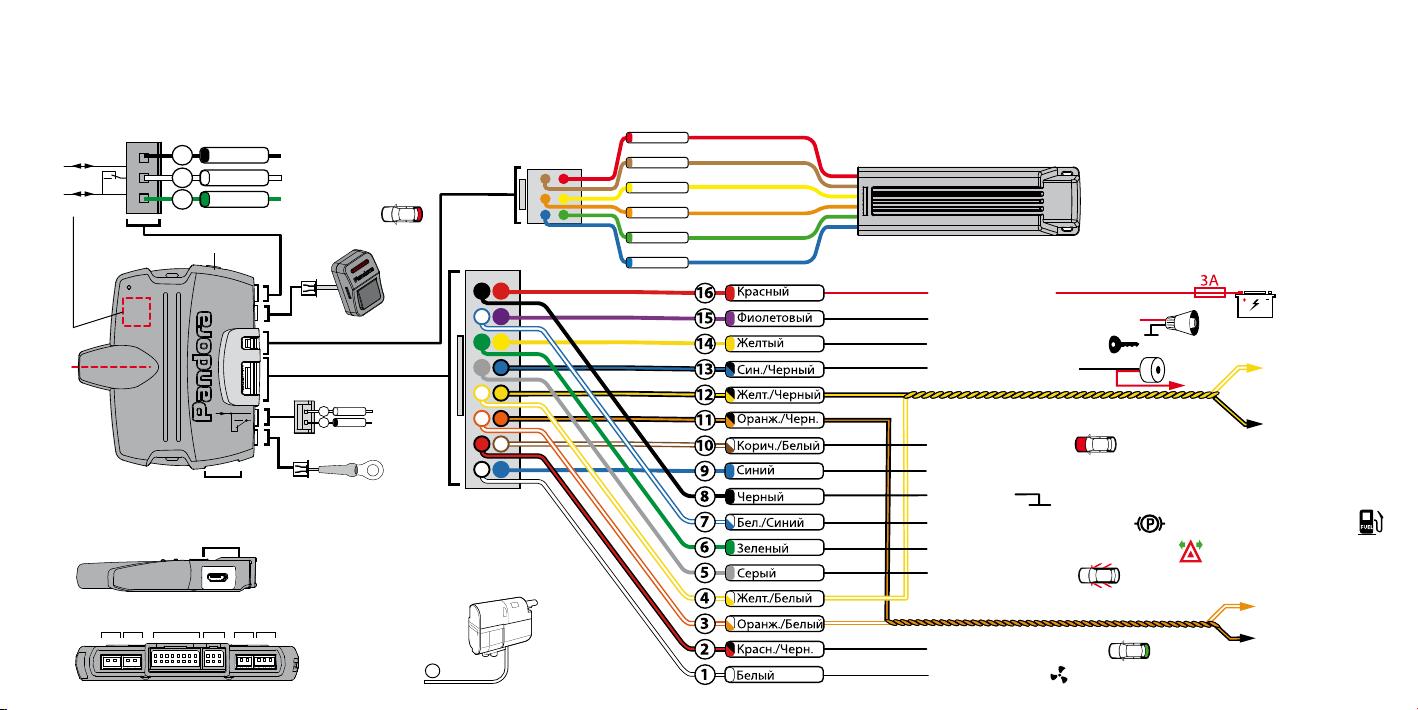

36 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУPANDORA DX 90B
DX 90B
! Перед началом монтажа системы:
ознакомьтесь с актуальной информацией по
подключению к автомобилю размещённой на сайте
loader.alarmtrade.ru; обновите основное ПО и ПО
Bluetooth-модема; при подключении к цифровой шине
(CAN, LIN) выберете модель автомобиля.
! При монтаже системы и периферийных
устройств необходимо учесть условия для
(+)
micro-USB
Датчик температуры
(двигателя/салона/окр. воздуха)
Кнопка
VALET
X4
X7
X6
X5
X2
Разъемы
Управление
предпусковыми
подогревателями
Webasto
Thermo Top Evo,
Eberspacher
Hydronic /
Hydronic 2
Выход LIN
1
X1
X2
X4 X5 X6 X7X3 X1
Белый
2
Чёрный
3
Зеленый
1
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
Вход «Тахометр»
CH5 – Выход «Багажник»
CAN2-L/CH2
CAN1-H
CAN1-L
CH3 – Выход «Указатели поворотов»
CAN2-H/CH4
CH1 – Выход «Бипер»
INP4 – Вход «Нейтраль»
CH11 – Выход «Сирена» (+12B)
INP6 – Вход «Зажигание»
INP3 – Вход «Капот»
150mA (-)
(-)
(-)
200 mA (-)
(-)
200mA (-)
(-) 200mA
150mA (-)
INP5 – Вход «Педаль тормоза» /«Контроль уровня топлива»
INP2 – Вход «Двери»
X3
X1
LIN-Вход
LIN-Выход
Чёрный
2
Белый
1
Антенна 868MHz Антенна
2.4GHz (BLE 4.2)
IMMO-KEY2 OUT/ INP7
IMMO-KEY1 IN
IMMO-KEY1 OUT/INP1
Вход «Багажник»
ПИТАНИЕ (+12В)
производить монтаж в местах, где
температура может превышать рабочий
температурный диапазон датчика температуры
(свыше +1250С) и провода датчика (свыше +800С)
Выносная
кнопка
2А (+)
(+)
(Uамп3..100В, min 8Гц)
Разъём X7 (IMMO-KEY) может быть использован для реализации
функции бесключевого запуска (см. карты установки на сайте
loader.alarmtrade.ru или в программе Pandora Alarm Studio).
При использовании порта IMMO-KEY, для реализации
бесключевого запуска, входы INP1 и INP7
необходимо освободить от любой назначенной логики
(заводское значение INP1 – Вход «Багажник»).
благоприятной работы встроенных антенн: не
допускайте экранирования и прилегание к
металлическим поверхностям (минимум 2 см.).
! Комплектные периферийные
устройства записаны в память системы.
Максимально допустимое количество записанных
Bluetooth устройств (2.4GHz) не должно
превышать 15 шт.
! Все силовые цепи с использованием
внешних реле и других исполнительных устройств, не
питающихся от базового блока системы, должны иметь
свои предохранители в цепи питания.
! Охранная система является
необслуживаемым устройством. В случае отказа в
работе необходимо сразу обратиться в
специализированные сервисные центры.
производить подключение системы
к электропроводке транспорта с номинальным
напряжением, отличным от 12В.
исключать или менять номинал штатно
предусмотренных в охранной системе
предохранителей при подключении к
электропроводке автомобиля.
производить подключение охранной
системы, имеющей повреждения выходных кабелей.
Релейный
модуль
(схема
подключения
см. на
обороте)
3 6
52
1 4
Коричневый
(–)
Желтый
(–)
Оранжевый
(–)
Зеленый
(–)
Синий
(–)
Красный
(+)
200mA
200mA
200mA
200mA
200mA
+ 12V
CH10 - «Стартер»
CH8 - «Обходчик»
CH7 - «Блокировка NO»
«АСС»/
CH6 - «Педаль тормоза»*
«Зажигание»/
CH9 - «Кнопка»*
* При реализации автоматического запуска с кнопкой Start/Stop
+12V
