32 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИОХРАННО-СЕРВИСНАЯ СИСТЕМА PANDORA DX-57
Pandora
model: DX-57
! Перед началом монтажа системы
обязательно обновите ПО базового блока и
выберете в программе Pandora Alarm
Studio модель автомобиля (протоколы CAN-шин).
(+)
micro-USB
Аналоговый
датчик температуры
Кнопка
VALET
X4
X7
X6
X5
X2
Разъемы
Управление
предпусковыми
подогревателями
Webasto
Thermo Top Evo,
Eberspacher
Hydronic /
Hydronic 2
Выход LIN
1
X1
X2
X4 X5 X6 X7X3 X1
Разъём X7 (IMMO-KEY) может быть использован для реализации функции бесключевого
запуска (см. карты установки на сайте loader.alarmtrade.ru или в программе Pandora Alarm
Studio). При использовании порта IMMO-KEY, для реализации бесключевого запуска,
входы INP1 и INP7 необходимо освободить от любой назначенной логики (заводское
значение INP1 – Вход «Багажник»).
Белый
2
Чёрный
3
Зеленый
1
INP2 – Вход «Двери»
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
Вход «Тахометр»
CH5 – Выход «Открытие багажника»
CAN2-L/CH2
CAN1-H
CAN1-L
CH3
– Выход «Указатели поворотов»
CAN2-H/CH4
CH1 – Выход «Бипер»
INP4 – Вход «Нейтраль» (МКПП/АКПП/Робот)
CH11 – Выход «Сирена» (+12B)
INP6 – Вход «Зажигание»
INP3 – Вход «Капот»
150mA (-)
(-)
(-)
200 mA (-)
(-)
200mA (-)
(-) 200mA
150mA (-)
INP5
– Вход «Педаль тормоза» /«Контроль уровня топлива»
X3
X1
LIN-Вход
LIN-Выход
Чёрный
2
Белый
1
Антенна 868MHz
IMMO-KEY2 OUT/ INP7
IMMO-KEY1 IN
IMMO-KEY1 OUT/INP1
Вход «Багажник»

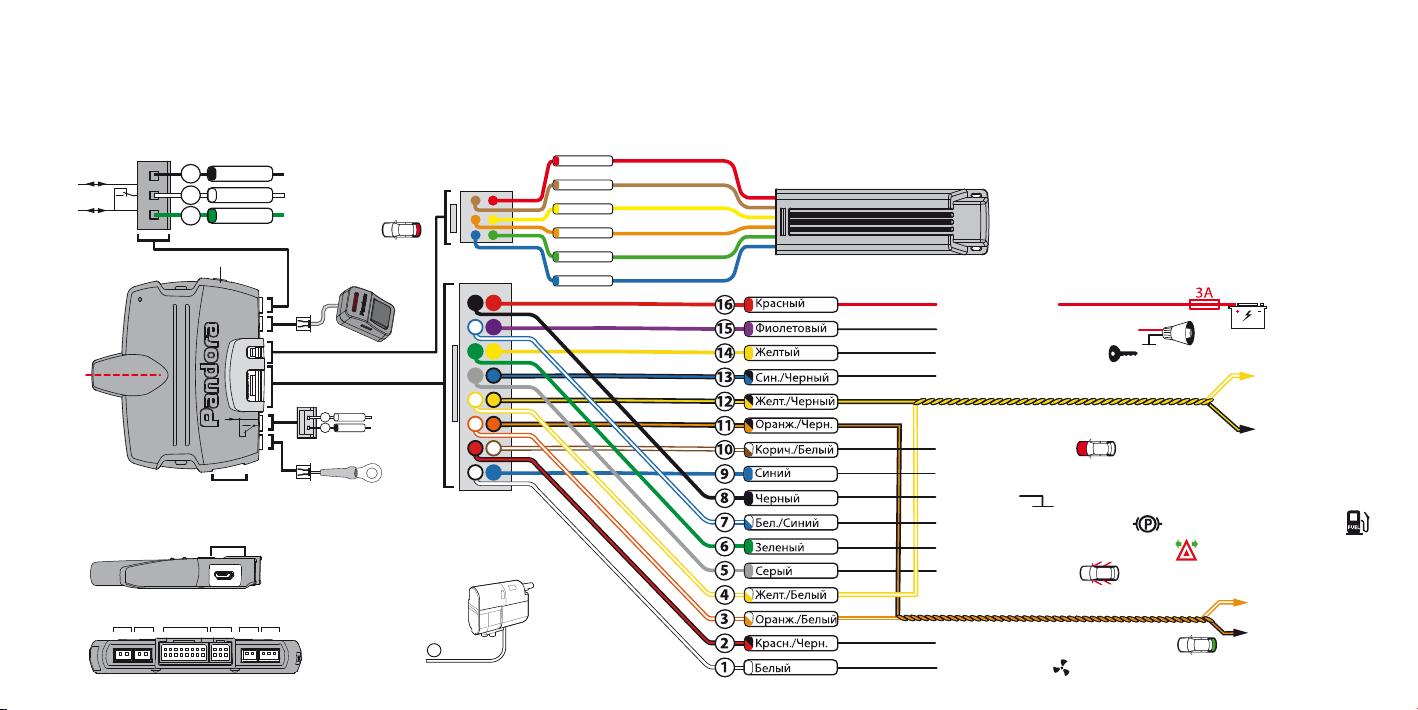

ПИТАНИЕ (+12В)
Выносная
кнопка
2А (+)
(+)
(Uамп3..100В, min 8Гц)
! Все силовые цепи с использованием внешних
реле и других исполнительных устройств, не питающихся
от базового блока системы, должны иметь свои
предохранители в цепи питания.
! Не допускайте экранирования встроенной
антенны.
! Охранная система является необслужи-
ваемым устройством. В случае отказа в работе
необходимо сразу обратиться в специализирован-
ные сервисные центры.
производить подключение системы к
электропроводке транспорта с номинальным
напряжением, отличным от 12В.
исключать или менять номинал штатно
предусмотренных в охранной системе предохрани-
телей при подключении к электропроводке
автомобиля.
производить подключение охранной
системы, имеющей повреждения выходных кабелей.
Релейный
модуль
(схема
подключения
см. на
обороте)
3 6
52
1 4
Коричневый
(–)
Желтый
(–)
Оранжевый
(–)
Зеленый
(–)
Синий
(–)
Красный
(+)
200mA
200mA
200mA
200mA
200mA
+ 12V
CH10 - «Стартер»
CH8 - «Обходчик»
CH7 - «Блокировка NO»
«АСС»/
CH6 - «Педаль тормоза»*
«Зажигание»/
CH9 - «Кнопка»*
* При реализации автоматического запуска с кнопкой Start/Stop
