Pandora DX 40S

Данная инструкция на русском языке предназначена для автосигнализации Pandora DX 40S, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (2.7 Мб, pdf) Инструкция по установкеСкачать инструкцию (269 Кб, pdf) Схема обхода штатного иммобилайзераСкачать инструкцию (1.6 Мб, pdf)
Страницы: Стр:

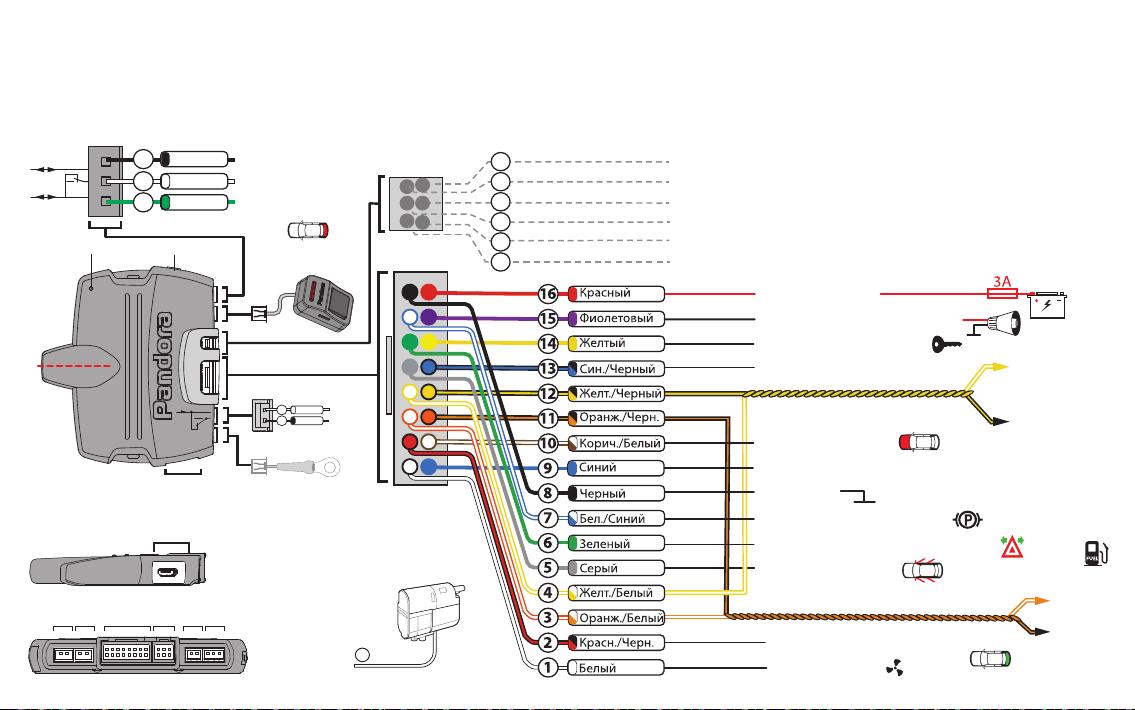

Pandora ! Перед началом монтажа
системы обязательно обновите ПО базового
блока и выберете модель автомобиля
(протоколы CAN-шин).
(+)
micro-USB
Аналоговый
датчик
температуры
(опционально)
Кнопка
VALET
X4
X7
X6
X5
X2
Индикатор
LED
Разъемы
Управление
предпусковыми
подогревателями
Webasto
Thermo Top Evo,
Eberspacher
Hydronic
(1/2/3)
Выход LIN
1
X1
X2
X4 X5 X6 X7X3 X1
Разъём X7 (IMMO-KEY) может быть использован для реализации функции
бесключевого запуска (см. карты установки на сайте loader.alarmtrade.ru). При
использовании порта IMMO-KEY, для реализации бесключевого запуска, входы
INP1 и INP7 необходимо освободить от любой назначенной логики (заводское
значение INP1 – Вход «Багажник»).
Белый
2
Чёрный
3
Зеленый
1
INP2 – Вход «Двери»
1
2
3
4
5
6
7
8
16
15
14
13
12
11
10
9
Вход «Тахометр»
CH5 – Выход «Открытие багажника»
CAN2-L/CH2
CAN1-H
CAN1-L
CH3
– Выход «Указатели поворотов»
CAN2-H/CH4
CH1 – Выход «Бипер»
INP4 – Вход «Нейтраль» (МКПП/АКПП/Робот)
CH11 – Выход «Сирена» (+12B)
INP6 – Вход «Зажигание»
INP3 – Вход «Капот»
150mA (-)
(-)
(-)
200 mA (-)
(-)
200mA (-)
(-) 200mA
150mA (-)
INP5
– Вход «Педаль тормоза» /«Контроль уровня
топлива»
 
X3
X1
LIN-Вход
LIN-Выход
Чёрный
2
Белый
1
Антенна 868MHz
IMMO-KEY2 OUT/ INP7
IMMO-KEY1 IN
IMMO-KEY1 OUT/INP1
Вход «Багажник»
ПИТАНИЕ (+12В)
Выносная
кнопка
2А (+)
(+)
Питание реле
(+12В)
CH9
–
Выход «Зажигание»
CH10
– Выход «
Стартер»
CH8
– Выход «
Обходчик»
CH7
– Выход «
Блокировка NO»
CH6
– Выход «
АСС»
1
6
5
4
1
4
2
5
3
6(–)
200mA
(–)
200mA
(–)
200mA
(–)
200mA
(–)
200mA
3
2
(+)
(Uамп3..100В, min 8Гц)
! Все силовые цепи с
использованием внешних реле и других
исполнительных устройств, не питающихся от
базового блока системы, должны иметь свои
предохранители в цепи питания.
! Не допускайте экранирования
встроенной антенны.
! Охранная система является
необслуживаемым устройством. В случае
отказа в работе необходимо сразу
обратиться в специализированные
сервисные центры.
 производить подключение
системы к электропроводке транспорта с
номинальным напряжением, отличным от
12В.
 исключать или менять
номинал штатно предусмотренных в
охранной системе предохранителей при
подключении к электропроводке
автомобиля.
 производить подключение
охранной системы, имеющей повреждения
выходных кабелей.
DX-40S
Разъём X5 предназначен для
подключения релейного модуля
RMD-5M (опционально)
Страницы: Стр: 15
