Pandect X-1800L v3

Данная инструкция на русском языке предназначена для автосигнализации Pandect X-1800L v3, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.7 Мб, pdf) Схема подключенияСкачать инструкцию (1.1 Мб, pdf) Схема подключения обхода штатного иммобилайзераСкачать инструкцию (1.6 Мб, pdf)
Страницы: Стр:
31
30 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУPANDECT X-1800L

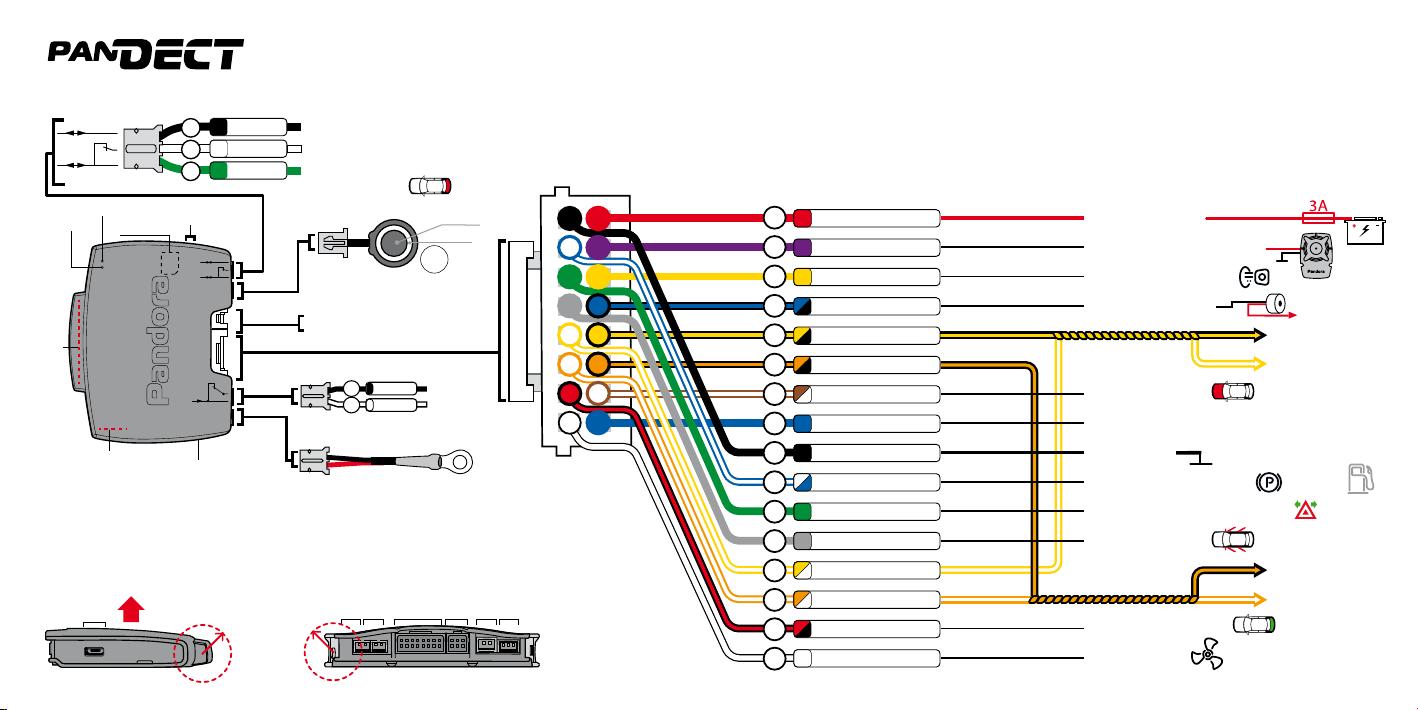

СХЕМА ПОДКЛЮЧЕНИЯ
model: X-1800L
ВНИМАНИЕ! Перед началом монтажа
системы: ознакомьтесь с информацией по
подключению к автомобилю, размещённой
в сервисах Pandora Спец и на сайте
specialist.alarmtrade.ru; обновите
программное обеспечение системы;
назначьте логику работы цифровых шин
системы (CAN, LIN, IMMO-KEY).
(двигателя/салона/окр. воздуха)
microUSB
XP2
GSM
LED/CAN
XP4
XP7
XP6
XP5
XP2
XP2
XP4 XP5 XP6 XP7XP3 XP1
XP3
XP1
Чёрный
2
Белый
1
ЗАПРЕЩЕНО производить монтаж в местах, где
температура может превышать рабочий
температурный диапазон датчика температуры (свыше
+1250С) и провода датчика (свыше +800С).
 
.  

Антенна GSM/GPRS
Антенна
2.4GHz (BT 5.0)
 
VALET
ВНИМАНИЕ! Базовый блок рассчитан
для работы при температуре от –40°С до
+85°С, степень защиты – категория IP40.
ВНИМАНИЕ! Расположение встроенных
компонентов может отличаться в
зависимости от ревизии базового блока. ВНИМАНИЕ! Не допускайте экранирования встроенных
антенн (не менее 20 мм от металлических поверхностей).
R20
R20
LIN IN
LIN OUT
Вход «Тахометр»
CH5 – Выход «Багажник»
+12
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
200mA (—)
200mA (—)
200mA (—)
150mA (—)
150mA (—)
(—)
(—)
(—)
U 3..100, min 8
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8красный
фиолетовый
желтый
синий/черный
желтый/черный
оранжевый/черный
коричневый/белый
синий
зеленый
желтый/белый
оранжевый/белый
красный/черный
белый
черный
белый/синий
серый
CH1 – Выход «Бипер»
CH11 – Выход «Сирена» (+12B)
INP6 – Вход «Зажигание»
CH3 – Выход «Указатели поворотов»
INP4 – Вход «Нейтраль»
INP3 – Вход «Капот»
INP5 – Вход «Педаль тормоза» /«Топливо»
 
INP2 – Вход «Двери»
 (+12)
2A (+12V)
(+)
(+)
CAN1-H
CAN1-L
CH2/CAN2-L
CH4/CAN2-H
3черный
2белый
1зеленый
IMMO-KEY2 OUT/INP7
IMMO-KEY1 IN
IMMO-KEY1 OUT/INP1
Вход «Багажник»
 
 
IP40
LED
VALET
nano-SIM
ВНИМАНИЕ! Места установки базового
блока и элементов системы должны
соответствовать их температурным
и пылевлагозащитным характеристикам.
ВНИМАНИЕ! Все силовые цепи
с использованием внешних реле и других
исполнительных устройств, не питающихся
от базового блока, должны иметь свои
предохранители в цепи питания.
ВНИМАНИЕ! Система является необслуживаемым устройством. В случае
отказа в работе необходимо сразу обратиться в специализированные
сервисные центры.
ВНИМАНИЕ! Установка/замена СИМ-карты осуществляется на полностью
обесточенном базовом блоке.
ЗАПРЕЩЕНО производить подключение системы к электропроводке
транспорта с номинальным напряжением, отличным от 12В.
ЗАПРЕЩЕНО производить подключение системы, имеющей повреждения
выходных кабелей.
ЗАПРЕЩЕНО исключать или менять номинал штатно предусмотренных в
системе предохранителей при подключении к электропроводке
транспорта.
