Pandect IS-670

Данная инструкция на русском языке предназначена для автосигнализации Pandect IS-670, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.3 Мб, pdf)
Страницы: Стр:
16
+12V
+12V
4
5
3
5
2
1
Блокируемая цепь (макс. 20 А)
6
GND
300 mA
NC
max 20A
nom 10A
+12V +12V
4
5
3
2
1
GND
100 mA
Местоположение
встроенной
антенны
Схема подключения радиореле Pandect RR-101

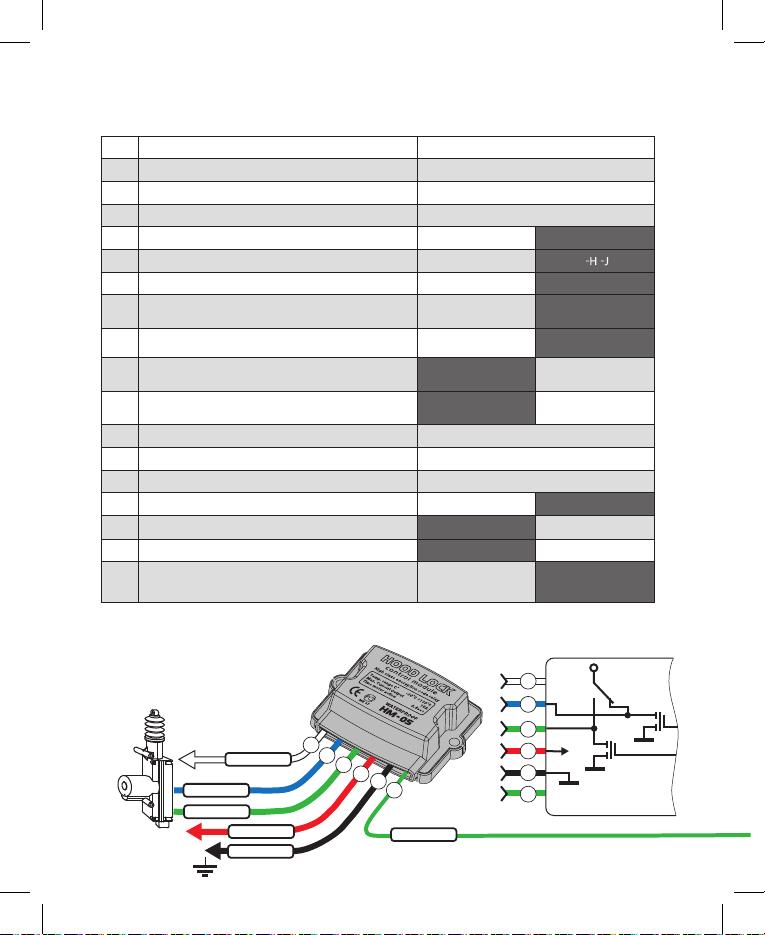

Схема подключения модуля управления замком капота HM-05
Таблица программируемых настроек
Замкнуть при
программировании
+12V
Программирование
К проводу «4» (зел.)
радиореле Pandect RR-101
К проводу «1» (зел.)
модуля HM-05
К CH4 автосигна-
лизации Pandora DXL
Fused
Белый
Синий
Черный
Зеленый
Зеленый
Зеленый
Красный
4
1
2
3
Черный
6
model: IS-67O
1
2
3
4
5
6
+12V
+12V
GND
GND
GND
1
2
3
4
5
6
30
15
15/2
2
50
Схема подключения базового блока иммобилайзера
+12V
Замок зажигания
Концевик двери
водителя
Статусный выход
К дополнительным устройствам
(напр. блокировка ЦЗ, GSM-модуль и т.п.)
БАЗОВЫЙ БЛОК ИММОБИЛАЙЗЕРА ДОЛЖЕН РАСПОЛАГАТЬСЯ
В САЛОНЕ АВТОМОБИЛЯ НА ЛОБОВОМ СТЕКЛЕ.
РАДИОУПРАВЛЯЕМОЕ РЕЛЕ PANDECT RR-101 ДОПУСКАЕТСЯ
РАЗМЕЩАТЬ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ, А ТАКЖЕ
ПРЯТАТЬ В ЖГУТЫ ПРОВОДОВ.
МОДУЛЬ УПРАВЛЕНИЯ ЗАМКОМ КАПОТА HM-05 ДОЛЖЕН
РАСПОЛАГАТЬСЯ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ.
ПОЛНАЯ СХЕМА ПОДКЛЮЧЕНИЯ И НАСТРОЙКИ ИММОБИЛАЙЗЕРА
100 mA
GND
33k
33k
Синий
Коричевый
Красный
Черный
Зеленый
1
2
3
4
5
Антенна
1 Программирование брелоков См. описание (стр. 11)
2 Смена PIN-кода См. описание (стр. 12)
3 Режим Технического обслуживания См. описание (стр. 13)
4 Настройка чувствительности датчика движения См. описание (стр. 14)
5 Режим антиограбления Запрещено РАЗРЕШЕНО
6 Алгоритм режима антиограбления Anti-Hi-Jack+ ANTI I ACK
7 Звуковые сигналы о нахождении метки Запрещено РАЗРЕШЕНО
8Звуковые сигнал «Предупреждение о блокировке»
в режимах Anti-Hi-Jack Запрещено РАЗРЕШЕНО
9Вариант работы статусного выхода (провод 5
базового блока, зеленый) Импульс ПОТЕНЦИАЛ
10 Выдавать импульс на статусном выходе (провод 5
базового блока, зеленый) ПРИ ПОЯВЛЕНИИ
МЕТКИПри исчезновении
метки
11 Использование универсального входа (провод 2
базового блока, коричневый) ДЛЯ КОНТРОЛЯ
ДВЕРИ Вход безусловной
блокировки
12 Программирование радиореле №1 См. описание (стр. 21)
13 Программирование радиореле №2 См. описание (стр. 21)
14 Программирование радиореле №3 См. описание (стр. 21)
15 Контролировать связь с реле №1 Выключено ВКЛЮЧЕНО
16 Контролировать связь с реле №2 ВЫКЛЮЧЕНО Включено
17 Контролировать связь с реле №3 ВЫКЛЮЧЕНО Включено
18 Использовать статусный выход в качестве
кодового для управления системами Pandora/
модулем управления замком капота HM-05 Выключено ВКЛЮЧЕНО
Страницы: Стр: 16
