Данная инструкция на русском языке предназначена для автосигнализации Pandect IS-577i, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для автосигнализации представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (1.1 Мб, pdf)

Страницы: Стр: Предыдущая ← Следующая → 15 / 20

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

15

Замок

зажигания

Биппер

Светодиод

+12V +12V

+12V

1

6

2

5

3

3

4

5

4

2

6

1

Блокируемая цепь (макс. 20 А)

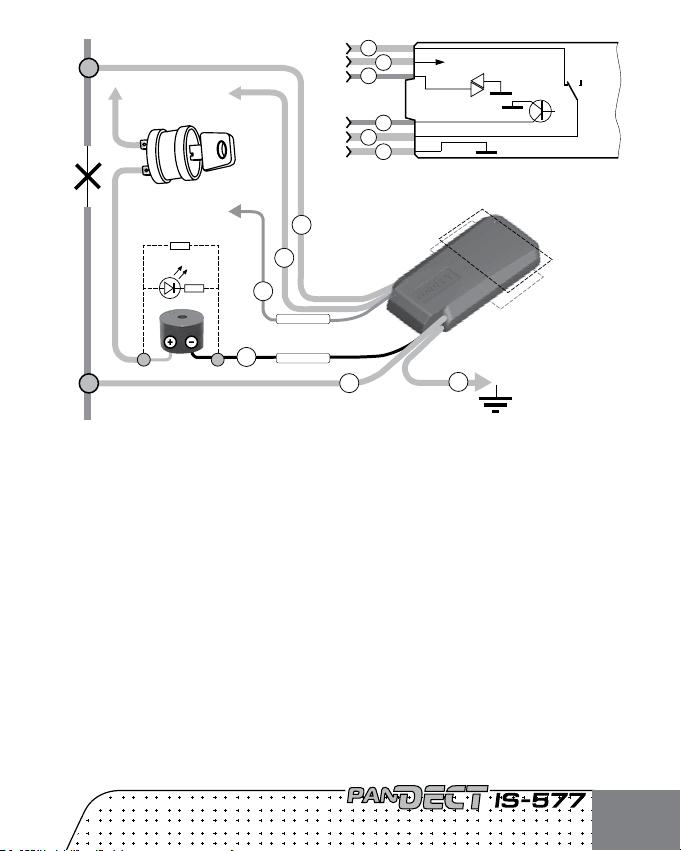

Схема подключения

иммобилайзера Pandect IS577

1K

5~10K

Красный Чёрный

GND

300 mA

300 mA

NC

max 20A

nom 10A

Местоположение

встроенной

антенны

к дополнительным

устройствам

зеленый

черный

период времени – от 15 до 60 сек., противоугонная система активизируется, и при

малейшем перемещении автомобиля реле срабатывает, размыкая цепь блокировки. При

первой блокировке цепь остаётся разорванной до момента выключения зажигания. При

последующих блокировках, для усложнения локализации места блокировки, реле модуля

производит блокировку только при наличии движения и сохраняет ее 15 секунд (время

необходимое для надежной остановки двигателя), после чего заблокированная цепь

восстанавливается. Система позволяет осуществлять многократное включение двигателя,

при условии отсутствия перемещений автомобиля. Первое включение зажигания с момента

блокировки вызовет срабатывание реле блокировки через 10 сек. При всех последующих,

начиная со второго, включениях зажигания блокировка будет срабатывать через 1,5 сек.

Требования к монтажу радиореле аналогичны монтажу модуля блокировки. Размещение

дополнительного радиореле для устойчивой связи с модулем блокировки рекомендуется

делать не дальше 2,5-3 метров друг от друга, учитывая условия экранирования сплошными

металлическими поверхностями. Система позволяет использовать до трех дополнительных

радиореле управляемых динамическим диалоговым кодом с модуля блокировки.

В случае недостаточного радиуса действия радиосвязи между брелоком, дополнительными

радиореле скрытой блокировки и базовым блоком рекомендуется: либо изменить расположение
