1110

Замок

зажигания

БИПЕР

Светодиод

+12V

Блокируемая цепь (макс. 20 А)

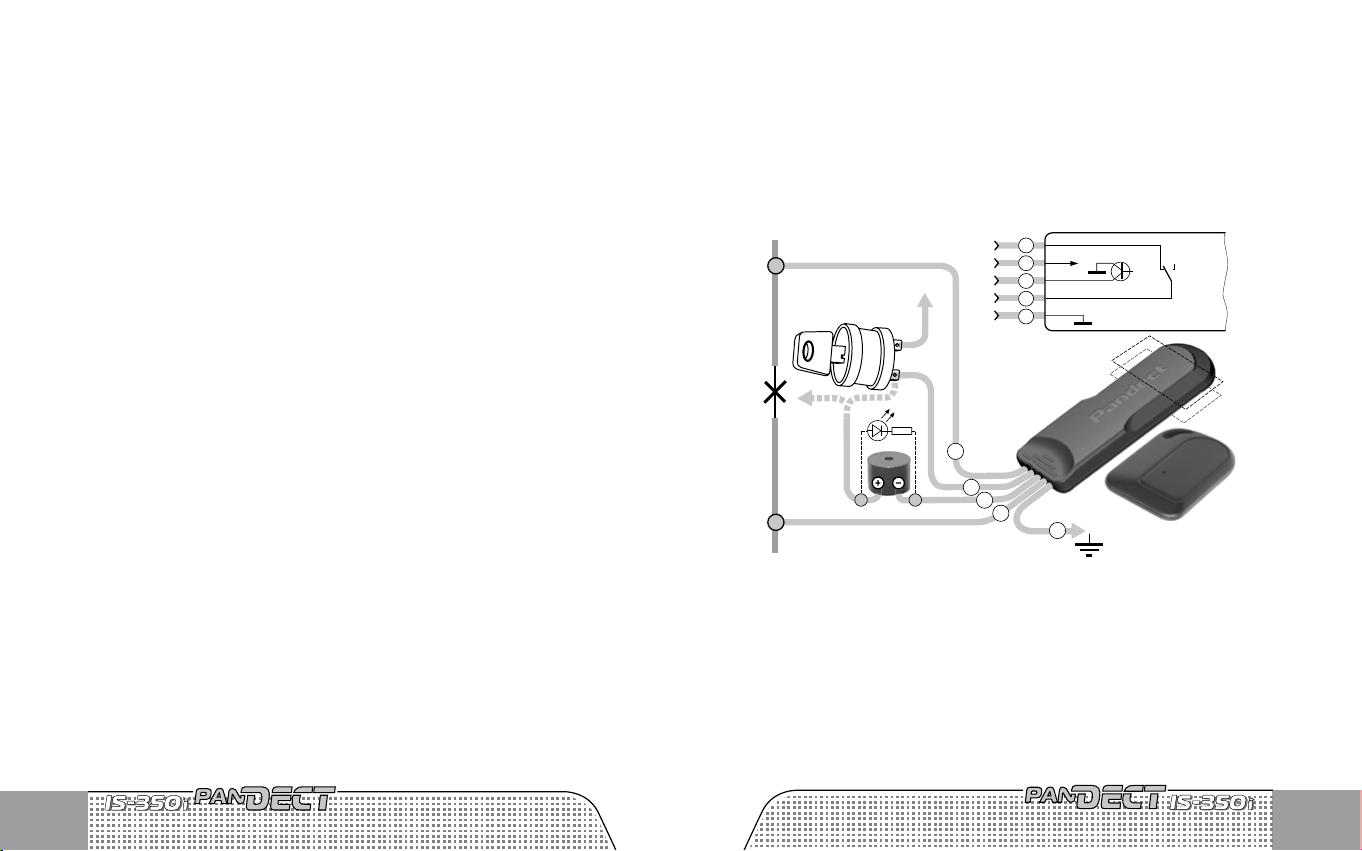

Схема подключения иммобилайзера

Pandect IS-350i

Красный Чёрный

GND

300 mA

max 20A

nom 10A

Местоположение

встроенной

антены

к блоку

зажигания

При монтаже необходимо учитывать особенность подключения блока иммо-

билайзера: блок должен получать питание по проводу «4» в момент включения

зажигания и питание на данном проводе не должно пропадать при включенном

зажигании ни при каких обстоятельствах.

Игнорирование данного требования может привести к сбоям в работе им-

мобилайзера, поскольку нештатная активация противоугонной функции может

привести к внезапному изменению в работе двигателя.

Провод «3» подсоединяется к выводу «-» звукового излучателя («БИПЕРА»),

размещённому так, чтобы звуковые сигналы были хорошо слышны с места води-

теля. Вывод «+» «БИПЕРА» подключается предпочтительно к линии провода «4»

блока иммоблайзера, но может быть подключен напрямую к +12В бортовой сети.

При монтаже, для усложнения локализации расположения блока иммоби-

лайзера потенциальным злоумышленником, допускается не использовать входя-

щий в комплект «БИПЕР». Но, в этом случае, необходимо предупредить владельца

о возможных проблемах, связанных с отсутствием этого средства извещения и

диагностики.

Провода блокировки «2» и «5» подключают к блокируемой цепи. Ток комму-

тации должен быть не выше 10А долговременно и не более 20А длительностью

не более 1 минуты (при коммутации цепей без индуктивной составляющей в на-

грузке). Блок иммобилайзера своими размерами позволяет установить его в не-

посредственной близости к месту выполнения блокировки. При монтаже этой

цепи необходимо следить за длиной и сечением проводов, используемых при

коммутации, поскольку ток коммутации может быть высоким.

Контакты внутреннего реле блока иммобилайзера подключены к проводам

блокировки как нормально замкнутые (NC).

Пока не поступило питание по проводу «4» контакты реле остаются замкну-

тыми. При появлении питания блок иммобилайзера начинает ожидать сеанса

связи с радиометкой и если сеанс не происходит за установленный период вре-

мени - 15 или 60 секунд, реле срабатывает, размыкая цепь блокировки. Если блок

иммобилайзера вышел в режим блокировки, то каждое следующее, начиная со

второго, включение зажигания вызовет срабатывание реле блокировки через 1,5

секунд Первое включение зажигания с момента блокировки или предупреждаю-

щих сигналов вызовет срабатывание реле блокировки через 10 секунд

В состоянии поставки в радиометки элементы питания не установлены, с це-

лью предохранения их от преждевременного разряда. Элементы питания CR2032

имеются в комплекте изделия. Устанавливая элемент питания, убедитесь, что

срок его годности не истек, и он не имеет следов коррозии на покрытии, что мо-

жет указывать на нарушения в режиме хранения элемента.

Аккуратно плоским металлическим предметом (металлическая линейка, лез-

вие ножа) откройте корпус радиометки, и, соблюдая полярность, установите эле-

мент питания в отсек. После установки элементов питания иммобилайзер готов к

эксплуатации и программированию.

При монтаже и эксплуатации могут возникнуть ситуации, при которых пона-

добится встроенная система диагностики иммобилайзера.

Диагностика иммобилайзера

Если есть сомнения в работоспособности элемента питания, откройте корпус

радиометки и выньте элемент питания. Соблюдая полярность, установите элемент

питания на место, наблюдая за показаниями светодиода. Если элемент исправен,

то светодиод известит об этом тройной вспышкой. Если элемент практически раз-

ряжен, светодиод вспыхнет один раз. Если элемент питания разряжен полностью,

вспышек светодиода не последует.

Для проверки работоспособности радиоканала достаточно включить зажи-

гание и смотреть на светодиод радиометки. Вспышка светодиода в течение не

более 10 секунд известит об установлении успешного сеанса связи.
