Neoline SHADOW WI-FI

Данная инструкция на русском языке предназначена для видеорегистратора с радар-детектором Neoline SHADOW WI-FI, описывает принцип работы и основные моменты эксплуатации устройства. Перед первым включением рекомендуется внимательно изучить данное руководство.

Инструкция для видеорегистратора с радар-детектором представлена в формате PDF, который поддерживается на всех современных устройствах, так что сложностей с открытием файла возникнуть не должно. Но если открыть документ не получается, установите любую программу для чтения PDF файлов, например Acrobat Reader.

Чтобы распечатать инструкцию, нужно ее сначала скачать, для этого кликните по кнопке «Скачать инструкцию», файл откроется в новой вкладке, затем нажмите комбинацию клавиш Сtrl + P и из открывшегося диалогового окна, отправьте документ на печать.

Инструкция Скачать инструкцию (4.7 Мб, pdf)
Страницы: Стр:
«Коннектор»

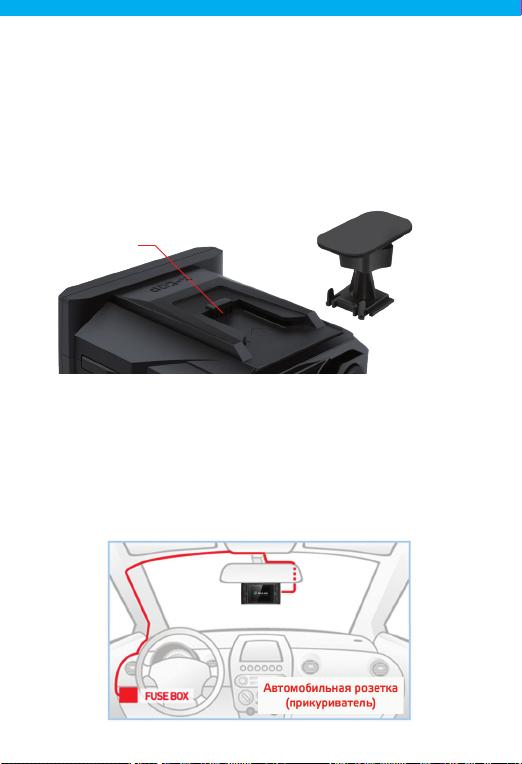

Способ крепления
3
1. Из коробки возьмите Крепление на 3М скотче.
2. Обезжирьте участок лобового стекла, предназначенный для установки гибрида.
3. Прикрепите устройство на обезжиренный участок лобового стекла при помощи
3М скотча. Заранее определите точное место установки гибрида, т.к. 3M лента
предназначена для одноразового использования.
4. Гибрид необходимо закрепить в горизонтальной плоскости, чтобы не препятствовать
получению сигналов полицейских радаров и максимально охватить дорожное полотно.
5. Камера должна захватывать изображение в пропорции “30% небо, 70% дорога”
для достижения наилучшего результата съемки.
6. Подключите кабель питания в автомобильную розетку и разъем питания гибрида.
Кабель питания от бортовой сети автомобиля
Neoline Fuse Cord 3 pin
Проведите кабель питания к блоку предохранителя, как указано на схеме.
Соедините кабель питания с блоком предохранителя в соответствии с инструкцией:
- подсоедините кабель питания BATT(+) к цепи, в которой постоянно присутствует питание +12В.
- подсоедините кабель ACC к цепи питания (зажигание).
- подсоедините кабель GND(-) к массе автомобиля.
(Опциональный аксессуар. Приобретается отдельно).
Страницы: Стр: 4
